DealExtreme: Baluns Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m (4-CH CCTV via Twisted Pair Passive Video Balun Transceiver (Max 330m))

Olá leitores do Skooter Blog. Hoje falo sobre os dois Baluns Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m (4-CH CCTV via Twisted Pair Passive Video Balun Transceiver (Max 330m)), adquiridos na DX – DealExtreme e cuja compra já foi relatada em um artigo anterior aqui no Skooter Blog.

Este par de Baluns Transceivers Passivos de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m (4-CH CCTV via Twisted Pair Passive Video Balun Transceiver (Max 330m)) foi comprado para fazer um ponto escravo da Sky, usando um único cabo de rede plano e discreto para transmitir o sinal de vídeo composto e áudio estéreo, de forma que eu pudesse levá-lo discretamente sobre o rodapé da casa de um cômodo para o outro. Poderia ter feito isso com 3 cabos coaxiais sem a necessidade de usar baluns, mas o volume dos cabos coaxiais é muito maior, e o preço também.

Eu já tinha um ponto escravo da Sky feito com o Transmissor/Receptor A/V Sem Fio com Extensor de Controle Remoto 5.8GHz Pakite PAT-530 (PAT-530 5.8GHz Wireless A/V STB Transmitter/Receiver with IR Signal Extension Wire Set (Blue)), também adquirido na DX. Mas as eventuais interferências se intensificaram e ficaram insuportáveis depois que instalei o Roteador Wireless Gigabit 1300Mbps ASUS RT-AC66U (ASUS RT-AC66U 1300 Mbps Gigabit Wireless Router). Eu até poderia desabilitar a rede de 5,8GHz no Roteador para solucionar o problema, ou tentar usar canais diferentes e com largura de banda menor, mas isso seria um desperdício do potencial do Roteador. Além disso, a banda de 2,4GHz tem sido péssima por aqui, acho que por conta dos vizinhos também terem roteadores nessa faixa. Pelo menos a faixa de 5,8GHz ainda só tem o meu, então faço questão de usá-la.

O esquema para fazer o ponto escravo da Sky com os Baluns é bem simples. O meu decoder é ainda dos mais antigos, da Philips, que vinham com duas saídas de vídeo composto, e duas saídas de cada canal de áudio. Assim fica fácil ligar um conjunto de saídas na TV principal e o outro conjunto na TV com o ponto escravo. Aliás, estes decoders mais antigos são muito superiores ao lixo super compacto que a Sky está instalando agora. Os antigos tem saída S-Video, que dá uma imagem muito superior com relação ao vídeo composto que é a única saída disponível no decoder novo. Os antigos podem usar cabos comuns, o novo tem as saídas de áudio e vídeo em um plug mini-DIN, de forma que se o cabo vagabundo que vem junto quebrar, você tem que pedir outro pra Sky. Os antigos tem saída de áudio digital óptica, os novos não tem. Os antigos tem modem e, portanto, as compras de pay-per-view podem ser feitas pelo controle remoto, o novo não tem modem, compras só pelo telefone.

E o pior de tudo é que a Sky resolveu trocar alguns desses decoders mais antigos (os RCA que são mais antigos ainda, por enquanto ainda não disseram nada sobre os Philips) pelo novo, alegando que o antigo não mais funcionará. Os atendentes tem a cara de pau de falar que o novo é melhor e usa uma tecnologia mais avançada. O que tem de melhor e mais avançado em tirar o S-Video e deixar só vídeo composto? Se ainda tivesse HDMI… O que tem de mais moderno em voltar a precisar de um telefone pra comprar algo no pay-per-view? Isso é voltar pelo menos uns 20 anos no tempo! E a pérola do ano: uma atendente tentou me convencer de que a troca era vantajosa porque o novo aparelho tinha entrada USB. Só que ela esqueceu de mencionar que a porta USB em questão não serve pra porcaria nenhuma!

Mas voltando ao método para fazer a ligação. Se você tem o aparelho com dois conjuntos de saída, basta usar o segundo jogo que provavelmente estará livre. Se você tem decoder com apenas uma saída, pode arriscar duplicar as saídas com adaptadores, mas pode haver alguma perda de qualidade. Ligue as 3 saídas (vídeo composto e áudio estéreo) em 3 das 4 entradas de um Balun, com o auxílio de um cabo RCA triplo e 3 adaptadores de BNC para RCA. Eu usei o canal 1 para vídeo, o canal 3 para o áudio esquerdo e o canal 4 para o áudio direito, mas a escolha dos canais deve ter impacto mínimo na qualidade (se é que tem algum). No plug RJ45 do Balun liga-se um cabo par trançado (cabo de rede), que deve ser levado até o local do ponto escravo. No local do ponto escravo é só fazer o caminho inverso: liga-se o cabo par trançado na entrada RJ45 do outro Balun, e liga-se um cabo RCA triplo, com auxílio de mais 3 adaptadores de BNC para RCA em uma das entradas da TV. Pronto! O que você sintonizar no decoder também vai aparecer na TV do ponto escravo.

Qual cabo de rede utilizar? Vai depender da distância. Com 15 metros eu usei um cabo plano vagabundo sem marca que não prestou para rede, nem pra Ethernet de 10Mbps serviu. A DX me reembolsou por ele e comprei um melhor da PowerSync. Depois disso, quase joguei o cabo plano vagabundo fora, mas acabei guardando caso algum dia servisse pra alguma coisa. E não é que serviu mesmo? Talvez tenha sido por ser apenas 15 metros, mas imagem e som ficaram perfeitos. Não consigo notar qualquer diferença entre ligar o decoder diretamente na TV e ligar através dos Baluns com os 15 metros de cabo par trançado e mais o par de cabos RCA triplos, totalizando quase 20 metros.

Para distâncias maiores talvez seja bom usar um bom cabo par trançado cat5e, ou mesmo um cabo cat6. Mas a grande vantagem é que estes cabos custam bem menos que usar três cabos coaxiais, que seria a alternativa que ofereceria qualidade semelhante, além de ocuparem bem menos espaço em conduítes, e ficarem mais discretos em uma instalação aparente. O princípio de funcionamento é bem simples. Cada um dos 3 cabos RCA tem um condutor central e uma malha, totalizando 6 condutores. Um único cabo par trançado tem 8 condutores, então o que o Balun faz é simplesmente essa adaptação/conversão para que os sinal dos 3 cabos RCA passe por 3 dos 4 pares trançados que o cabo de rede possui, e ainda sobra mais um par  para qualquer outro uso. Teoricamente dá para usar cabos de até 330 metros, o que deve ser suficiente para toda e qualquer aplicação doméstica. Se você tem uma casa que requer mais que isso, provavelmente pagar pontos extras não é um problema para você :).

Os Baluns Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m são totalmente passivos, não há necessidade de alimentá-los com energia elétrica ou qualquer tipo de bateria. Além das entradas/saídas RJ45 e BNC, há um conector que aceita os fios diretamente. Eu não utilizei, mas talvez sejam úteis para quem não quiser usar plugs RJ45 (ligar o cabo par trançado diretamente) ou quiser canibalizar um cabo RCA para não ter de usar plugs BNC. Não recomendo tais soluções, é melhor plugar tudo direitinho. Também podem ser úteis para quem quiser utilizar o par excedente para outra finalidade.

Note que existem no mercado baluns específicos para cabos RCA, inclusive baluns específicos para transmitir sinal de vídeo composto e áudio estéreo, que é exatamente o que eu precisava, o que dispensaria o uso dos adaptadores de BNC para RCA. O problema é que todos os que eu achei eram bastante caros. O  Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m da DX certamente é uma opção bem mais barata e que acaba funcionando da mesma forma.

O primeiro Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m, em sua caixa

O primeiro Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m, em sua caixa

O primeiro Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m, em sua caixa

O primeiro Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m, em sua caixa

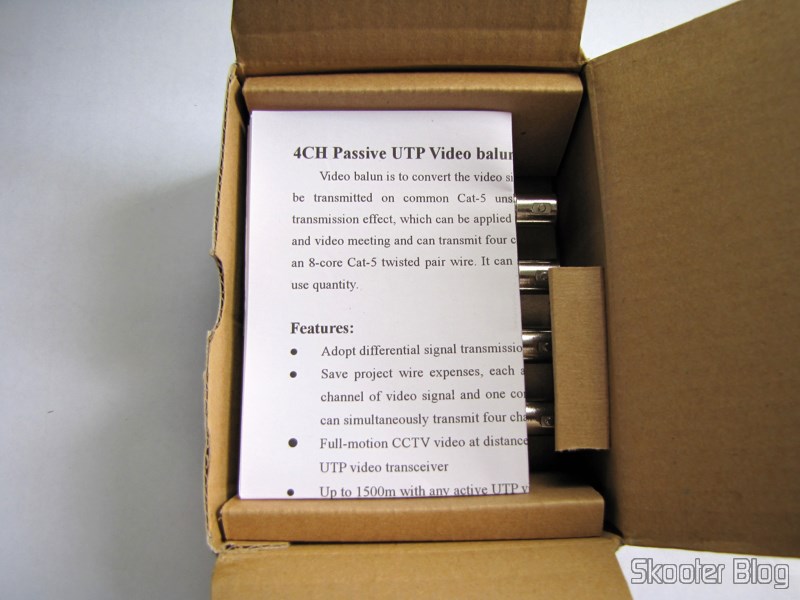

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m e o manual de instruções

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m e o manual de instruções

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m e o manual de instruções

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m e o manual de instruções

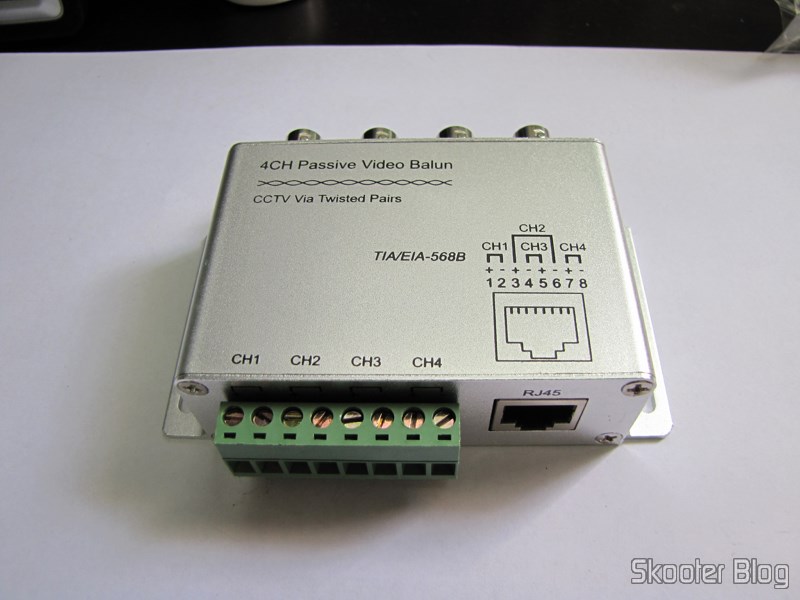

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

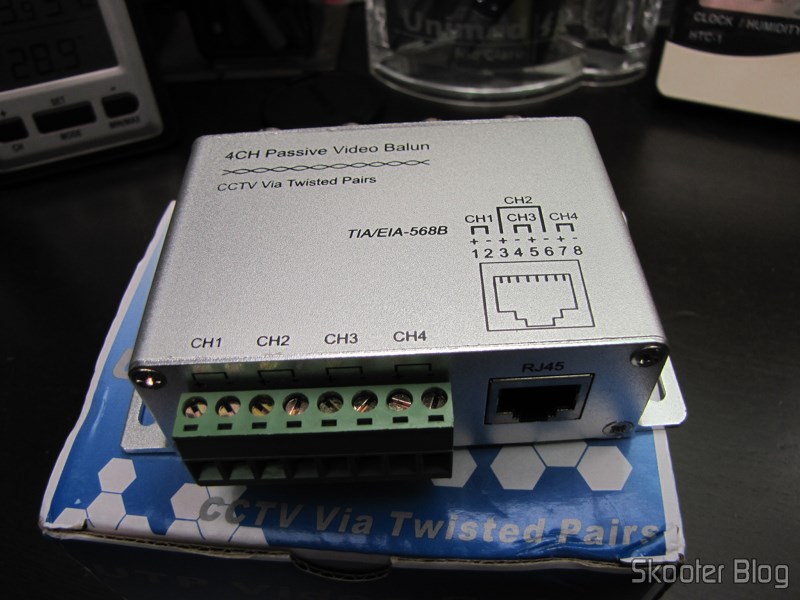

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m, em sua caixa

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m, em sua caixa

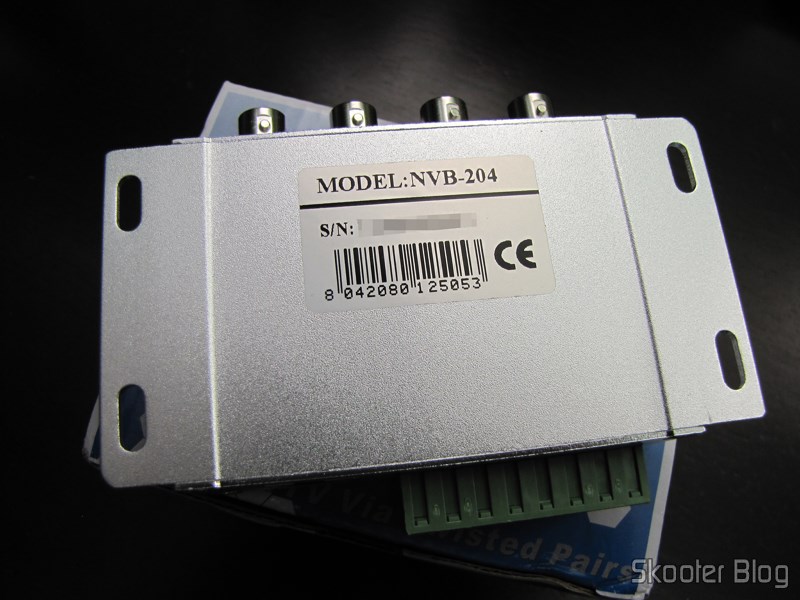

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

O segundo Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m sobre a TV com o ponto escravo

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m sobre a TV com o ponto escravo

Imagem da TV com o ponto escravo usando o Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Imagem da TV com o ponto escravo usando o Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Imagem da TV com o ponto escravo usando o Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Imagem da TV com o ponto escravo usando o Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Imagem da TV com o ponto escravo usando o Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Imagem da TV com o ponto escravo usando o Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

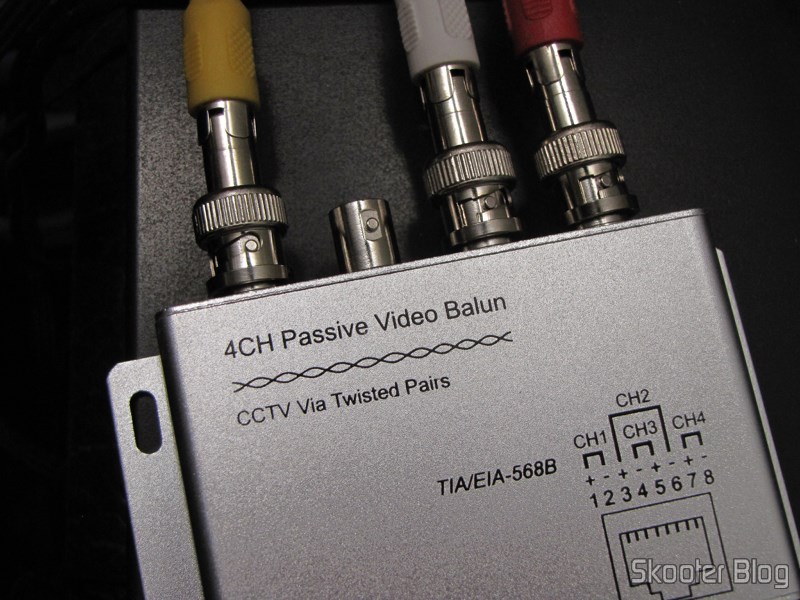

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m conectado e sobre o decoder da Sky

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m conectado e sobre o decoder da Sky

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m conectado e sobre o decoder da Sky

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m conectado e sobre o decoder da Sky

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m conectado e sobre o decoder da Sky

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m conectado e sobre o decoder da Sky

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

Balun Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m

E vou encerrando por aqui o artigo sobre os dois Baluns Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m (4-CH CCTV via Twisted Pair Passive Video Balun Transceiver (Max 330m)), com uma qualificação positiva. Compartilhe o artigo com seus amigos se você gostou ;). Se você também quiser fazer suas compras na DX – DealExtreme, direto de Hong Kong, clique aqui e boas compras.
