Play-Asia: Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Olá leitores do Skooter Blog, hoje falo sobre um Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) adquirido na Play-Asia.

Quem acompanha o Skooter Blog sabe que adquiri um cabo SCART RGB para meu Mega Drive e outro cabo SCART RGB para meu Super Nintendo. Com ajuda de um Conversor de Video de SCART + HDMI para HDMI (SCART + HDMI to HDMI Video Converter – Black) consigo ligar esses consoles clássicos nas TVs modernas usando cabo HDMI e com upscale para 1080p. A imagem via SCART RGB é a melhor possível de ser obtida com o hardware original desses consoles antigos, sem necessidade de qualquer modificação, bem superior ao vídeo composto e mais superior ainda que a imagem via cabo RF.

Agora chegou a vez do Playstation One. Este é um console que pra mim não tem o mesmo apelo que os da minha infância, como Mega Drive e Super Nintendo. Na minha adolescência passei por uma fase em que só jogava no PC, emuladores dos consoles clássicos ou jogos de PC mesmo. Acabei adquirindo o Playstation One tardiamente, quando o Playstation 2 já estava para sair (ou já tinha saído, não lembro exatamente). Por outro lado, foi o primeiro console que eu mesmo comprei, com meu salário. E o segundo foi só o Playstation 3 um bom tempo depois.

Mas com Mega Drive, Super Nintendo e Playstation 3 prontos para jogar, todos com a melhor imagem possível, não quis deixar o Playstation One com ciúmes e resolvi deixá-lo ligado também :). O Super Nintendo e o Mega Drive também ganharam vida nova por conta do SD2SNES e do Mega Everdrive, além da imagem bastante melhorada dos cabos SCART RGB. No Playstation One eu já tinha uma boa biblioteca de jogos e uma boa imagem por oferecer saída S-Video, algo que não existia na geração anterior. Mas TVs com entrada S-Video estão em extinção, então cedo ou tarde eu acabaria tendo de conectá-lo via cabo de video composto novamente.

É aí que entra o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon. Com ele é possível obter uma imagem ainda melhor que a do cabo S-Video, comparável ao vídeo componente, que era a melhor imagem que se poderia obter até a chegada do HDMI. Ligando o cabo ao Switch de cabos SCART 4 para 1 (Professional Scart cable switch box Quality 1 – 4 way) é possível selecionar entre Mega Drive, Super Nintendo e Playstation One facilmente.

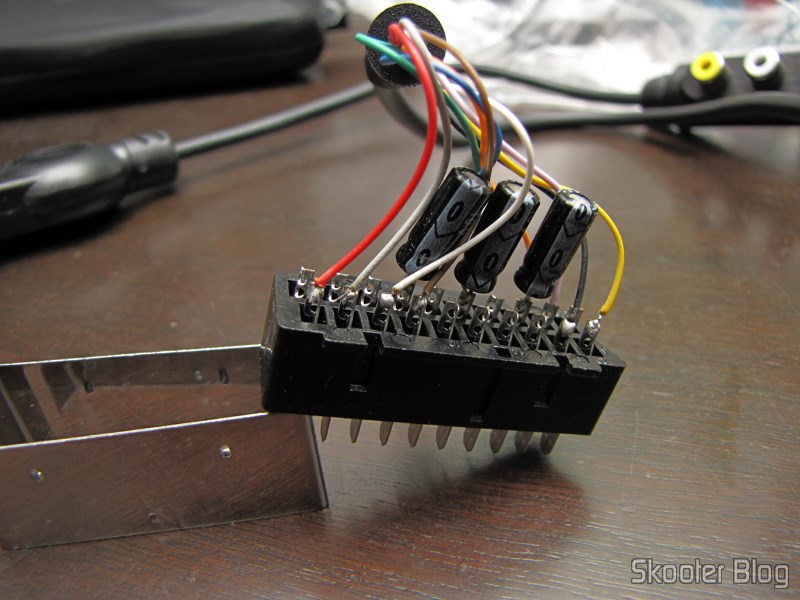

Assim que o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon chegou, fiz a ligação e tive uma bela decepção. A imagem ficou bem tosca e logo percebi que ele estava funcionando apenas com o vídeo composto (que também está presente nas saídas SCART). A saída RGB não estava funcionando. Resolvi abrir o cabo para ver se havia algo errado. Comparei o cabo com o diagrama que encontrei neste site e que reproduzo abaixo. Logo percebi que aquele resistor de 180 ohms que está entre o pino 8 e o pino 16, vindo do pino de +5V da saída do Playstation, não existia. O pino 16 estava desconectado.

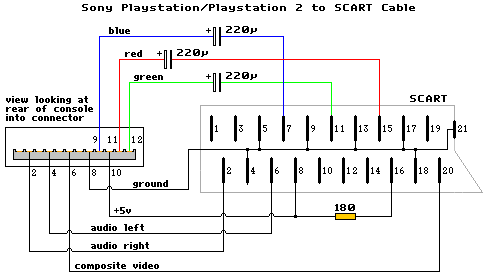

Esquema de cabo SCART RGB para Playstation / Playstation 2

Esquema de cabo SCART RGB para Playstation / Playstation 2

Ainda segundo a página Game Console RGB SCART Cable Diagrams, as especificações do SCART pedem que o pino 16, chamado RGB status in, seja alimentado com algo entre 1V e 3V. Como o console só fornece 5V, um resistor na linha de 5V dá conta do recado. É possível que algumas TVs funcionem sem receber esse sinal, mas não é o caso do meu Conversor de Video de SCART + HDMI para HDMI (SCART + HDMI to HDMI Video Converter – Black). E nem adianta botar a culpa no conversor, pois isto é algo que está na especificação. É o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon que deveria ter essa ligação, mas não tem. Aí o conversor acha que não tem sinal RGB e resolve mostrar o sinal de vídeo composto.

Nesse meio tempo eu já havia enviado um e-mail para a Play-Asia dizendo: “The SCART RGB cable does not work on my Playstation One. It’s outputing only composite video, no RGB at all.” e a resposta não ajudou em nada: “Please make sure that your tv support RGB input.”. Sim, eu tenho certeza que meu conversor suporta RGB, afinal o cabo SCART RGB do Mega Drive e o cabo SCART RGB do Super Nintendo funcionaram perfeitamente.

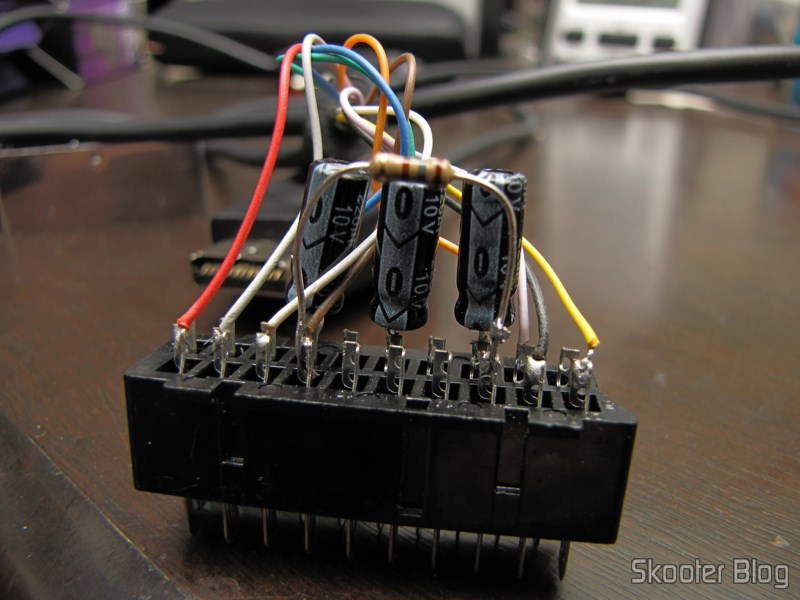

Resolvi então que iria botar o resistor faltante eu mesmo e ver no que dava. Passei em uma loja de componentes eletrônicos e comprei alguns resistores de 180 ohms. Como custa R$ 0,10 cada um, achei melhor trazer mais, pois só de gasolina pra chegar na loja eu gasto umas 20 vezes isso ou mais 🙂 ou então perco um par de horas de bicicleta.

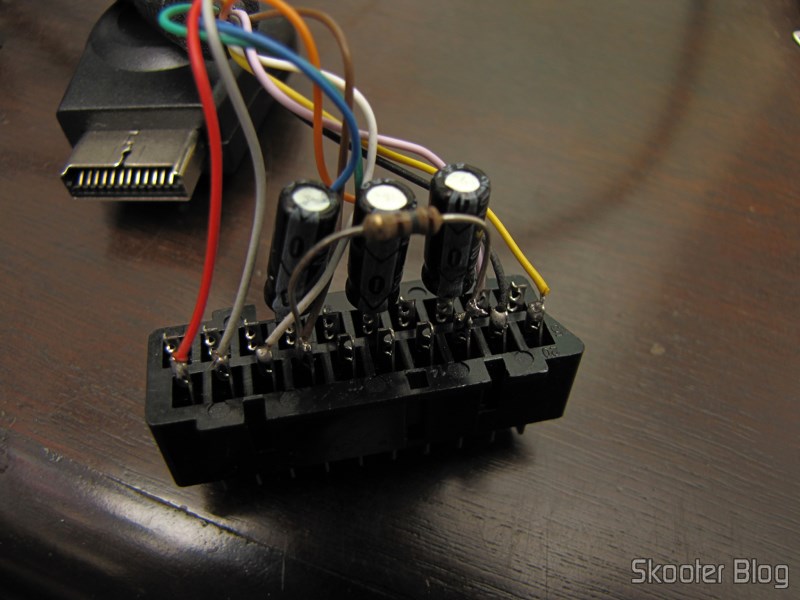

Com ajuda da Pasta de Solda LodeStar 50g (LodeStar Soldering Paste (50g)) e do Suporte para Ferro de Solda com Terceira Mão e Lente de Aumento de 2X, soldei o pequeno resistor entre os pinos 8 e 16. O resultado pode ser visto nas fotos. Ignorem uma pontinha de estanho na perna do resistor, era um resíduo que ficou na ponta do ferro de solda. E isso porque tenho aqui o Limpador de Ponta de Ferro de Solda Preto e os Pads para Limpeza de Ponta de Soldador Tolerantes a Temperatura, que servem justamente para esta finalidade. :/ De qualquer forma fiquei orgulhoso de mim pelo resultado, achei que iria acabar estragando o cabo ou o resistor com minha falta de habilidade com essas coisas.

Fechei o cabo consertado, liguei no Playstation One e agora sim, imagem RGB bastante nítida e com riqueza de cores chegando ao Conversor de Video de SCART + HDMI para HDMI, sendo convertida para 1080p e exibida na minha TV com uma qualidade que eu nunca havia visto em um Playstation One. Para uma tentativa de reparo sem maiores garantias, o resultado me deixou muito feliz.

A imagem é nitidamente superior à do vídeo composto do cabo não modificado. O ganho mais evidente é em jogos 2D, como Street Fighter. Jogos 3D e vídeos tem bastante artefatos de compressão, que as TVs CRT disfarçavam um pouco, mas ficam mais evidentes nas TVs modernas de alta definição. Mas, de qualquer forma, a imagem via cabo SCART RGB ainda é a melhor possível que pode ser obtida com o hardware original do Playstation One. Infelizmente as fotos não fazem justiça às belas cores e nitidez proporcionadas pelo cabo. Principalmente as cores, ficaram um pouco prejudicadas nas fotos, mas ótimas na tela.

Meu Playstation One é a versão norte-americana, transcodificado para o sistema PAL-M. Mas o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon, com a devida modificação do resistor, deve funcionar em qualquer versão de Playstation e Playstation 2, de qualquer região e qualquer modelo. O cabo tem uma saída de áudio RCA estéreo para o caso do conversor SCART RGB -> HDMI não suportar áudio. O meu Conversor de Video de SCART + HDMI para HDMI suporta o áudio, então não precisei dessas saídas. Há também uma saída RCA de vídeo, para ser conectada às pistolas Guncon. Eu não tenho pistola Guncon, então não testei essa funcionalidade. Mas é bom saber que pensaram nisso também.

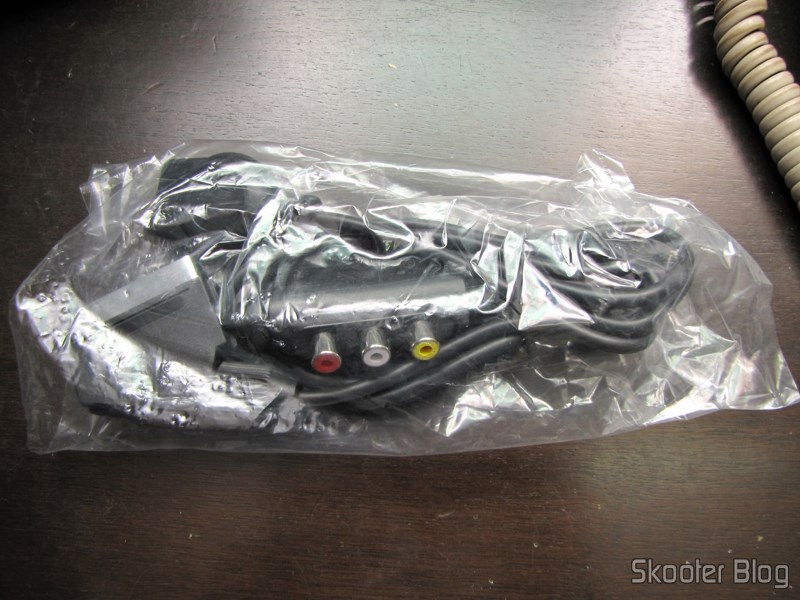

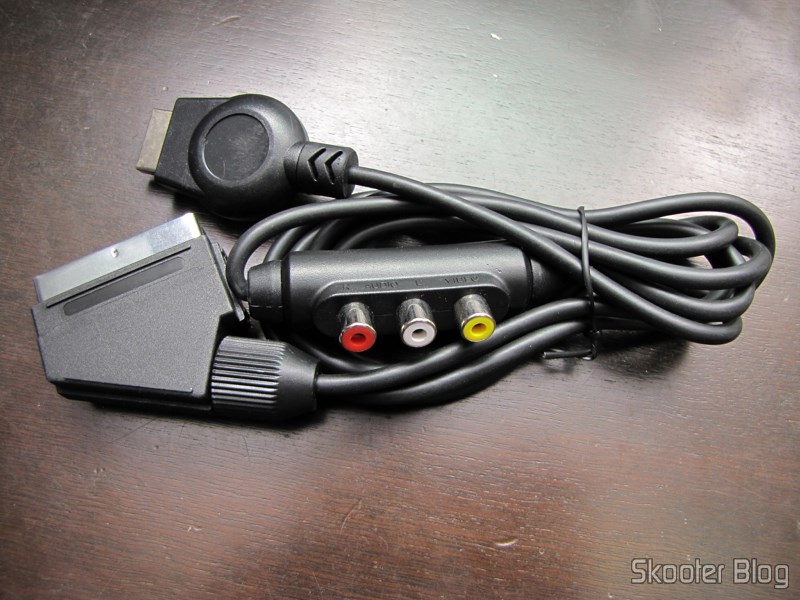

Pacote da Play-Asia com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Pacote da Play-Asia com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

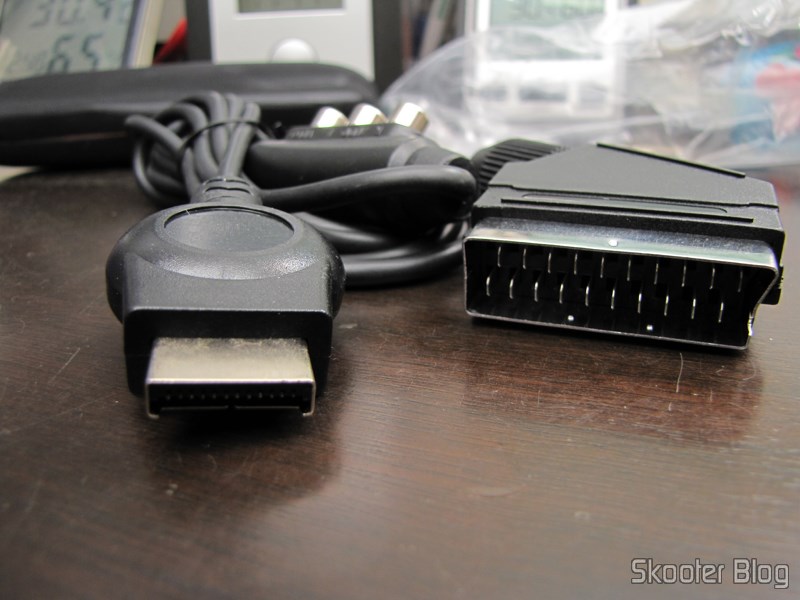

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) em sua embalagem

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) em sua embalagem

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), saída de áudio RCA e vídeo para a Guncon

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), saída de áudio RCA e vídeo para a Guncon

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) conectado ao Playstation One

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) conectado ao Playstation One

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) conectado ao Playstation One

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) conectado ao Playstation One

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) conectado ao switch de cabos SCART

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output) conectado ao switch de cabos SCART

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), faltando o resistor entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), faltando o resistor entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), faltando o resistor entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), faltando o resistor entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), com o resistor de 180 ohms soldado entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), com o resistor de 180 ohms soldado entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), com o resistor de 180 ohms soldado entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), com o resistor de 180 ohms soldado entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), com o resistor de 180 ohms soldado entre os pinos 8 e 16

Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output), com o resistor de 180 ohms soldado entre os pinos 8 e 16

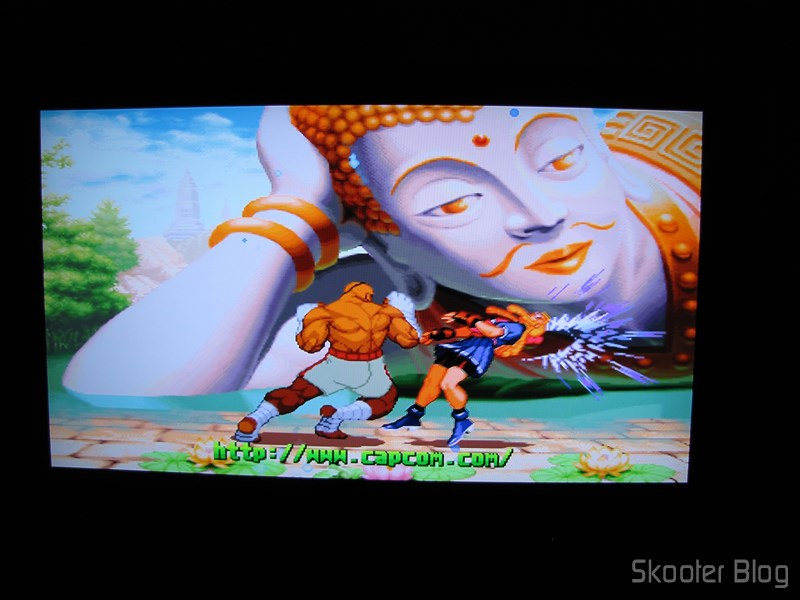

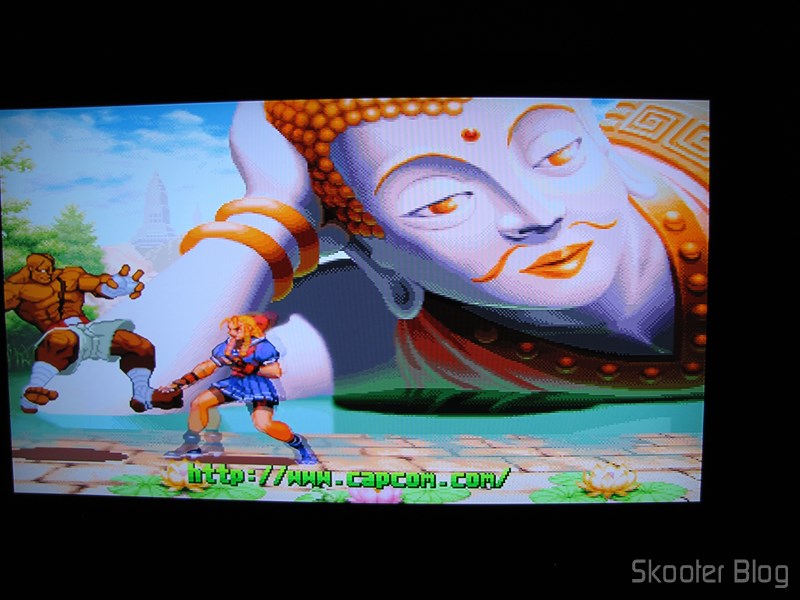

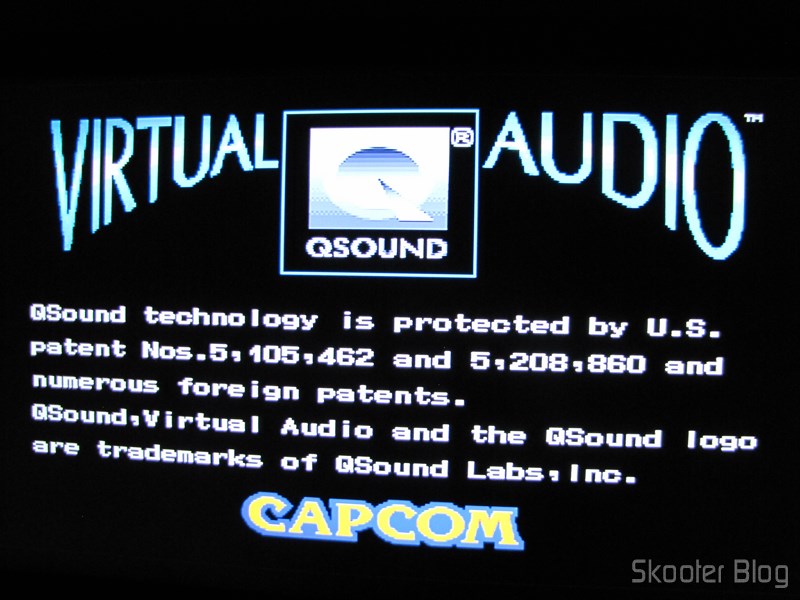

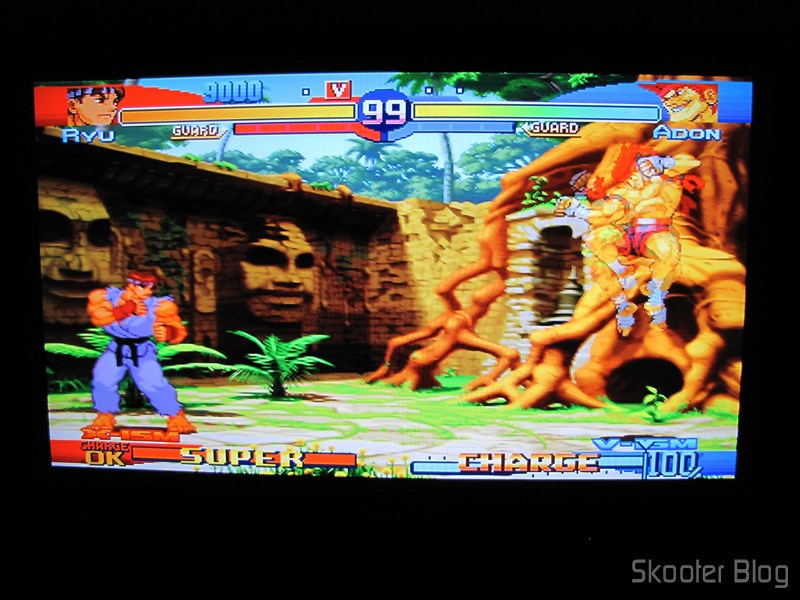

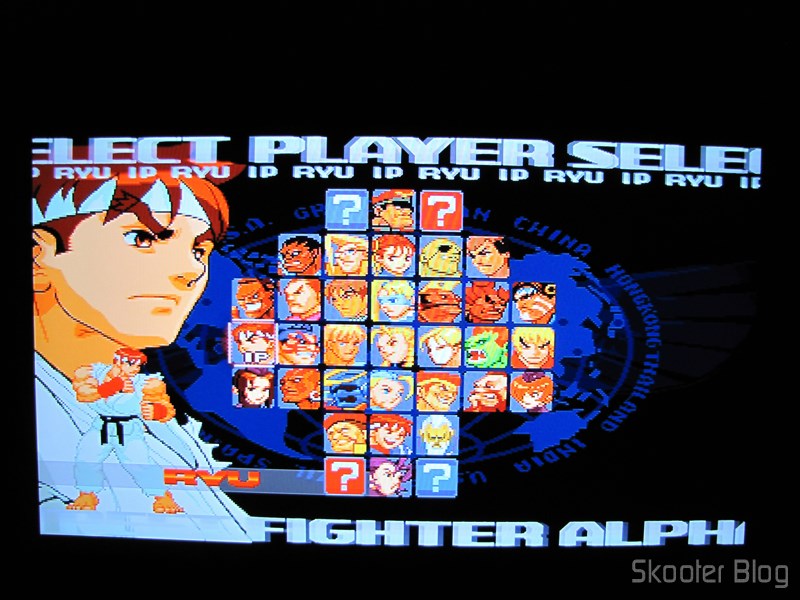

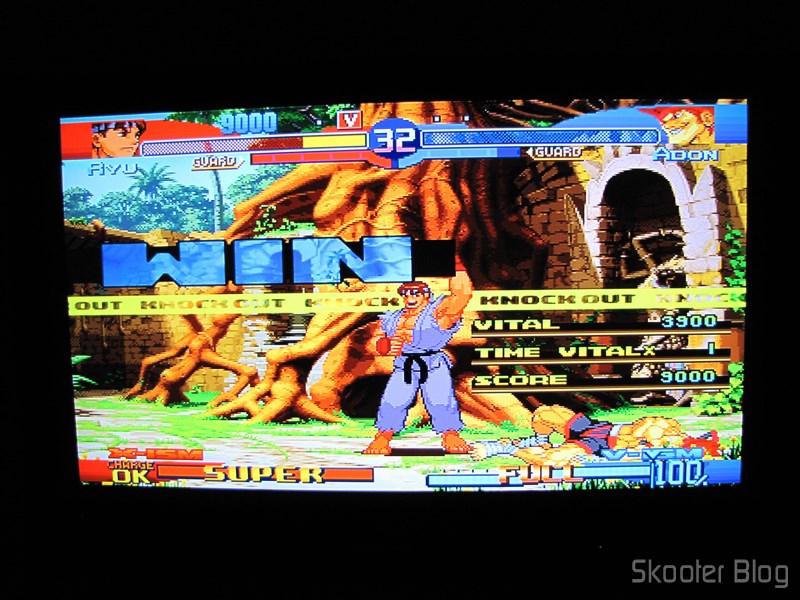

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

Imagem do Playstation One com o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output)

A compra na Play-Asia foi feita em 24/02/2013 e enviada no dia seguinte. No rastreamento apareceu como postado em 27/02. Chegou ao Brasil em 01/03 e no dia 11/03 o pacote foi entregue.

Data Local Situação
11/03/2013 11:07 CDD (Removido) Entrega Efetuada
11/03/2013 09:08 CDD (Removido) Saiu para entrega
06/03/2013 08:44 UNIDADE TRAT INTERNACIONAL PARANA – CURITIBA/PR Conferido
Recebido/Brasil
01/03/2013 18:10 HONG KONG Encaminhado
Em trânsito para UNIDADE DE TRATAMENTO INTERNACIONAL – BRASIL
27/02/2013 19:08 HONG KONG Postado

O pacote veio descrito como contendo “video cable” com valor declarado de US$ 2,50 e peso declarado de 130 gramas. Veio marcado como “Merchandise” (Mercadoria). Não foi tributado.

E vou encerrando por aqui o artigo sobre o Cabo SCART RGB para Playstation 1/2 com Áudio e Saída para Guncon (RGB Cable with Audio and Guncon output). Só recomendo se você estiver disposto a soldar o resistor de 180 ohms ou pedir para alguém fazê-lo. Pode até não ser necessário em algumas TVs/conversores, mas o risco é todo seu. Uma vez que o resistor é colocado, o cabo deve funcionar perfeitamente em qualquer TV/conversor. Se você também quiser comprar jogos e acessórios de videogame na Play-Asia, direto de Hong Kong,clique aqui e boas compras. Recomende este artigo para seus amigos se você gostou. ;)
