DealExtreme (DX): Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) foi adquirido na DX – DealExtreme, direto de Hong Kong, e chegou em minhas mão em apenas 12 dias corridos, sem impostos, conforme destaquei no relato sobre a compra. Este dispositivo  foi minha escolha para ligar uma TV CRT (de tubo) de resolução padrão (SD – 480i) como ponto escravo da Sky, sendo que eu já havia preparado todo o “circuito” da casa com extensores HDMI e não haveria como trazer a imagem de vídeo composto e áudio estéreo diretamente do decodificador sem passar novos cabos.

Este Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo pega qualquer sinal de vídeo digital codificado em HDMI, seja qual for a resolução (480p, 480i, 720p, 1080p, 1080i, etc.), e converte para um sinal de vídeo composto NTSC ou PAL (é possível selecionar) com 480i ou 576i, respectivamente. O áudio PCM também é convertido para analógico. Dessa forma o conversor tem uma entrada HDMI e três saídas RCA (uma de vídeo e duas para o áudio estéreo).

Se você quer entender exatamente como será meu uso do aparelho, recomendo a leitura do artigo sobre o Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 (LINK-MI LM-EX11 HDMI Extender Transmitter + Receiver Set – Black), pois lá eu explico e faço um diagrama da instalação dos pontos-escravos na casa. Acrescentando o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo e a TV CRT, o diagrama fica assim:

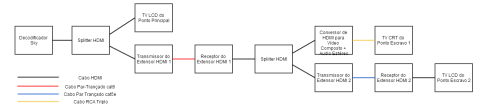

Esquema de ligação de um ponto principal da Sky e dois pontos escravos, incluindo o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) para uma TV CRT

Esquema de ligação de um ponto principal da Sky e dois pontos escravos, incluindo o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) para uma TV CRT

Note que esta não é, obviamente, a melhor forma de fazer essa ligação. O ideal seria ter partido com dois cabos par-trançado do ponto principal, um para cada ponto escravo. Assim ficaria fácil ligar a TV de alta definição com um Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 e a TV CRT com dois Baluns Transceiver Passivo de 4 Canais de Vídeo (CCTV) via Par Trançado, máximo 330m (4-CH CCTV via Twisted Pair Passive Video Balun Transceiver (Max 330m)), visto que a Sky também tem saída de vídeo composto e áudio estéreo, que pode ser usada simultaneamente com a HDMI. Mas usando o cabeamento que eu já tinha, e que é difícil de alterar, o melhor que deu pra fazer foi isso aí mesmo.

É importante destacar que o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo não decodifica áudio Dolby Digital, que é usado em alguns canais da Sky. O áudio na saída do conversor será apenas um ruído se o sinal de áudio que chega for Dolby Digital. Nesse caso, é preciso configurar o decodificador da Sky para fazer a decodificação e já colocar no cabo HDMI o áudio decodificado em PCM. Isto não seria um incômodo muito grande se no ponto principal eu não tivesse um Home Theater. Por conta disso, quando estou assistindo TV no ponto principal tenho que colocar o decodificador da Sky para fazer o passthrough do áudio Dolby Digital, para aproveitar o som de 5.1 canais quando for o caso. E quando vou assistir no ponto escravo da TV CRT, preciso colocar o decodificador para decodificar o áudio. Não é lá um inconveniente tão grande, mas exige uma alguns cliques no controle remoto para chegar ao menu onde essa configuração é feita. Em alguns canais, também é preciso ficar alternar entre aspecto 16:9 nas TVs LCD e o aspecto 4:3 na TV CRT, do contrário a imagem fica comprimida na TV CRT e esticada e cortada na TV LCD.

O botão de zoom também um recurso interessante, pois com ele é possível configurar o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo para exibir a imagem na tela inteira (100%) ou em apenas 98%, 96%, 94%, 92% ou 90% da tela. Essa configuração é especialmente útil pela maneira que as TVs CRT trabalham, cortando parte da imagem que fica nas bordas ocultas do tubo. As transmissões de TV em geral já contam com essa perda, e não colocam nada importante nesses locais. Mas ao ligar um PC na TV, por exemplo, é possível que as bordas fiquem ocultas. Com o botão de zoom é possível corrigir isso, exibindo uma imagem menor, sem ocupar o que seria a tela toda, fugindo então das bordas ocultas.

O  Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo vem acompanhado de manual de instruções em inglês e fonte de alimentação de 5V. A caixa é genérica e não há qualquer marca/fabricante aparente. Seu funcionamento é bem intuitivo, basta ligar os cabos e está tudo funcionando. As únicas configurações são o padrão de saída (PAL/NTSC) e o zoom. Quando não há imagem de entrada, o conversor exibe aquele famoso padrão de barras verticais coloridas.

Em resumo, fiquei satisfeito com o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo, que atendeu bem ao que se propõe. Não consegui notar diferença entre a imagem gerada por ele e a imagem gerada pela saída de vídeo composto da Sky.

Fique agora com algumas fotos do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo:

Caixa com o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Caixa com o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Caixa com o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Caixa com o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

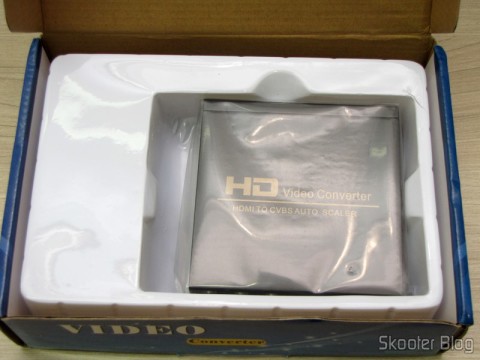

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) em sua caixa

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) em sua caixa

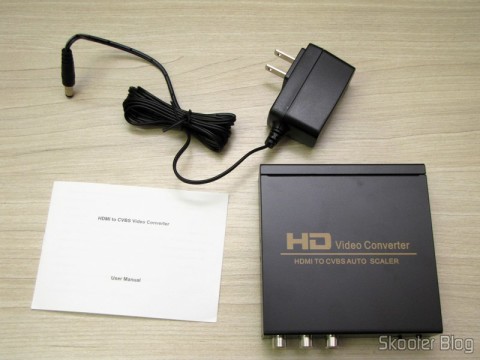

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter), manual e fonte de alimentação

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter), manual e fonte de alimentação

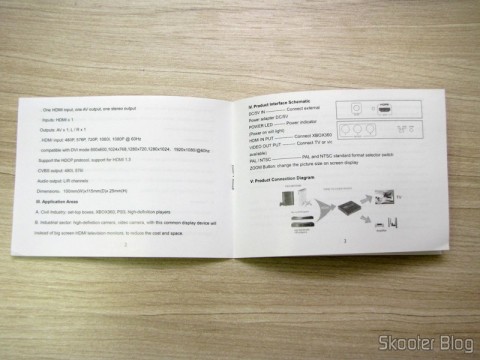

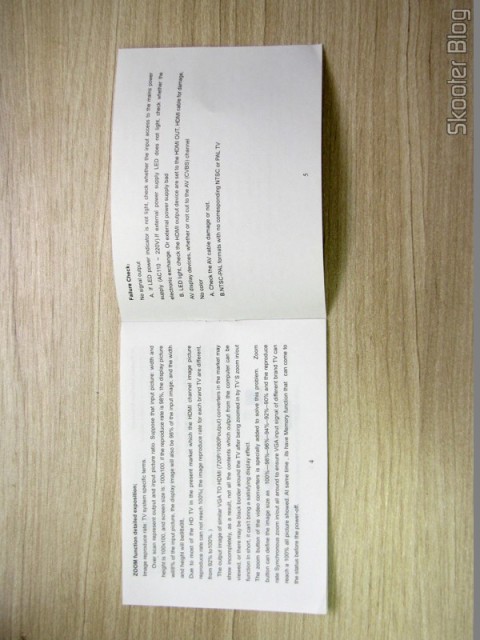

Manual de instruções do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Manual de instruções do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Manual de instruções do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Manual de instruções do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

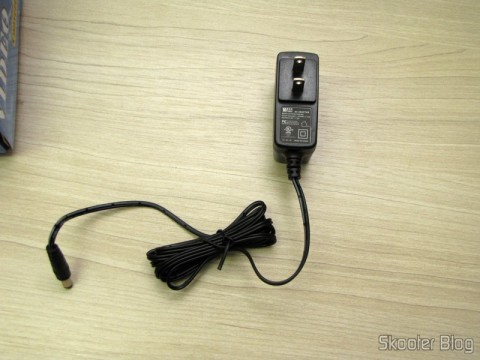

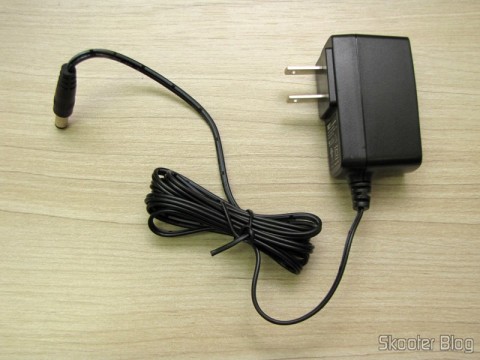

Fonte de alimentação do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Fonte de alimentação do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Fonte de alimentação do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Fonte de alimentação do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

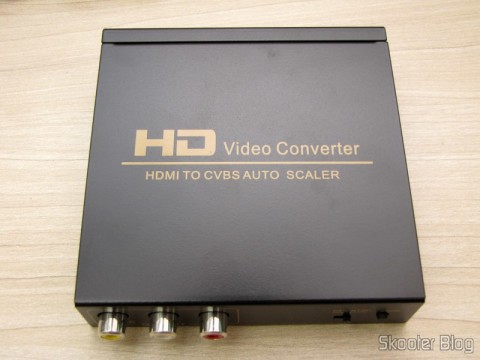

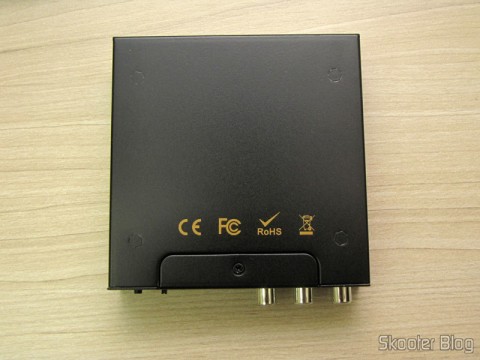

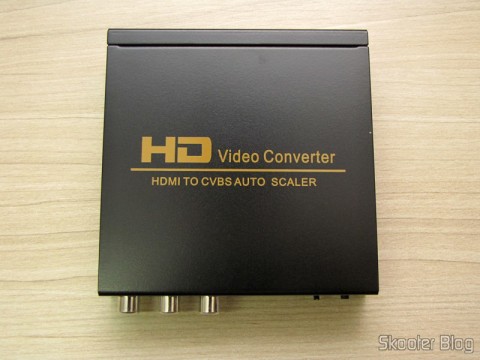

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

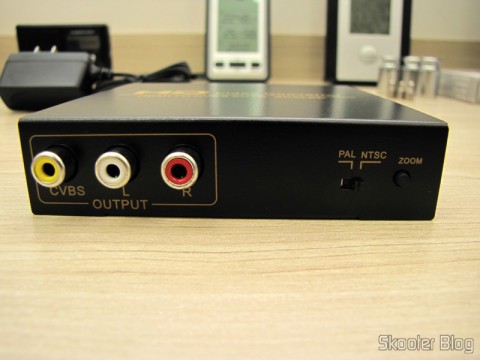

Saídas e botões de configurações do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Saídas e botões de configurações do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

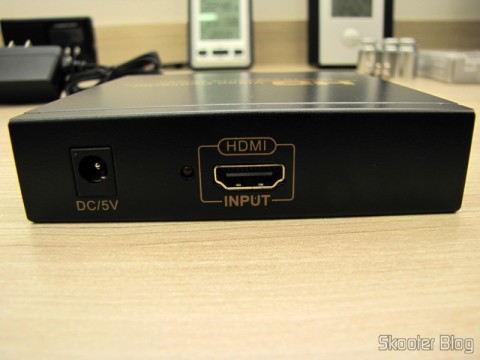

Entrada HDMI e de fonte de alimentação do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

Entrada HDMI e de fonte de alimentação do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

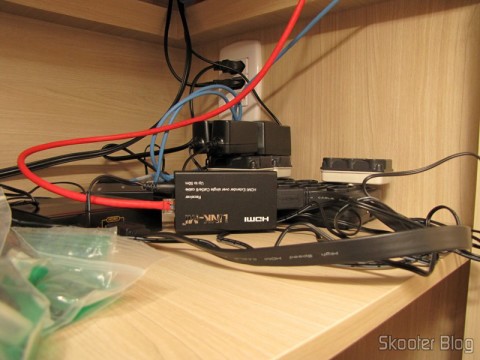

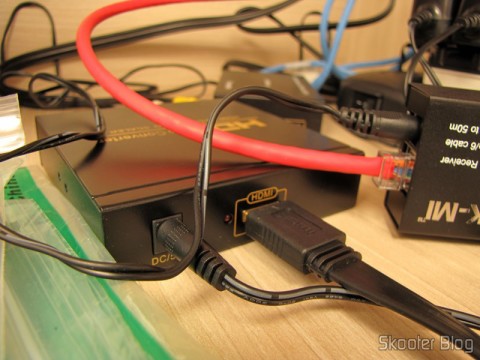

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) em funcionamento

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) em funcionamento

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) em funcionamento

Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) em funcionamento

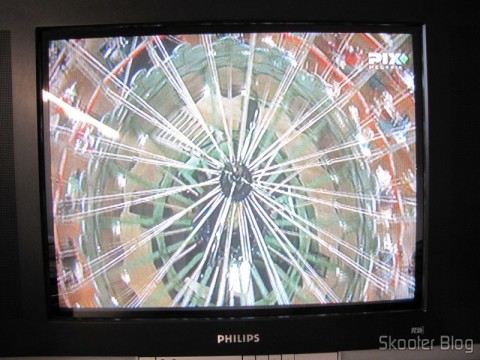

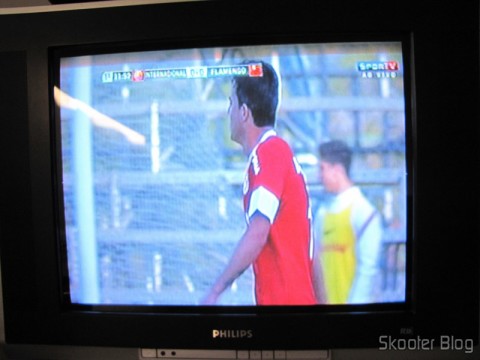

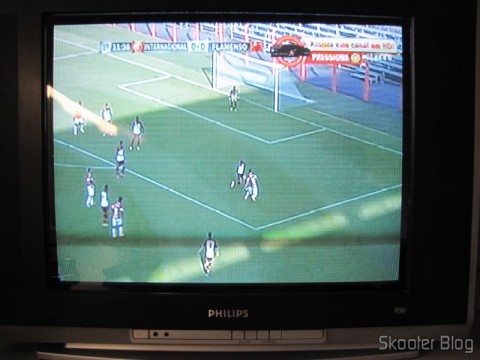

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

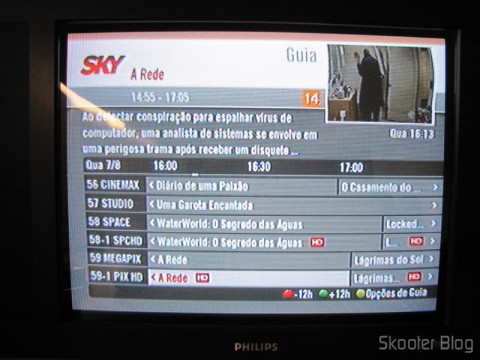

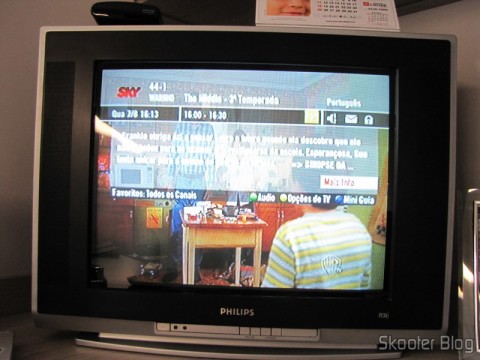

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter): menus da Sky ficam bem legíveis

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter): menus da Sky ficam bem legíveis

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

TV CRT exibindo a imagem de saída do Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter)

E a tabela-resumo da compra:

Nome do Produto: Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo
Nome Original: HDMI to CVBS Video Converter
Loja: DX – DealExtreme
Valor: US$ 44,80
Valor atual: US$ 44,80
Forma de Pagamento: PayPal c/ Cartão de Crédito Visa Internacional
Tipo de Frete: Registered Air Mail
Valor do Frete: Grátis
País de Origem do Pacote: Hong Kong / China
Data de Compra: 19/07/2013
Data de Envio: 24/07/2013
Data de Entrega: 06/08/2013
Tempo em Trânsito: 12 dias
Conteúdo Declarado: Video Kit
Tipo de Conteúdo Assinalado: Gift
Valor Declarado: $ 6,36
Tributado: Não
Valor Tributável:
Valor do Imposto:

E vou encerrando por aqui o artigo sobre o Conversor de HDMI para Vídeo Composto (CVBS) + Áudio Estéreo (HDMI to CVBS Video Converter) com uma recomendação positiva. Compartilhe este artigo com seus amigos se você gostou ;). Se você também quiser fazer suas compras na DX – DealExtreme, direto de Hong Kong, clique aqui e boas compras.

Sobre o autor

Skooter

Skooter é cientista da computação e fundador do Skooter Blog. Tem interesse em tudo relacionado a tecnologia e gosta de economizar fazendo suas compras diretamente do exterior.

Link permanente para este artigo: http://www.skooterblog.com/2013/11/03/dealextreme-dx-conversor-de-hdmi-para-video-composto-cvbs-audio-estereo-hdmi-to-cvbs-video-converter/

2 comentários

  1. 1
    Devanir Nunes Filho

    E a tal proteção que o sinal HDMI de alguns canais tem ?

    1. 1.1
      Skooter

      Boa pergunta. Aqui não tive nenhum problema com isso, mas o sinal que chega ao conversor já passou antes pelo divisor HDMI, então a proteção provavelmente já foi quebrada lá. Não sei como seria ligando diretamente a saída da Sky no conversor.
