eBay: Switch SCART RGB de metal com 3 entradas e 1 saída

Em 2013 comprei meu primeiro switch SCART: o Switch de cabos SCART 4 para 1 (Professional Scart cable switch box Quality 1 – 4 way), que já apresentei aqui no Skooter Blog. Através dele pude conectar Mega Drive, Super Nintendo e Playstation One no Conversor de SCART para HDMI, para evitar a troca constante de cabos.

Nunca tive problemas com o Switch de cabos SCART 4 para 1. A imagem que obtenho com ele é a mesma que obtenho com o cabo ligado diretamente ao Conversor de SCART para HDMI. Recentemente adquiri o Framemeister XRGB Mini, e com ele também o Switch de cabos SCART 4 para 1 se comportou direitinho.

Mas em vários sites especializados, como o RetroRGB e o Videogameperfection.com, modelos semelhantes ao Switch de cabos SCART 4 para 1 apareciam como não recomendáveis, por misturar sinais da entrada ativa com a das não ativadas, resultando em uma imagem pior e até mesmo em consoles que estão desligados ligando apenas com a energia que vem pelo cabo SCART, vazada pelo switch.

Resolvi então fazer um teste com o multímetro no Switch de cabos SCART 4 para 1 usando as portas 1 e 3 e o que descobri foi:

  • Os pinos 1, 3, 10, 12, 14, e 19 estão sempre isolados, não importando como as chaves estão acionadas. Estes são pinos que não são usados para ligar consoles na TV ou no upscaler, então não há problema. Tais pinos estão aí para ligar TVs e videocassetes, por exemplo, de forma que a imagem possa ir tanto da TV para o videocassete quanto do videocassete para a TV. Para nós que só queremos jogar não tem utilidade alguma.
  • Os pinos 4, 5, 9, 13, 17, e 18 estão sempre conectados, não importando a posição das chaves. Estes são os pinos de aterramento. Não sei se há algum mal em mantê-los todos conectados. Acho que idealmente não deveriam estar, mas há vários switches considerados bons que fazem o mesmo.
  • Os pinos 2, 6, 7, 8, 11, 15, 16, e 20 são aqueles que o switch realmente chaveia. Estes são os pinos de entrada de áudio, entrada RGB, entrada de vídeo composto, e alguns pinos de sinalização que carregam tensão.

Tudo indicava que o Switch de cabos SCART 4 para 1 não tinha os problemas que seus semelhantes apresentaram em algumas análises. Até que um belo dia eu resolvi utilizar a quarta entrada do switch apenas para testar, aquela que nunca havia sido utilizada porque eu sempre conecto apenas 3 consoles (Mega Drive, Super Nintendo, e Playstation One). Aí sim ele apresentou um problema de misturar imagens caso dois consoles fossem ligados simultaneamente, mesmo que apenas um estivesse selecionado.

Concluí então que o Switch de cabos SCART 4 para 1 só tem 3 entradas funcionando corretamente. E talvez o mesmo problema fosse acabar se manifestando nas outras 3 ao longo do tempo, então resolvi partir em busca de um novo switch.

A busca foi árdua, procurei vários dos modelos citados na excelente análise do Videogameperfection.com, mas todos os switches bem avaliados já estão fora de catálogo e é muito difícil encontrá-los. A maioria também tem preço bastante elevado. É preciso ter em mente que o padrão SCART só foi amplamente adotado na Europa, e mesmo lá ele agora está desaparecendo em favor do universal HDMI, então é natural que os produtos SCART acabem desaparecendo todos.

O único switch recomendado na análise que tem preço razoável e ainda pode ser encontrado é o Hama AV Selector 100S, mas das poucas lojas em que ele estava disponível, muitas não enviam para o Brasil e outras enviam, mas com fretes exorbitantes. No eBay tem vários clones do Hama 100S, mas é sabido que vários não prestam, enquanto outros funcionam perfeitamente. Resolvi arriscar com o Switch SCART RGB de metal com 3 entradas e 1 saída (NEW HQ BLACK METAL 3X SCART SWITCH + 2X RCA/PHONO), pois gostei do visual dele, com caixa de metal, um aparentemente bom acabamento, parecendo até mais sólido que o Hama 100S, que é de plástico. O vendedor de quem comprei é o cactusjackcougar da loja cactusjackcougar.

Switch SCART RGB de metal com 3 entradas e 1 saída tem algumas funcionalidades extras. Por exemplo, ele permite assistir uma fonte enquanto outra é gravada. Para isso estão ali as teclas B-A e C-A. A ideia é por um videocassete na entrada A e gravar o que está passando nas entradas B ou C, ao mesmo tempo em que com os botões A, B e C é possível selecionar a fonte que iremos assistir. Mas nada disso realmente nos interessa, até porque essas funcionalidades de retorno de áudio e vídeo só funcionam com vídeo composto.

Para quem quer apenas jogar com toda a beleza da imagem RGB, basta manter as chaves B-A e C-A sempre desligadas e ligar as chaves A, B ou C, de acordo com a fonte que queremos assistir. Coloquei o Mega Drive na entrada A, o Super Nintendo na entrada B, e o Playstation One na entrada C. Nos meus testes, todos funcionaram perfeitamente e não notei qualquer perda de qualidade ou vazamento de tensão para os demais consoles. Também fiz testes com o multímetro e parece que está tudo perfeito. Note, porém, que os pinos de aterramento também não são chaveados. Não sei se realmente algum switch chaveia os aterramentos, acho difícil.

Quanto ao botão RGB, se você tem um Conversor de SCART para HDMI, é imprescindível que ele fique ligado sempre, pois do contrário o Switch SCART RGB de metal não passa a tensão do pino 16, que indica que um sinal RGB está sendo transmitido. Sem isso, o Conversor de SCART para HDMI vai usar o vídeo composto, que dependendo do cabo SCART pode não estar presente (apenas sinal de sincronização no canal), e mesmo que esteja presente, o que queremos é a qualidade do RGB, do contrário poderíamos utilizar um cabo RCA comum.

No caso do Framemeister XRGB Mini, tanto faz a posição da tecla RGB, pois ele não utiliza o pino 16 e sempre assume que o sinal é RGB. Na verdade ele só trata o vídeo composto na própria entrada de vídeo composto. A entrada RGB de 8 pinos é exclusivamente para sinal RGB, e especificamente o pino 16 fica desconectado no Conversor de EuroSCART para o Framemeister XRGB Mini.

Não estou utilizando as entradas/saídas RCA, mas elas podem ser úteis para quem quiser tirar o áudio analógico diretamente dali, antes de passar pelo upscaler, ou também para as pistolas de luz (lightguns) do Playstation One que precisam do sinal de sincronização do vídeo composto para funcionar corretamente.

Resolvi abrir o Switch SCART RGB de metal para ver como é sua construção e tirar algumas fotos. Observando a placa de circuitos com atenção e paciência é possível ver alguns detalhes do funcionamento. Por exemplo, as chaves de seleção tem 18 terminais. Tudo isso é necessário, afinal para chavear corretamente entre os sistemas é preciso chavear pelo menos 8 sinais diferentes (dois canais de áudio, vídeo composto, as três componentes do RGB, e os dois pinos de tensão de sinalização), o que pede uma chave de pelo menos 16 terminais. Na placa de circuito impresso (PCB) está escrito “9914A/9914B/AVA9914A” e “TV-C-21-/4-7(A)”, o que é provavelmente alguma informação de modelo.

Enfim, o Switch SCART RGB de metal parece ser bem construído. Não notei nenhuma degradação na qualidade ou vazamento entre portas. Mas por enquanto fico devendo frames e vídeos para comparação, pois ainda estou aguardando a chegada de uma placa de captura (Elgato – Game Capture HD60), que está a caminho. Atualizo o artigo quando ela chegar.

Confira algumas fotos do Switch SCART RGB de metal com 3 entradas e 1 saída:

Pacote com o Switch SCART RGB de metal com 3 entradas e 1 saída

Pacote com o Switch SCART RGB de metal com 3 entradas e 1 saída

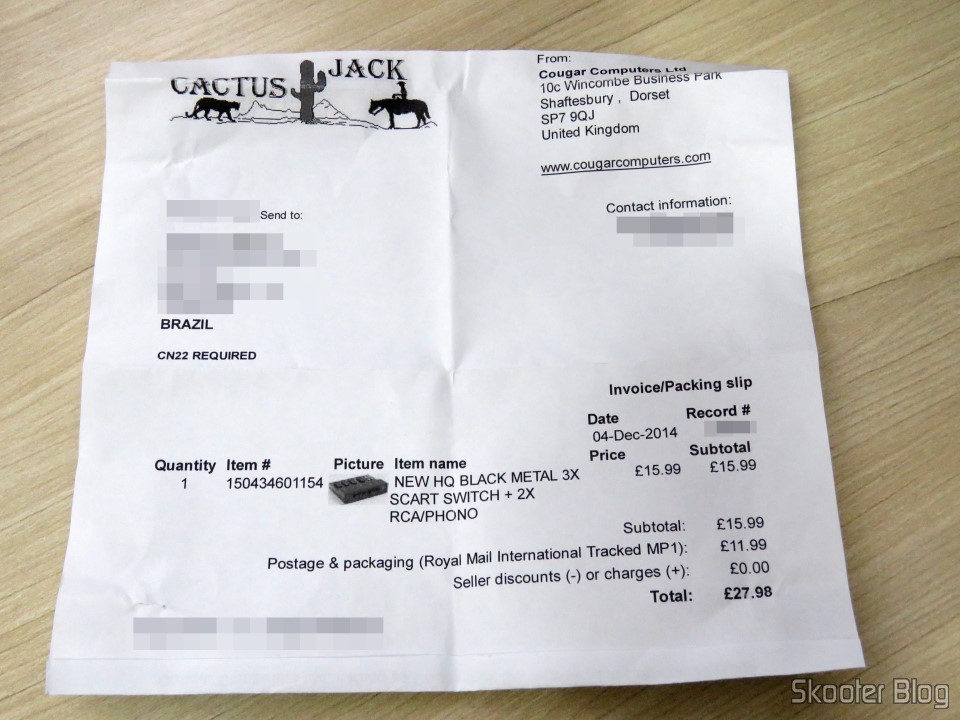

Invoice que acompanha o Switch SCART RGB de metal com 3 entradas e 1 saída

Invoice que acompanha o Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída, em sua embalagem

Switch SCART RGB de metal com 3 entradas e 1 saída, em sua embalagem

Switch SCART RGB de metal com 3 entradas e 1 saída, em sua embalagem

Switch SCART RGB de metal com 3 entradas e 1 saída, em sua embalagem

Switch SCART RGB de metal com 3 entradas e 1 saída, em sua embalagem

Switch SCART RGB de metal com 3 entradas e 1 saída, em sua embalagem

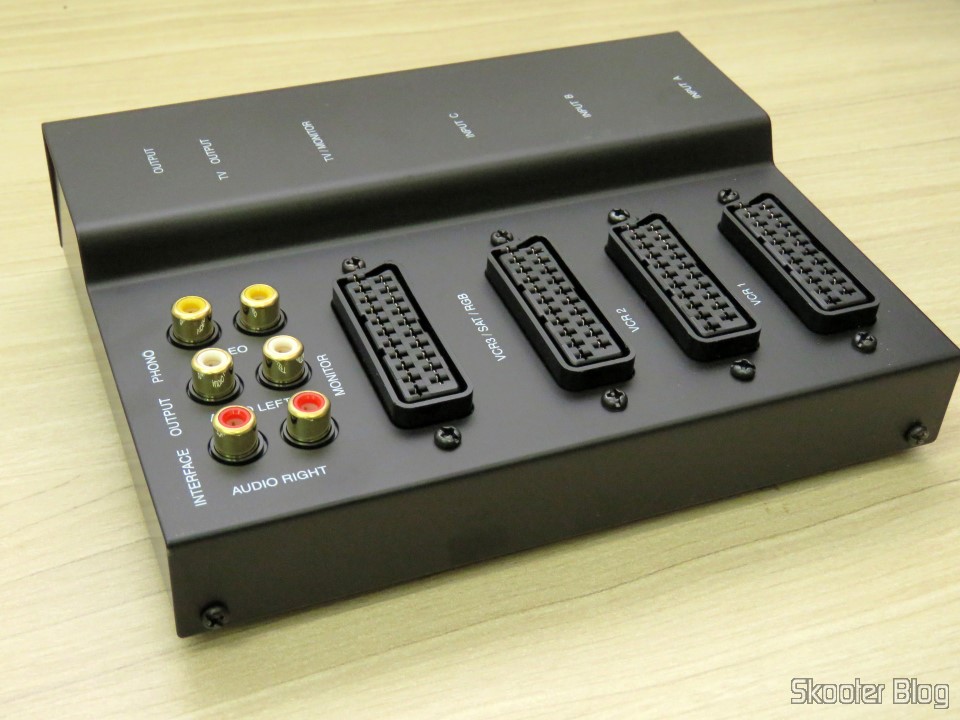

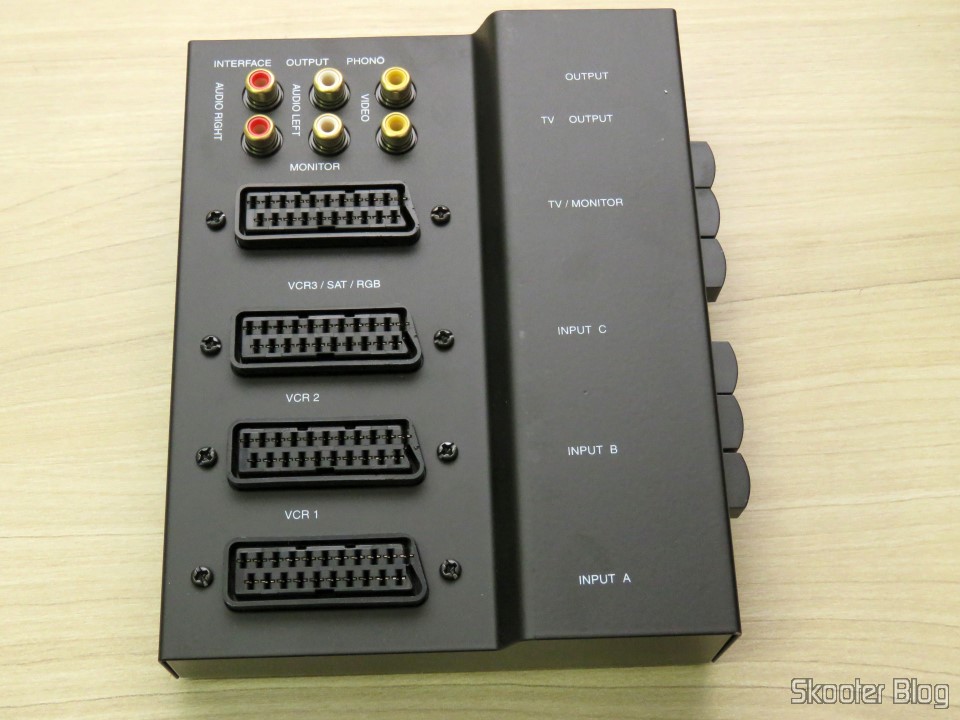

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

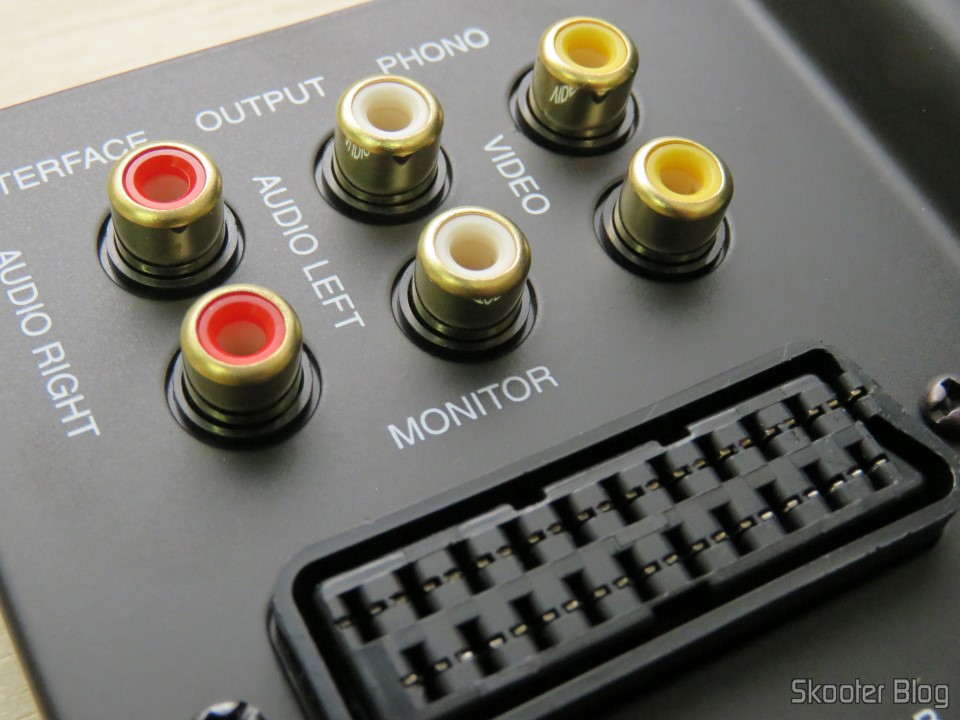

Conectores RCA no Switch SCART RGB de metal com 3 entradas e 1 saída

Conectores RCA no Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

Switch SCART RGB de metal com 3 entradas e 1 saída

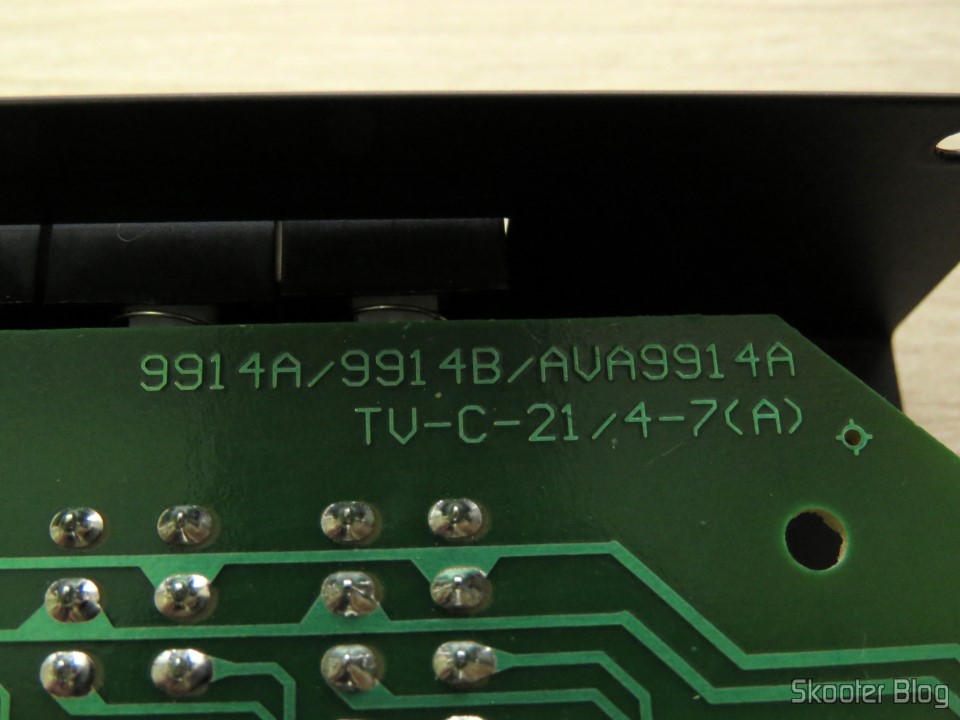

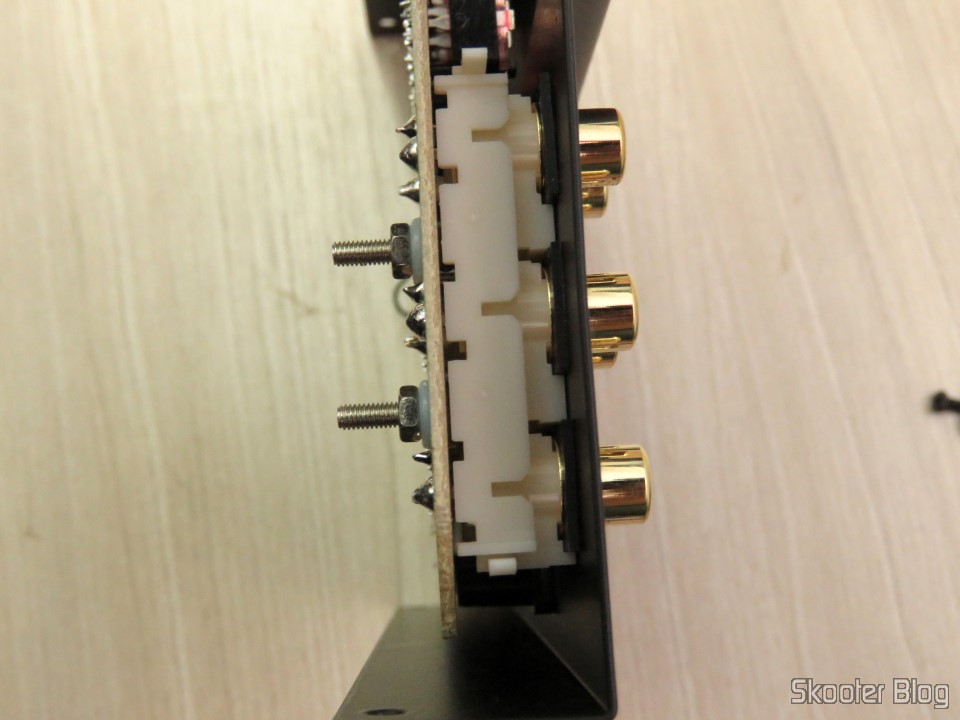

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

Switch SCART RGB de metal com 3 entradas e 1 saída, por dentro

E estas são as informações de rastreamento do pacote:

Data Local Situação
15/12/2014 19:03 CDD [Removido] Entrega Efetuada
15/12/2014 10:24 [Removido] Saiu para entrega ao destinatário
14/12/2014 12:37 CTE CAMPINAS – Valinhos/SP Encaminhado
Encaminhado para CDD [Removido]
09/12/2014 19:40 CTCI Paraná – Curitiba/PR Encaminhado
Em trânsito para CTE CAMPINAS – Valinhos/SP
09/12/2014 19:38 Unidade de Tratamento Internacional – BRASIL/BR Conferido
Liberado pela alfândega
09/12/2014 19:36 CTCI Paraná – Curitiba/PR Encaminhado
Em trânsito para CTE CAMPINAS – Valinhos/SP
09/12/2014 19:35 CTCI Paraná – Curitiba/PR Encaminhado
Em trânsito para CTE CAMPINAS – Valinhos/SP
09/12/2014 19:34 Unidade de Tratamento Internacional – BRASIL/BR Conferido
Liberado pela alfândega
09/12/2014 08:15 UNIDADE TRAT INTERNACIONAL PARANA – Curitiba/PR Encaminhado
Em trânsito para Fiscalizacao Aduaneira – Fiscalizacao Aduaneira/BR
09/12/2014 08:14 UNIDADE TRAT INTERNACIONAL PARANA – Curitiba/PR Conferido
Recebido/Brasil

E a tabela-resumo da compra:

Nome do Produto: Switch SCART RGB de metal com 3 entradas e 1 saída
Nome Original: NEW HQ BLACK METAL 3X SCART SWITCH + 2X RCA/PHONO
Loja: eBay | Vendedor: cactusjackcougar | Loja: cactusjackcougar
Valor: GBP 15,99
Valor atual: GBP 15,99
Forma de Pagamento: PayPal
Tipo de Frete: Royal Mail International Signed
Valor do Frete: GBP 11,99
País de Origem do Pacote: Inglaterra
Data de Compra: 04/12/2014
Data de Envio: 05/12/2014
Data de Entrega: 15/12/2014
Tempo em Trânsito: 10 dias
Conteúdo Declarado: Scart [ilegível]
Tipo de Conteúdo Assinalado: Other
Valor Declarado: 15,99
Tributado: Não
Valor Tributável:
Valor do Imposto:

E encerro aqui o artigo sobre o Switch SCART RGB de metal com 3 entradas e 1 saída (NEW HQ BLACK METAL 3X SCART SWITCH + 2X RCA/PHONO), adquirido no eBay, com o vendedor cactusjackcougar, da loja cactusjackcougar, com uma avaliação positiva para produto e vendedor.

Se você também quiser fazer suas compras no eBay, direto da Inglaterra e outros países, clique nos links do artigo e boas compras. E tudo que lhe peço é que você indique o artigo (ou o blog) para seus amigos. Aproveite para seguir o Skooter Blog por e-mail no menu da direita e ficar sempre por dentro das novidades. :)

Atualização (25/01/2015): Conforme prometido, inclui quatro vídeos para verificar a qualidade do Switch SCART RGB de metal com 3 entradas e 1 saída. No primeiro deles eu deixo os três consoles ligados simultaneamente e vou alternando as chaves do switch. Nos outros três vídeos eu coloco cada um dos consoles para funcionar através do switch e lá pela metade de cada vídeo eu retiro o switch e deixo o cabo ligado diretamente ao Framemeister.




Atualização (06/02/2015): o design do Switch SCART RGB de metal com 3 entradas e 1 saída, com as portas em cima, dificultam um pouco sua instalação. Se você tenta esconder os cabos, os botões ficam inacessíveis, se você tenta deixar os botões acessíveis, os cabos aparecem. Mas com um pouco de manobras nos fios consegui deixar a parte dos conectores escondidas atrás da TV enquanto os botões ficam bem acessíveis na frente. Confira:

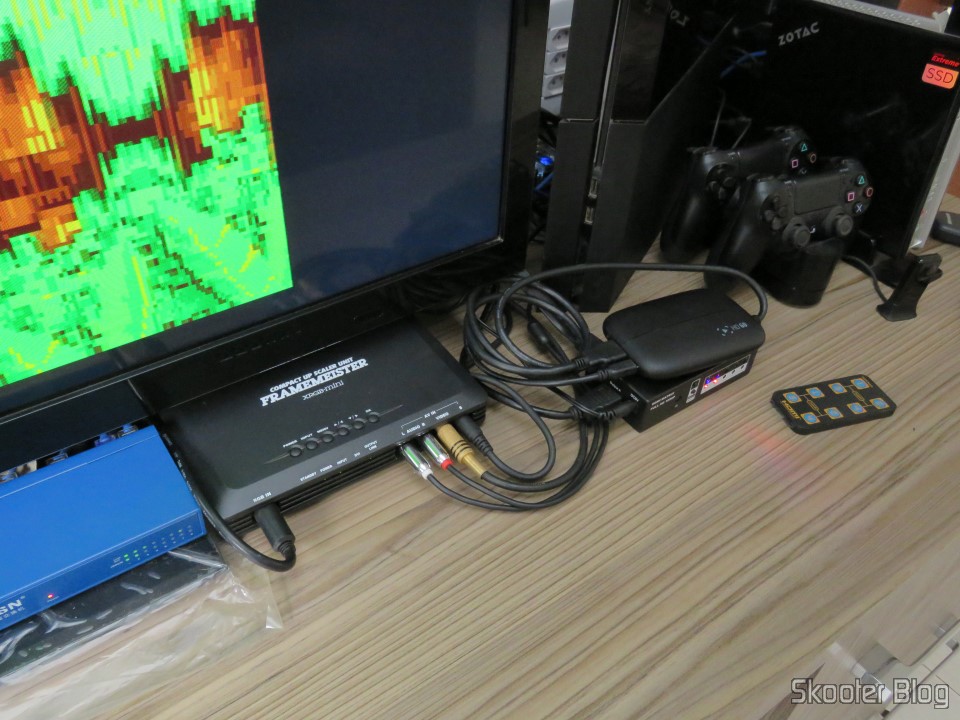

Switch SCART RGB de metal com 3 entradas e 1 saída, em funcionamento

Switch SCART RGB de metal com 3 entradas e 1 saída, em funcionamento

Switch SCART RGB de metal com 3 entradas e 1 saída, em funcionamento

Switch SCART RGB de metal com 3 entradas e 1 saída, em funcionamento

Framemeister XRGB-mini realocado para dar espaço para o Switch SCART RGB de metal com 3 entradas e 1 saída, em funcionamento

Framemeister XRGB-mini realocado para dar espaço para o Switch SCART RGB de metal com 3 entradas e 1 saída, em funcionamento

Atualização (05/11/2015): Acrescentando um vídeo do Switch SCART RGB de metal com 3 entradas e 1 saída em funcionamento:
