Retro Gaming Cables: Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Quem acompanha o Skooter Blog sabe que em 2013 adquiri um Cabo SCART RGB para Super Nintendo (SNES), Super Famicom, Gamecube e Nintendo 64 (RGB Cable) para poder usufruir de meu Super Nintendo com ótima imagem, muito melhor do que a que eu estava acostumado desde a minha infância, mas com o mesmo console.

Fiquei satisfeito com o Cabo SCART RGB para Super Nintendo (SNES), Super Famicom, Gamecube e Nintendo 64 (RGB Cable) por um bom tempo, até que um belo dia coloquei o 240p test suite no meu SD2SNES e percebi que os canais de áudio esquerdo e direito estavam invertidos. Poderia até ter abrido o conector para reparar o erro de quem fez o cabo, mas acabei deixando para depois.

Algum tempo mais tarde, chegou o meu Framemeister XRGB Mini e percebi que com o Cabo SCART RGB para Super Nintendo (SNES), Super Famicom, Gamecube e Nintendo 64 (RGB Cable) era preciso ajustar o nível de sincronização para valores mais altos para obter imagem.

Então resolvi que meu Super Nintendo estava merecendo um cabo SCART RGB melhor. Na Retro Gaming Cables fiz a aquisição do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M e escolhi as opções “EuroSCART” e “Sync (CSYNC)”. A opção do “EuroSCART” é por conta de já ter o switch SCART RGB nesse padrão, que é mais comum que o JP21.

Mas qual a diferença entre “Composite Video + Sync” e  “Sync (CSYNC)”? Já explico. É o seguinte: tanto as TVs quando os upscalers, como o Framemeister XRGB Mini e o Conversor de Video de SCART + HDMI para HDMI, precisam de um sinal de sincronização enviado junto com o vídeo. Aliás, praticamente todo vídeo precisa de um sinal de sincronização. No caso do vídeo composto, ele é enviado junto com o próprio sinal de vídeo. No caso do S-Video, ele é enviado junto com o sinal de luminância, enquanto o de crominância vai puro. No caso do vídeo componente YPbPr, ele também é enviado junto com o canal de luminância (o Y), enquanto as outras duas componentes vão puras. No caso do RGB, todos os componentes são puros, sem nenhum sinal de sincronização. Então de onde vem a sincronização? Simples! No caso dos cabos SCART RGB, o sinal de sincronização já está junto com o sinal de vídeo composto, que usa um condutor separado dos três do RGB, então na prática ambos os sinais (composto e RGB) estão juntos no mesmo cabo. O que a TV ou o upscaler fazem é usar a imagem pura dos pinos que trazem o sinal R (vermelho), G (verde), e B (azul), e a sincronização que vem junto com o vídeo composto.

Alguns upscalers como o Conversor de Video de SCART + HDMI para HDMI funcionam bem com esse sinal de sincronização que traz o vídeo composto misturado. Outros, como o Framemeister XRGB Mini, dependendo do console, precisam que se ajuste o controle de ganho da sincronização para utilizarem esse sinal, que aparentemente é mais fraco. Outro problema de usar a sincronização que vem junto com o vídeo composto é que os sinais não podem ser 100% separados, então o vídeo composto acaba causando alguma distorção no sinal de sincronização que pode se refletir em padrões indesejados surgindo nas imagens.

O ideal então seria utilizar um sinal de sincronização puro, afinal de contas o vídeo composto não serve para nada quando estamos usando RGB, certo? Pois é exatamente isso que o cabo com a opção CSYNC faz. Felizmente, os Super Nintendo NTSC, e também os da Playtronic transcodificados para PAL-M, possuem o sinal de sincronização puro disponível no plug de saída de áudio e vídeo. Basta então fazer a conexão deste sinal puro no cabo SCART RGB no lugar onde normalmente iria o sinal de vídeo composto. Com isso o Framemeister XRGB Mini pode funcionar com o nível de sincronização padrão e os artefatos indesejáveis desaparecem. O efeito colateral é perder o sinal de vídeo composto, mas não precisamos dele quando estamos usando RGB. Note que algumas TVs com entrada SCART podem não gostar desse sinal de sincronização puro, pois estão esperando o sinal de sincronização junto com o vídeo composto. Então é por isso que há as duas opções.

Note que o CSYNC também é chamado de “Composite Sync”, “Pure Sync”, “Raw Sync”, etc. que é tudo essencialmente a mesma coisa. Cada construtor de cabo acabou criando um nome diferente. Note que “Composite Sync” pode parecer um pouco estranho, pois o “Composite” lembra vídeo composto, e se tem vídeo composto então não é o sinal de sincronização puro. Mas isso tem uma explicação: o sinal de sincronização as vezes é chamado de “Composite Sync” porque na verdade são dois sinais: a sincronização horizontal e a sincronização vertical sendo transmitidos juntos. Há outros tipos de cabo, como os VGA de 15 pinos (D-SUB), utilizados nos computadores (e hoje sendo cada vez menos utilizados em favor dos padrões digitais), em que o sinal de sincronização vertical e horizontal seguem em condutores separados.

Dito tudo isto, posso afirmar que Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CYSNC está aprovado. Meu Framemeister XRGB Mini agora funciona com todos os consoles sem precisar de ajustes no nível de sincronização, bastando mudar a . O som agora também passa a sair da forma correta: canal esquerdo do lado esquerdo e canal direito do lado direito.

No mesmo pacote com o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M eu pedi um cabo de interconexão SCART, que não tem na loja, mas estava em um anúncio no eBay do vendedor retro_gaming_cables, que é o mesmo da loja Retro Gaming Cables. Por e-mail fiz com ele o arranjo da compra dos dois com o mesmo frete. Mas acabei não usando o cabo de interconexão porque logo depois comprei o QED SQART Dual Screen Silver Reference AV 0.5 Meter Video Scart Data Cable, que me parece bem melhor.

Pacote com o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Pacote com o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Pacote com o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Pacote com o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

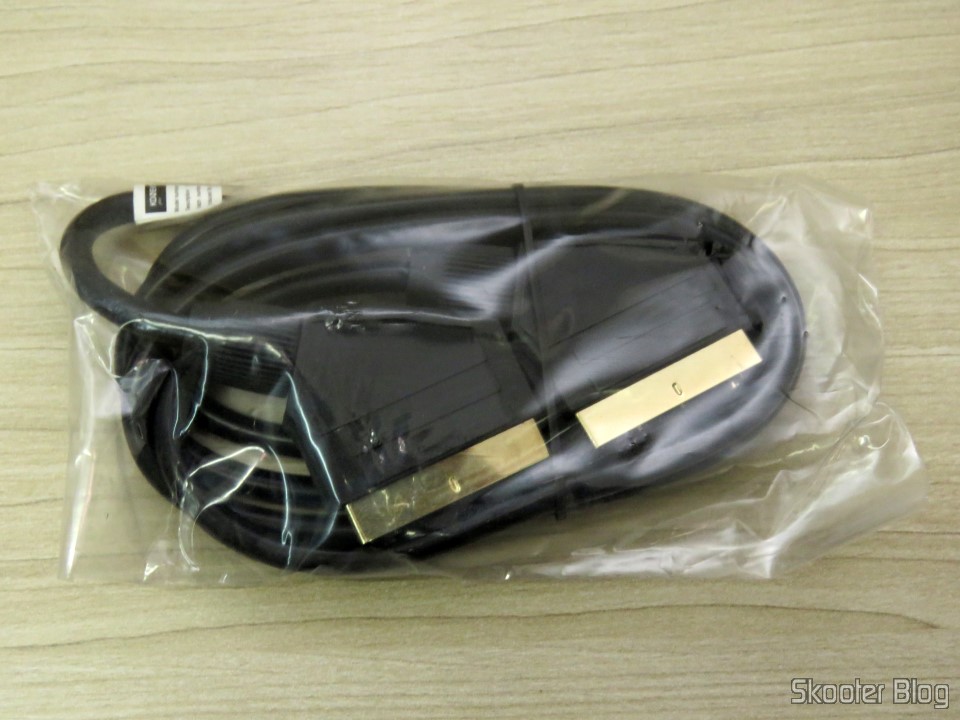

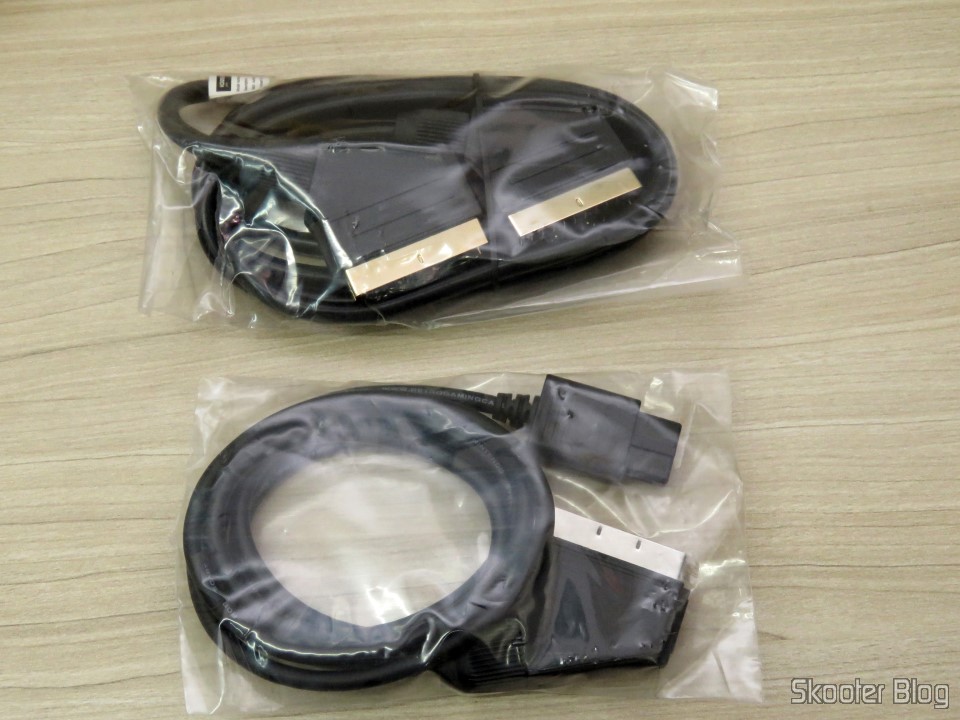

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC e Cabo de Interconexão SCART

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC e Cabo de Interconexão SCART

Cabo de Interconexão SCART

Cabo de Interconexão SCART

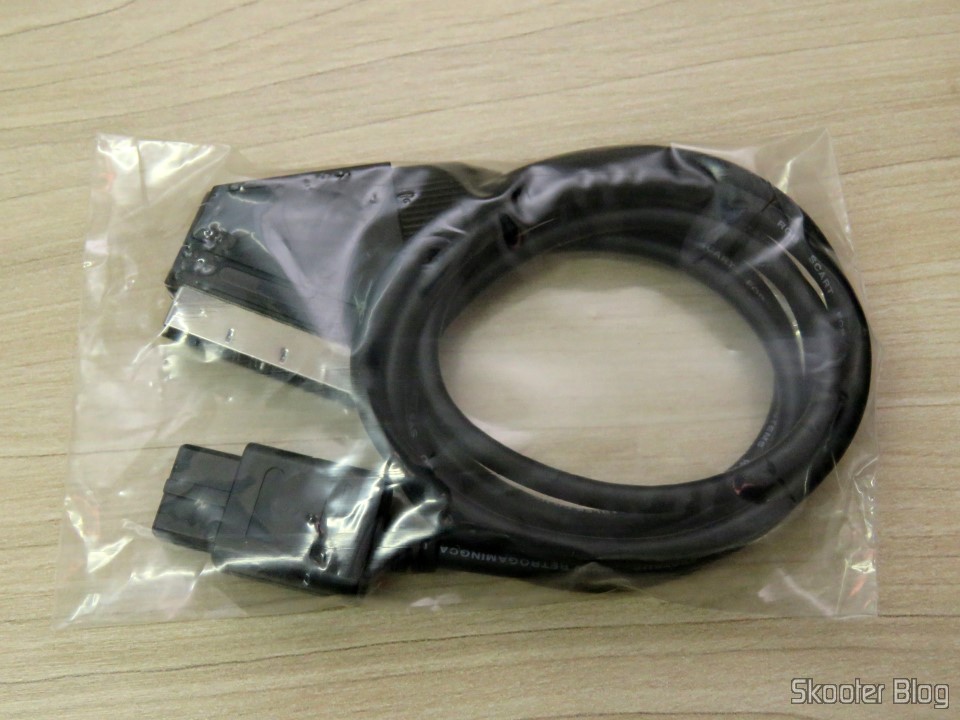

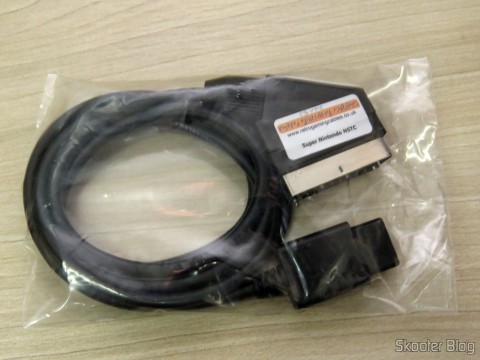

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC em sua embalagem

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC em sua embalagem

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC em sua embalagem

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC em sua embalagem

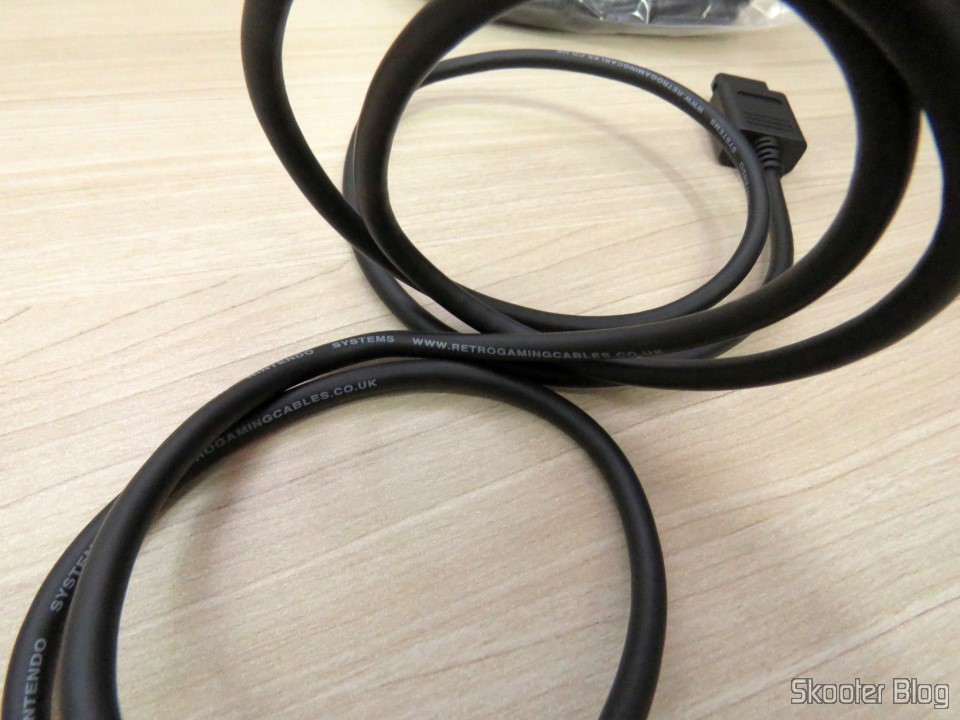

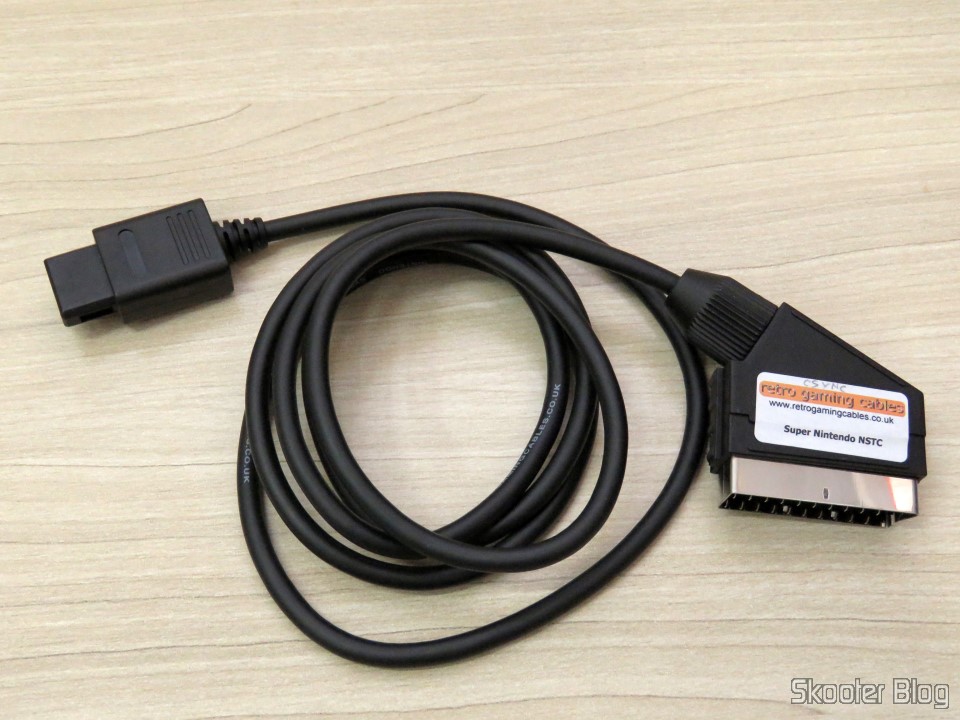

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

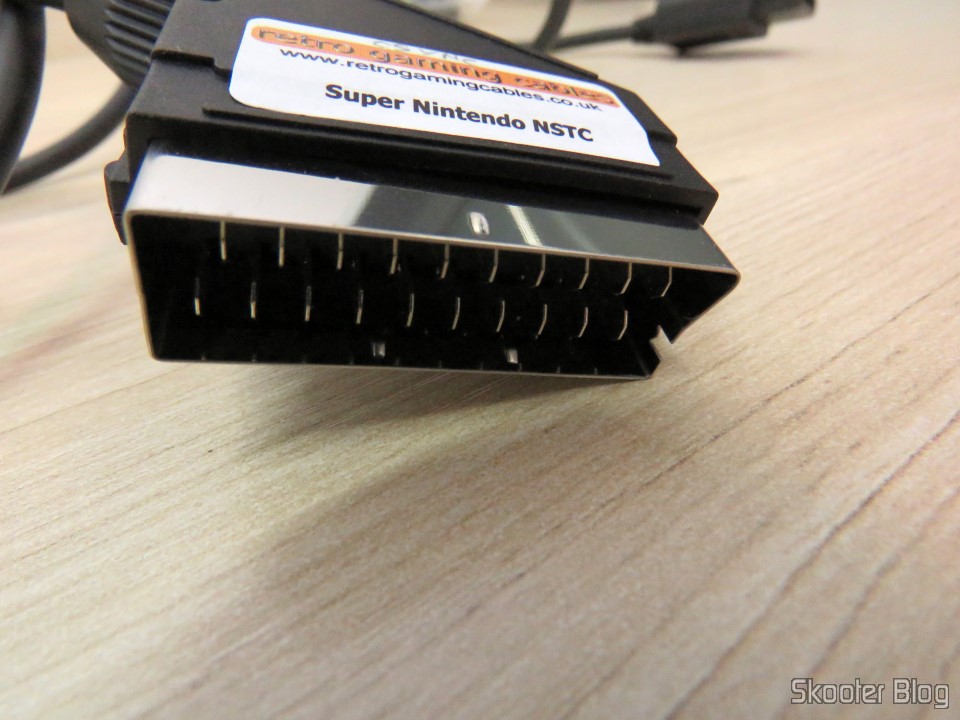

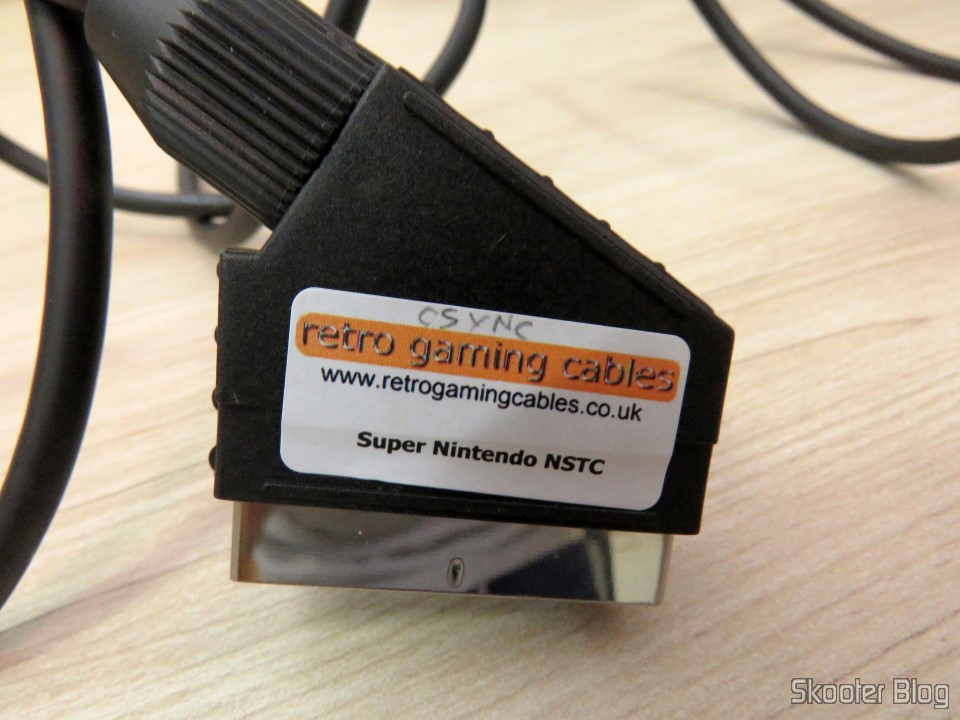

Plug SCART do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Plug SCART do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

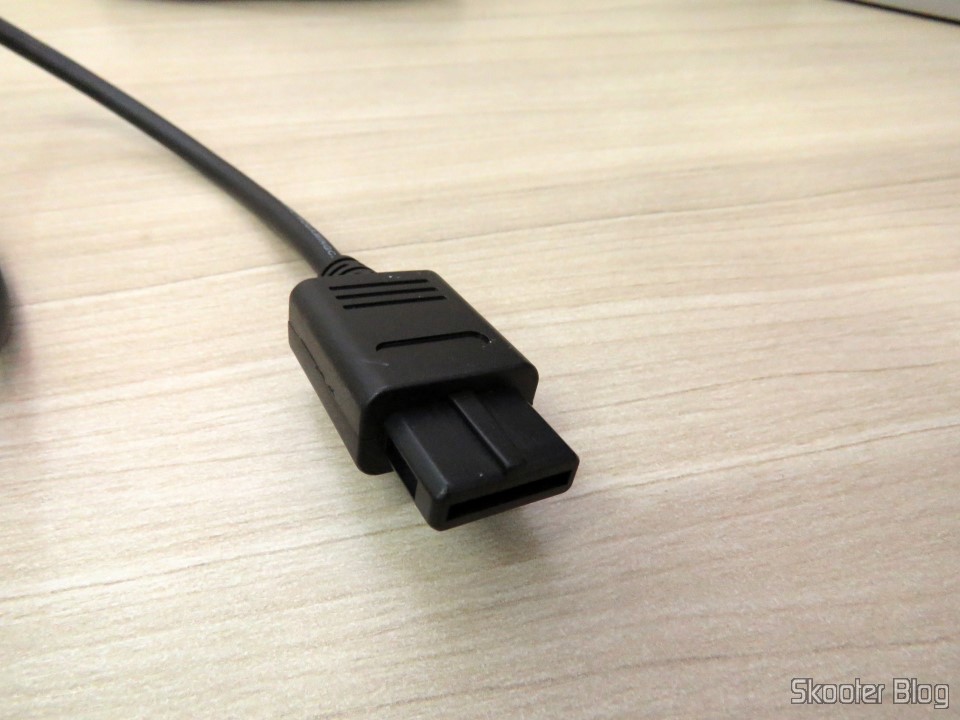

Plug para conectar ao Super Nintendo do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Plug para conectar ao Super Nintendo do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

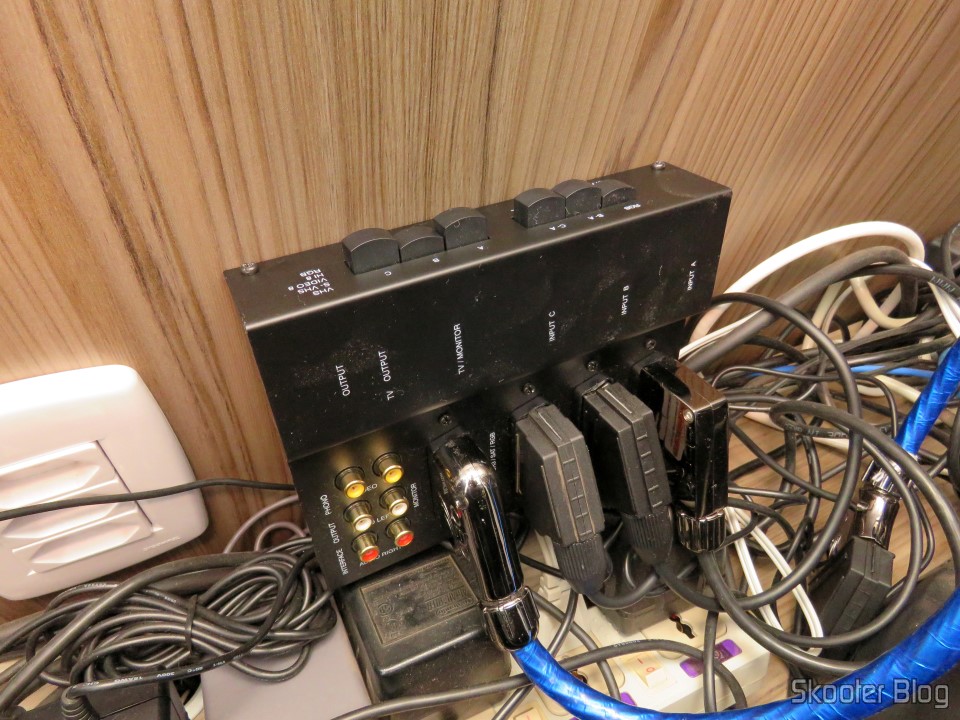

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC conectado ao Switch SCART RGB

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC conectado ao Switch SCART RGB

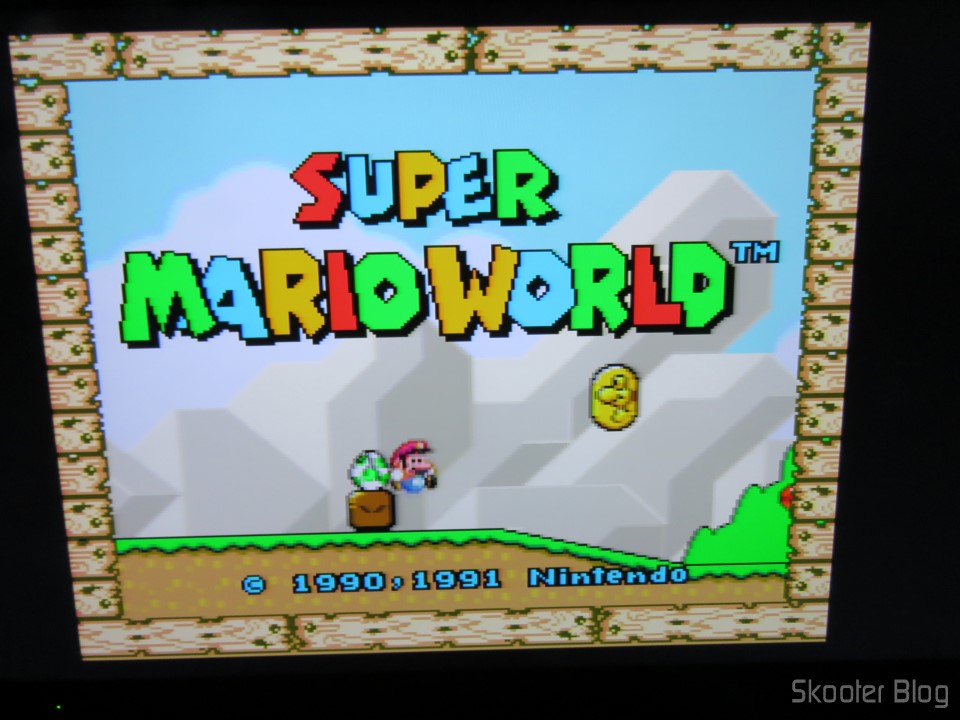

Imagem do Super Mario World através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do Super Mario World através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do Super Mario World através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do Super Mario World através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

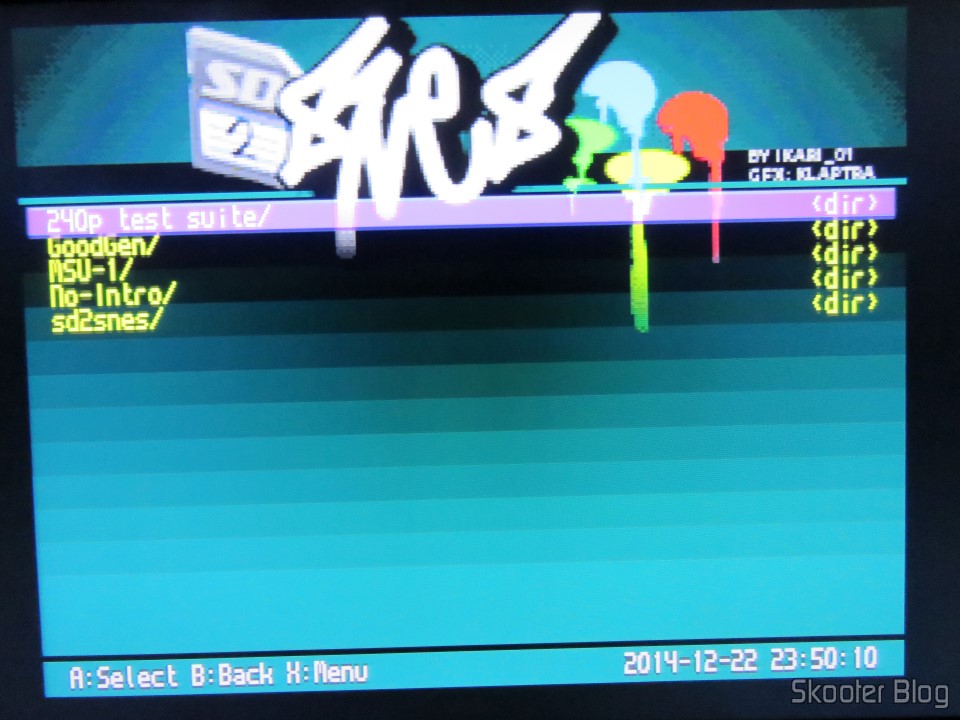

Imagem do menu do SD2SNES através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do menu do SD2SNES através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

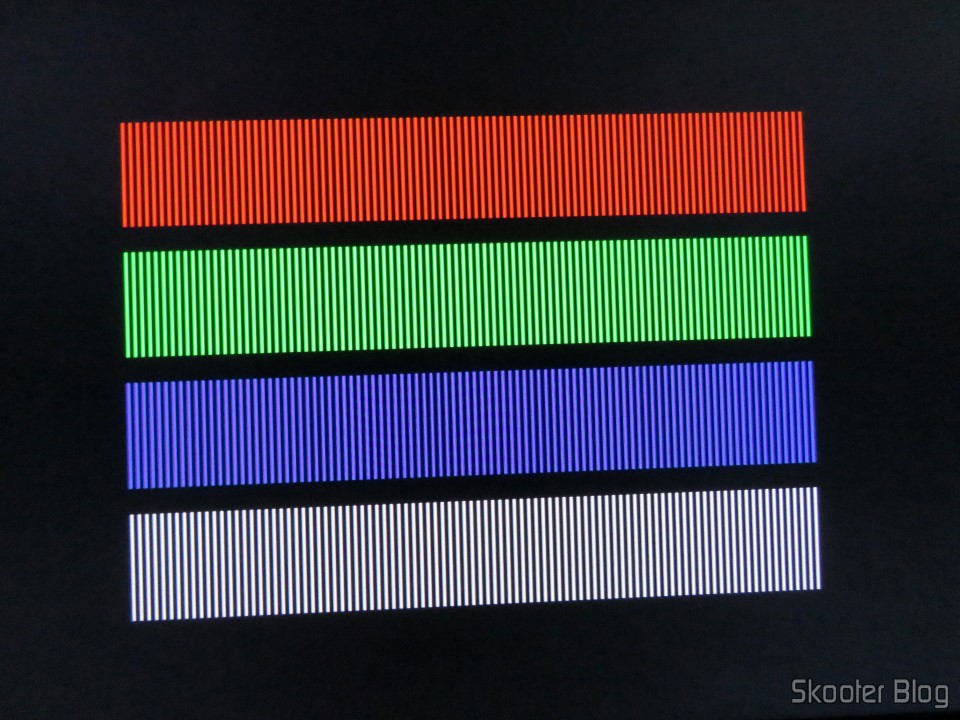

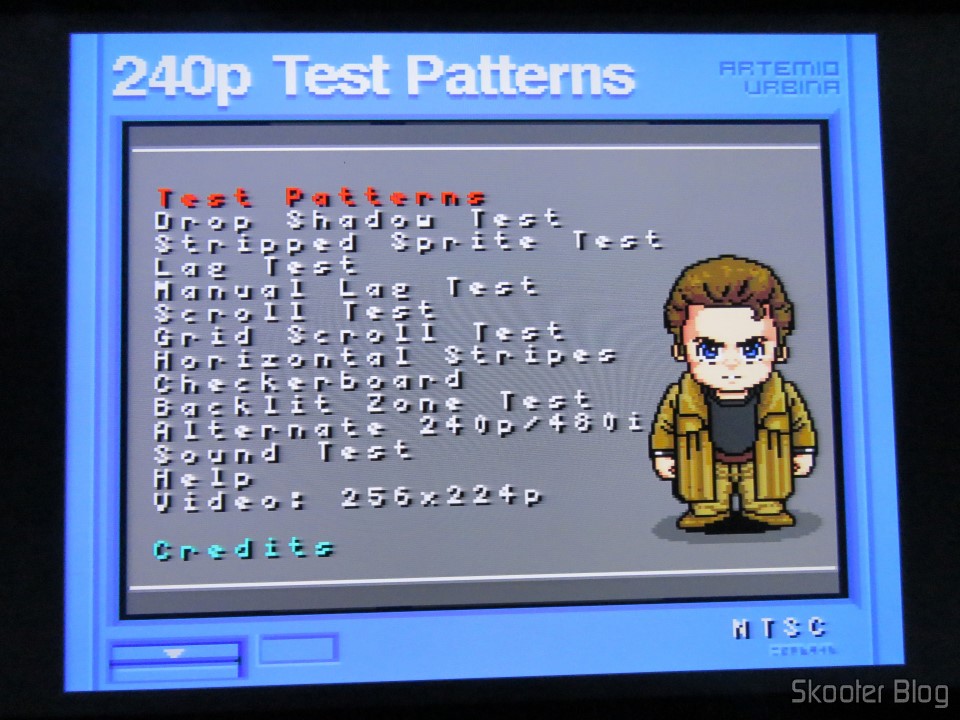

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do 240p test suite através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

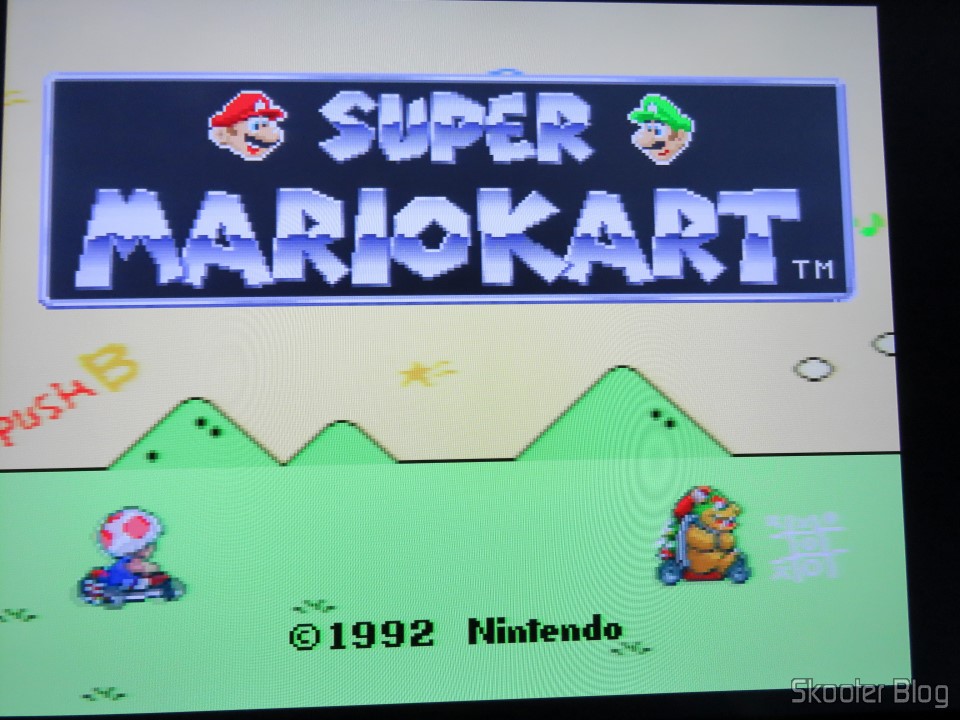

Imagem do Super Mario Kart através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do Super Mario Kart através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do Super Mario Kart através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

Imagem do Super Mario Kart através do Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC

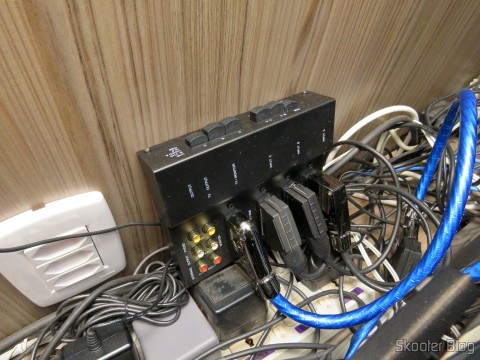

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC conectado ao Switch SCART RGB

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC conectado ao Switch SCART RGB

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC conectado ao Switch SCART RGB

Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M com CSYNC conectado ao Switch SCART RGB

Deixo também esses dois vídeos que mostram o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M em funcionamento:


Confira as informações de rastreamento do pacote. Mais uma vez os CDDs da minha cidade ficaram brincando de enviar o pacote um pro outro antes de entregar.

Data Local Situação
22/12/2014 19:23 CDD [Removido] Entrega Efetuada
22/12/2014 10:16 [Removido] Saiu para entrega ao destinatário
19/12/2014 17:28 CDD [Removido] Encaminhado
Em trânsito para CDD [Removido]
19/12/2014 09:59 CDD [Removido] Conferido
19/12/2014 09:39 CDD [Removido] Encaminhado
Em trânsito para CDD [Removido]
16/12/2014 16:07 CTE CAMPINAS – Valinhos/SP Encaminhado
Em trânsito para CDD [Removido]
09/12/2014 19:40 CTCI Paraná – Curitiba/PR Encaminhado
Em trânsito para CTE CAMPINAS – Valinhos/SP
09/12/2014 19:38 Unidade de Tratamento Internacional – BRASIL/BR Conferido
Liberado pela alfândega
09/12/2014 19:36 CTCI Paraná – Curitiba/PR Encaminhado
Em trânsito para CTE CAMPINAS – Valinhos/SP
09/12/2014 19:35 CTCI Paraná – Curitiba/PR Encaminhado
Em trânsito para CTE CAMPINAS – Valinhos/SP
09/12/2014 19:34 Unidade de Tratamento Internacional – BRASIL/BR Conferido
Liberado pela alfândega
09/12/2014 08:45 UNIDADE TRAT INTERNACIONAL PARANA – Curitiba/PR Encaminhado
Em trânsito para Fiscalizacao Aduaneira – Fiscalizacao Aduaneira/BR
09/12/2014 08:44 UNIDADE TRAT INTERNACIONAL PARANA – Curitiba/PR Conferido
Recebido/Brasil

E a tabela-resumo da compra:

Nome do Produto:
  1. Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M
  2. Cabo de interconexão SCART
Nome Original:
  1. Super Nintendo Entertainment System SNES Super Famicom SFC RGB AV Scart Cable NTSC TV lead wire cord
  2. SCART CABLE 1.5m GOLD PLATED LEAD FOR TV 21 PIN
Loja: Retro Gaming Cable
Valor:
  1. £ 9,99
  2. £ 2,99
Valor atual:
  1. £ 9,99
Forma de Pagamento: PayPal
Tipo de Frete: Airsure
Valor do Frete: £ 9,00
País de Origem do Pacote: Inglaterra
Data de Compra: 02/12/2014
Data de Envio: 03/12/2014
Data de Entrega: 22/12/2014
Tempo em Trânsito: 19 dias
Conteúdo Declarado:
  1. Scart Cable
  2. Scart Cable
Tipo de Conteúdo Assinalado: Gift
Valor Declarado:
  1. £ 10
  2. £ 5
Tributado: Não
Valor Tributável:
Valor do Imposto:

E vou encerrando por aqui com uma recomendação positiva para o Cabo SCART RGB para Super Nintendo (SNES) NTSC / PAL-M e também para a Retro Gaming Cables que pertence ao vendedor retro_gaming_cables do eBay.
