Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Este Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS (TV/FM Separator or combiner off air TV signals from FM signals FMTVS 75 OHMS NEW) serve para separar o sinal de TV VHF e UHF do sinal de rádio FM que chega em um único cabo, ou para juntar sinais de TV VHF e UHF e de rádio FM que estão em cabos separados.

Para explicar melhor o funcionamento, falarei primeiramente um pouco da minha configuração. Tenho um par de antenas externas em minha casa, uma de VHF (Antena Externa Log Periódica VHF PQVT-3004 ProEletronic) e uma de UHF (Antena Externa Log Periódica UHF PQ45-1300 ProEletronic), para sintonizar os canais da TV aberta terrestre (digital e analógica). O sinal de ambas passa por um misturador e desce por um conduíte.

Inicialmente eu usava este sinal apenas para as TVs. Mas note que a frequência das rádios FM,  88~108 MHz, fica entre as faixas de VHF baixo e alto. Os canais VHF de 2 a 6 ocupam a faixa de 54 MHz a 88 MHz, enquanto os canais VHF de 7 a 13 ocupam a faixa de 174 a 216 MHz. E, caso você esteja curioso, no espaço que sobrou entre 108 MHz e 174 MHz há faixas utilizadas em comunicação e navegação de aeronaves, frequência de radioamadores (144 MHz a 148 MHz), faixas de rádios utilizadas em serviços (polícia, bombeiros, etc.), dentre outros.

Mas o que importa aqui, é que uma boa antena de VHF de banda total tipicamente também é uma boa antena de FM, uma vez que não só as frequências são semelhantes, como a faixa de FM é imediatamente adjacente ao VHF baixo e abaixo do VHF alto, de modo que as antenas de VHF normalmente também cobrem essa faixa.

Um belo dia resolvi ligar o cabo que vem das antenas diretamente no meu Receiver Yamaha RX-A830 e notei que ele pegou uma boa quantidade de rádios FM. Porém, se eu passar a antena pelo meu amplificador de sinal VHF/UHF (um Amplificador de Linha VHF / UHF 30dB Bivolt – PQAL-3000 Proeletronic) e depois ligá-la no Receiver Yamaha RX-A830, ele passa a pegar mais estações de FM ainda, mas apenas as que estão nas faixas mais baixas. Claramente esse meu amplificador filtra as frequência de FM, o que é normal, pois tais frequências poderiam atrapalhar o sinal da TV. As das faixas mais baixas estão bem próximas do canal 6 e por isso são pouco atenuadas, mas as mais altas acabam totalmente atenuadas.

A solução que encontrei foi colocar um divisor de sinal, como o Holland GHS-2, antes do amplificador, de modo que o sinal das antenas entra diretamente no divisor, uma saída vai para o Amplificador de Linha VHF / UHF e a outra vai para o Receiver Yamaha RX-A830. Depois ainda melhorei a configuração, acrescentando um booster que estava parado aqui entre o divisor e o Receiver. Este booster tem uma chave para selecionar se o sinal de rádio FM deve ou não ser descartado (FM Trap). Basta selecionar para não descartá-lo, e aí o Receiver passou a pegar ainda mais estações.

O único problema de minha configuração é que divisores como o Holland GHS-2 dividem o sinal com uma perda de -3,5dB. Essa perda seria desprezível após o amplificador, mas antes do amplificador não é legal ficar tendo muitas perdas. Além disso, apenas dividir o sinal não é a melhor solução, pois o sinal FM será descartado logo em seguida pelo Amplificador de Linha VHF / UHF, e o sinal de VHF e UHF não será aproveitado pelo Receiver.

É aí que entra o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS. Ele recebe o sinal direto das antenas e em vez de dividi-lo por igual, ele pega as frequências de rádio FM e coloca em uma saída, e pega as frequências de TV VHF e UHF e coloca na outra saída. Infelizmente não encontrei especificações para saber qual é a atenuação por conta da perda de inserção, mas  certamente é algo abaixo do -3,5dB, provavelmente na faixa de -0,5dB a -1,5dB, como é comum em diplexers, por exemplo.

Não consegui encontrar nenhum dispositivo deste tipo no Brasil, então precisei verificar no exterior. Encontrei o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS na Amazon e no eBay, sendo que na Amazon estava mais barato, então minha compra foi lá. O pacote veio pela iParcel (da UPS) até o Brasil e depois foi encaminhado por PAC. Chegou em apenas 12 dias. O depósito para impostos foi US$ 15,50, mas a Amazon reembolsou US$ 5,50 no dia seguinte à chegada do pacote, o que me leva a crer que por algum motivo não foi cobrado ICMS ou não foi cobrado imposto sobre o frete. No Brasil se paga tantos impostos que é até uma surpresa quando a extorsão é um pouco menor que a esperada, apesar de ainda muito alta.

Instalei o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS e ele está funcionando perfeitamente. Não sei quantificar o quanto ele melhorou o sinal de TV ou de FM, pois foram várias mudanças praticamente juntas. Ajustei plugs que estavam ruins, trocamos o combinador dos sinais de VHF e UHF (falarei dele no próximo artigo), mudamos o posicionamento das antenas e o resultado geral foi uma melhora, mas não dá para saber qual foi a contribuição de cada elemento.

Por fim, vale informar que, segundo a descrição na Amazon, o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS também atua como combinador, então quem tem uma antena exclusiva para FM e outra(s) para TV, pode combinar o sinal delas no mesmo cabo usando este dispositivo. Não é o meu caso, então não testei essa alternativa.

Confira algumas fotos do Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS:

Pacote da Amazon com o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Pacote da Amazon com o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Pacote da Amazon com o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Pacote da Amazon com o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS, em sua embalagem e papelada da Amazon

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS, em sua embalagem e papelada da Amazon

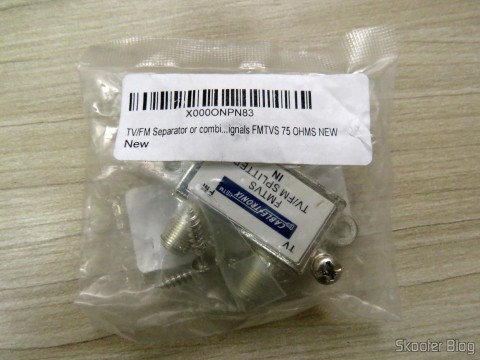

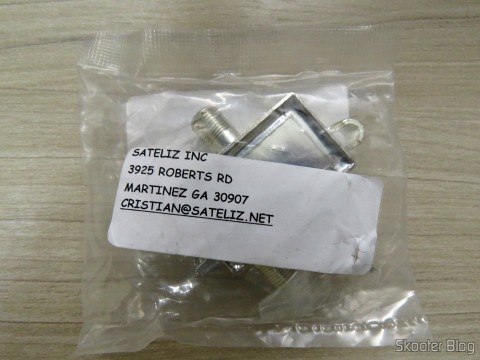

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS, em sua embalagem

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS, em sua embalagem

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS, em sua embalagem

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS, em sua embalagem

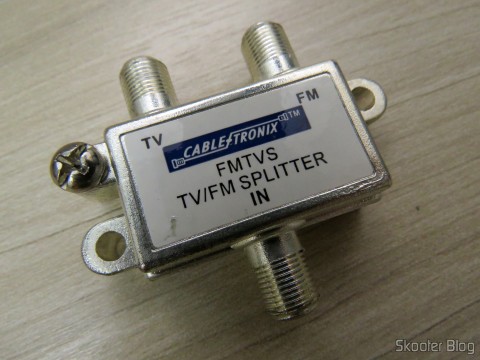

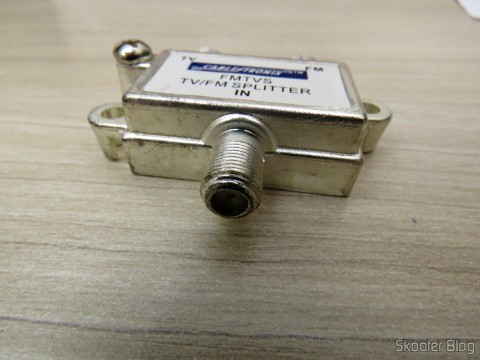

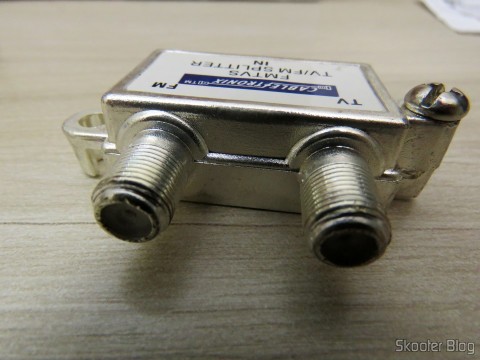

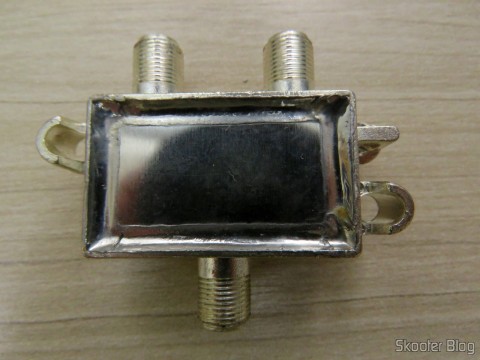

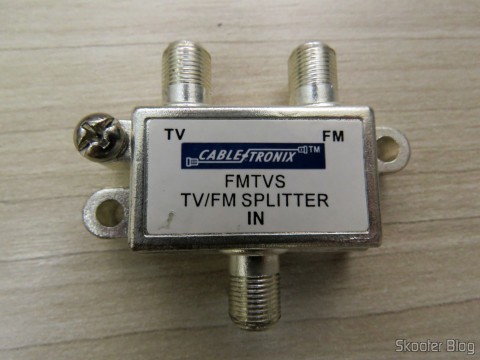

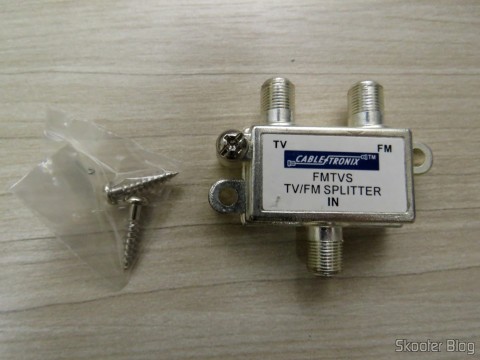

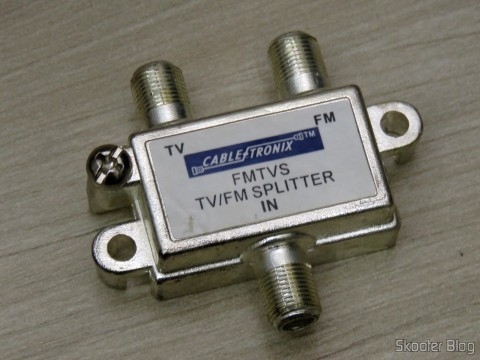

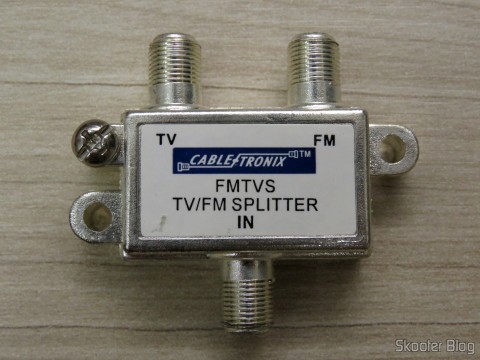

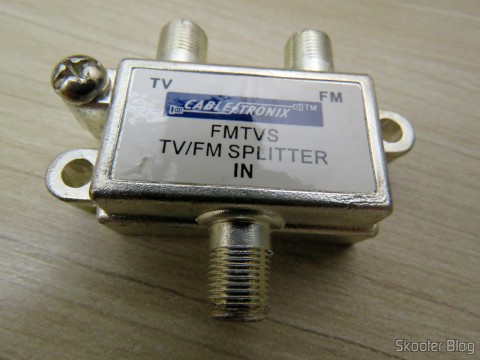

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS

Estas são as informações de rastreamento do pacote fornecidas pelo i-Parcel:

Event Event Date City State / Province Country Code
Delivered 3/3/2016 10:49:00 PM [Removido] BR
Out for delivery 3/3/2016 5:29:00 PM [Removido] BR
Processed through transit hub 2/29/2016 1:40:00 PM Guarulhos BR
Completed customs clearance process 2/26/2016 7:38:00 PM
Package arrived in the destination country and is awaiting release from the Customs clearing agency 2/26/2016 3:28:00 PM BR
Exported i-Parcel and in transit to country of destination 2/23/2016 9:55:00 PM Los Angeles US
Received at i-Parcel 2/22/2016 5:34:58 PM Los Angeles US
Your shipment is destined for a country that requires information prior to arrival. Please contact UPS i-parcel at [email protected] 2/20/2016 6:23:33 AM Edison US
Package details received electronically from Seller 2/20/2016 6:23:12 AM

E estas são as informações de rastreamento fornecidas pelos Correios:

Data Local Situação
03/03/2016 17:49 CDD [Removido] Entrega Efetuada
03/03/2016 12:29 [Removido] Saiu para entrega ao destinatário
01/03/2016 14:00 CTE CAMPINAS – Valinhos/SP Encaminhado
Em trânsito para CDD [Removido]
29/02/2016 15:59 CTE VILA MARIA – Sao Paulo/SP Encaminhado
Encaminhado para CTE CAMPINAS – Valinhos/SP
29/02/2016 08:40 AGF PRACA OITO DE DEZEMBRO – Guarulhos/SP Encaminhado
Em trânsito para CTE VILA MARIA – Sao Paulo/SP
26/02/2016 19:18 AGF PRACA OITO DE DEZEMBRO – Guarulhos/SP Postado depois do horário limite da agência
Objeto sujeito a encaminhamento no próximo dia útil

Por fim, deixo a tabela-resumo da compra:

Nome do Produto: Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS
Nome Original: TV/FM Separator or combiner off air TV signals from FM signals FMTVS 75 OHMS NEW
Loja: Amazon
Valor: US$ 9,16
Valor atual: US$ 9,16
Forma de Pagamento: Cartão de Crédito Mastercard Pré-Pago da Payoneer
Tipo de Frete: AmazonGlobal Standard Shipping
Valor do Frete: US$ 7,14
País de Origem do Pacote: EUA
Data de Compra: 19/02/2016
Data de Envio: 20/02/2016
Data de Entrega: 03/03/2016
Tempo em Trânsito: 12 dias
Conteúdo Declarado: 8544.42.9000 – telephony cable – New (count 1)
Tipo de Conteúdo Assinalado: Gift
Valor Declarado: US$ 9,16 + US$ 7,14 = US$ 16,30
Tributado: Sim
Valor Tributável: ?
Valor do Imposto: US$ 10,00
E vou encerrando por aqui com uma avaliação positiva para o Separador ou Combinador de TV e FM 75 Ohms Cabletronix FMTVS (TV/FM Separator or combiner off air TV signals from FM signals FMTVS 75 OHMS NEW) e mais uma avaliação positiva para a Amazon. Não se esqueça de compartilhar o artigo com seus amigos se você gostou. Boa diversão e boas compras. 🙂
