Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Neste artigo falo sobre o Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, que suporta Dolby Digital AC3, DTS e LPCM. Foi adquirido na AliExpress na loja Damsel Apparel & Accessories Store.

Motivação

A ideia era utiliza-lo em conjunto com a minha Smart TV Panasonic Viera 40″ – TC-40DS600B, decodificando o áudio Dolby Digital da Sky, visto que a TV não é capaz de fazê-lo como fazem as TVs da Sony.

É claro que eu poderia configurar o decodificador da Sky para enviar apenas áudio LPCM Estéreo, mas com isso o meu ponto principal, onde fica meu Receiver Yamaha RX-A830, também ficaria limitado à áudio estéreo, sem poder aproveitar o áudio Dolby Digital 5.1 de alguns canais.

Como Funciona

Pela descrição do Decodificador e Extrator de Áudio, imaginei que ele seria capaz de decodificar o som Dolby Digital da entrada HDMI e transmiti-lo como LPCM na saída HDMI. Mas na prática não é isso que acontece.

O fato é que a chave seletora do Decodificador e Extrator de Áudio serve apenas para configurar o EDID que será passado para a fonte. No modo PASS ele passa diretamente o EDID da própria TV, e nos modos 2CH e 5.1CH ele substitui o EDID pelo seu próprio.

De acordo com o EDID recebido, a fonte pode passar apenas o sinal que a TV suporta. Mas na prática o decodificador da Sky, ou o meu splitter HDMI, ignora o EDID. E ainda que não ignorasse não seria uma boa ideia, pois cairia novamente no problema de deixar o ponto principal apenas com som estéreo.

Assim, nos meus testes as saídas do Decodificador e Extrator de Áudio efetivamente fizeram o seguinte:

  • Na saída HDMI temos exatamente o mesmo sinal que há na entrada HDMI, seja ele LPCM ou Dolby Digital AC3, nada de decodificação, apenas um pass-thru.
  • Na saída SPDIF também temos exatamente o mesmo sinal de áudio que há na entrada HDMI, seja ele LPCM ou Dolby Digital, ou seja, ele atua somente como extrator de áudio. DTS eu não testei. Também não testei LPCM 5.1, mas certamente não passa pois a largura de banda do SPDIF não permite.
  • A saída VGA eu também não testei.
  • Nas saídas analógicas temos efetivamente o áudio analógico decodificado, seja a fonte LPCM, Dolby Digital 2.0 ou Dolby Digital 5.1. É a única saída onde há efetivamente decodificação de áudio. Caso o som seja estéreo, só haverá sinal nas duas saídas correspondentes.

Desembalando e Testando

Decodificador e Extrator de Áudio veio embalado apenas em uma espuma, acompanhado de fonte e manual de instruções.

Pacote com o Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Pacote com o Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

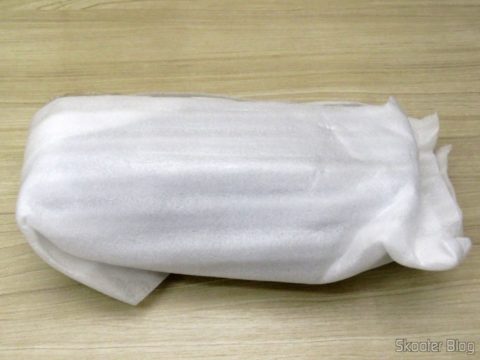

Desembalando o Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Desembalando o Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

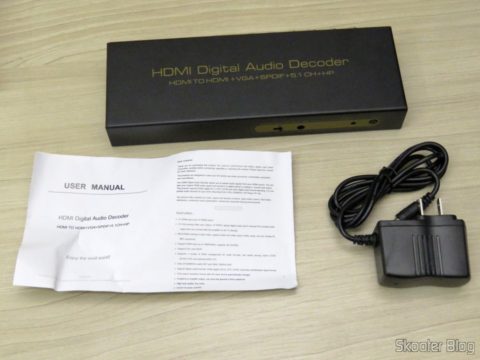

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, manual de instruções e fonte de alimentação

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, manual de instruções e fonte de alimentação

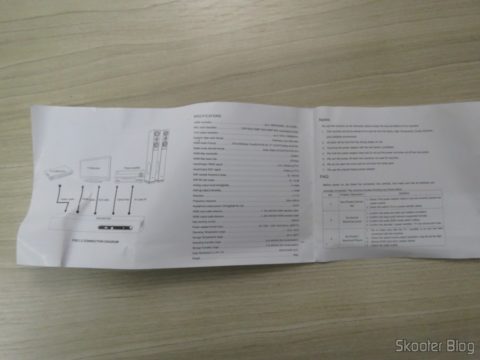

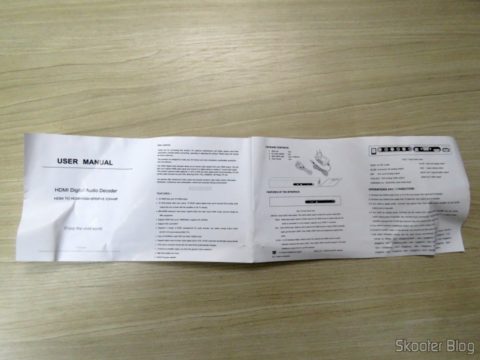

Manul de Instruções do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Manul de Instruções do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Manul de Instruções do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Manul de Instruções do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

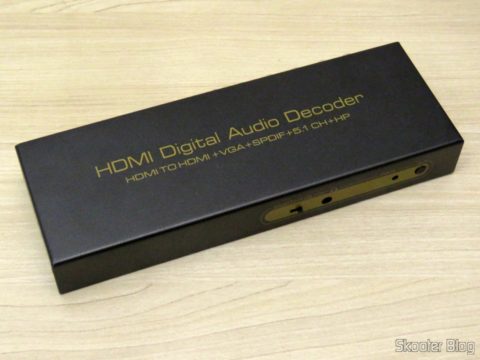

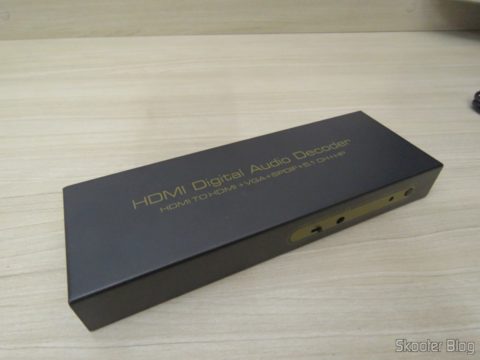

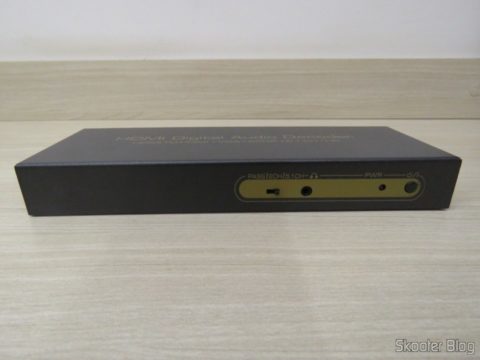

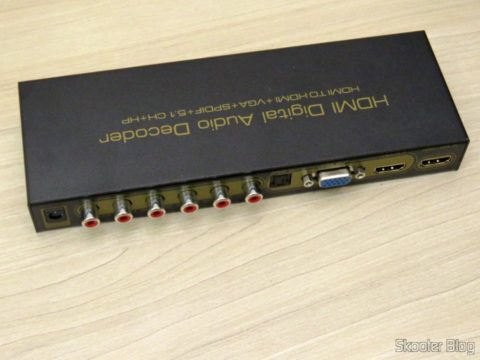

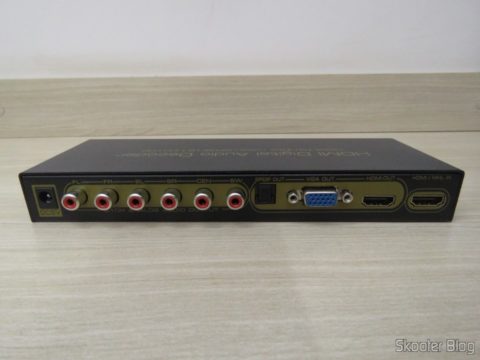

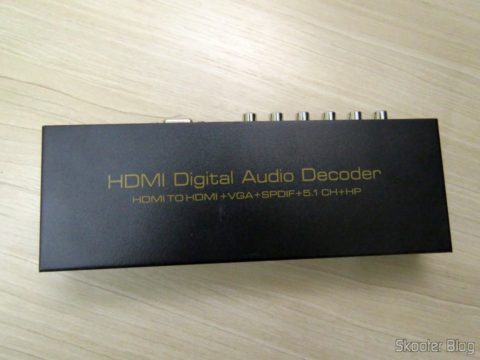

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

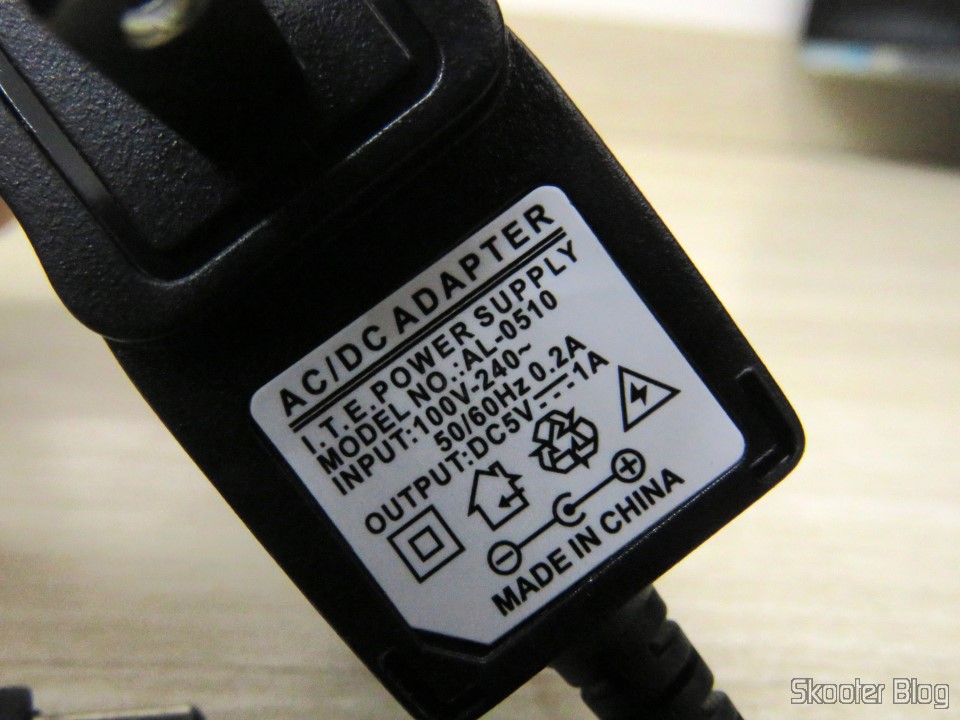

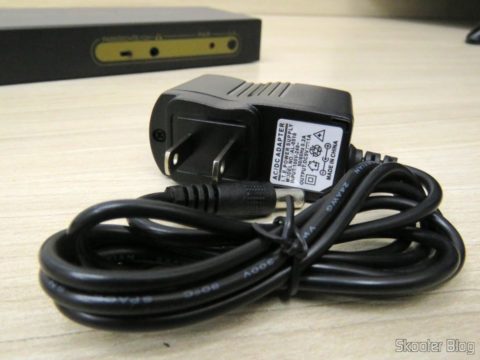

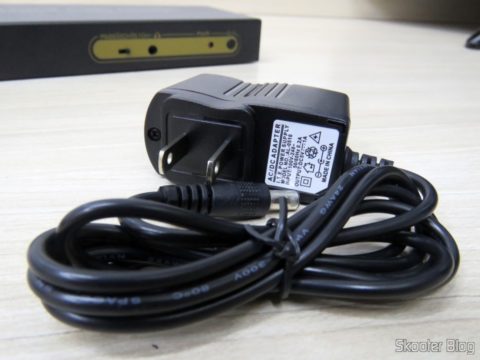

Fonte de Alimentação do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Fonte de Alimentação do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Fonte de Alimentação do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Fonte de Alimentação do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Fonte de Alimentação do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Fonte de Alimentação do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

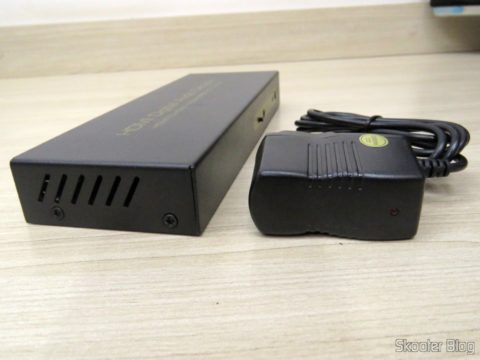

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1 e sua Fonte de Alimentação

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1 e sua Fonte de Alimentação

De início ele simplesmente não ligou. Resolvi então abri-lo e ao tirar a placa de dentro do case metálico ele passou a funcionar. Aparentemente a montagem causou algum curto, tive um certo trabalho para conseguir monta-lo de forma que continuasse funcionando.

Ao ver a placa também notei uma curiosidade: os circuitos integrados estão com as inscrições raspadas, de forma que não é possível identifica-los. Parece ser uma forma que os chineses encontraram de proteger este projeto, uma vez que é comum clonarem tudo que é possível por lá.

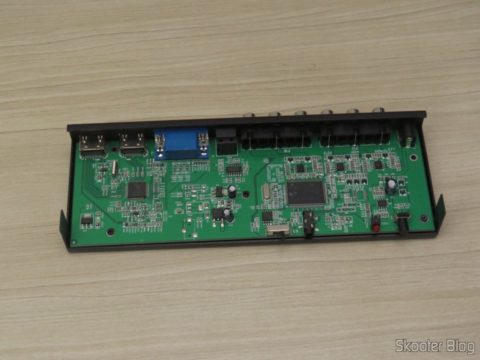

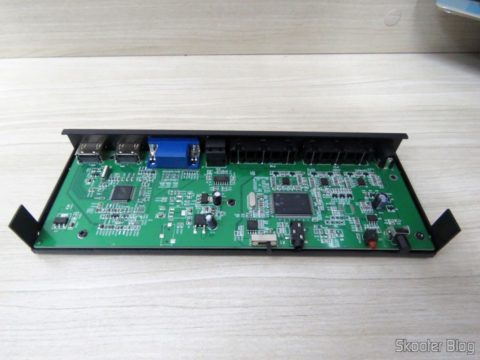

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, por dentro

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, por dentro

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, por dentro

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, por dentro

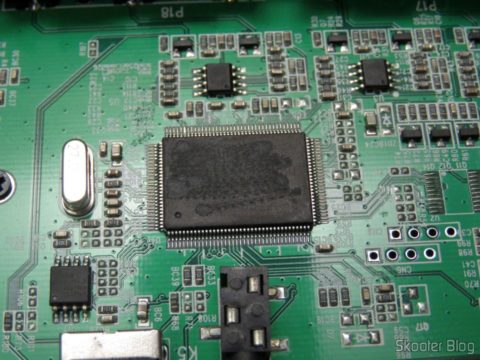

CIs raspados no Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

CIs raspados no Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

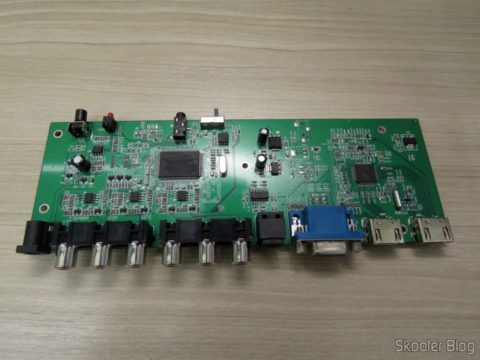

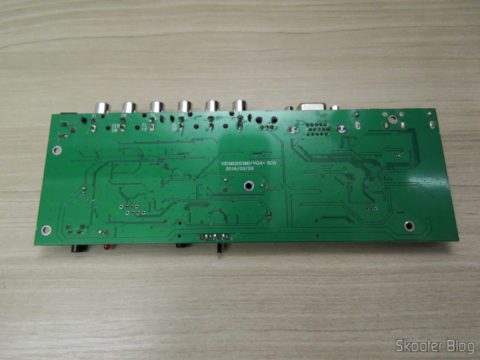

Placa de Circuitos do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Placa de Circuitos do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Placa de Circuitos do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Placa de Circuitos do Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1

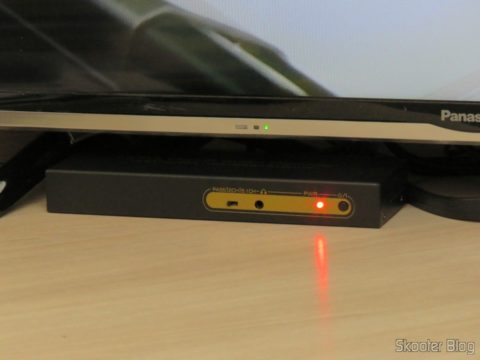

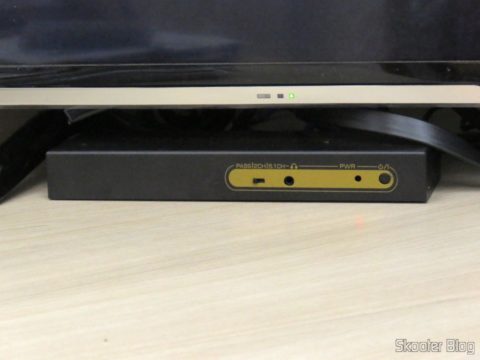

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, em funcionamento

Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, em funcionamento

Confira também o vídeo do unboxing do Decodificador e Extrator de Áudio:

Instalação

Uma vez que ficou claro como o Decodificador e Extrator de Áudio funciona, eu até tentei utilizar o som decodificado das saídas analógicas, uma vez que a Smart TV Panasonic Viera 40″ – TC-40DS600B tem entradas de áudio analógico estéreo e permite adicionar o áudio analógico estéreo à imagem digital da entrada HDMI.

Dessa forma, o sinal que vem da Sky pelo extensor HDMI entra no Decodificador e Extrator de Áudio, de onde sai um cabo HDMI e um cabo duplo RCA para a TV.

Esta configuração permite assistir perfeitamente os canais com áudio LPCM 2.0 e Dolby Digital 2.0 da Sky. Porém, nos canais que oferecem áudio Dolby Digital 5.1, ficamos sem os canais central, surround esquerdo e direito e subwoofer. Isto é péssimo. Em filmes, por exemplo, a maioria dos diálogos estão no canal central e ficam ausentes nessa configuração, como pode ser visto no vídeo a seguir.

Considerações Finais

Acabei concluindo que o Decodificador e Extrator de Áudio é inútil para o propósito que eu vinha buscando. Sua propaganda é um tanto enganosa, pois ele decodifica apenas para as saídas analógicas, as saídas digitais são meros extratores.

Além disso, ele não é capaz de converter áudio 5.1 para 2.0 em nenhuma hipótese. Seu uso fica, portanto, limitado ao de extrator, para o qual existem outras soluções mais baratas, e ao de decodificador 5.1 para conjuntos de caixas acústicas amplificadas que não fazem decodificação, como é comum em vários modelos destinados a PCs.

Relatei os problemas ao vendedor e entramos em um acordo onde ele me reembolsou US$ 10,00 e fiquei com o equipamento para algum uso futuro, evitando ter de retornar o equipamento.

Quanto ao problema da TV, acabei optando por usar um antigo receiver da Onkyo, de um kit integrado HT Onkyo HTS5400. Eu havia aposentado este receiver quando ele começou a dar problemas nas entradas HDMI. Mantive as caixas dele, mas substituí o receiver pelo Yamaha RX-V675, e depois pelo Yamaha RX-A830. Recentemente, o receiver Onkyo foi consertado, com a troca da placa HDMI, mas ficou sem uso por falta de caixas.

Cheguei a considerar a compra de um conjunto de caixas pequenas, como o JBL Cinema 610, que tem um bom tamanho para um escritório. Porém, achei melhor investir em caixas melhores para a sala e trazer as caixas do Onkyo de volta para o Onkyo.

Assim fiquei com áudio 7.1 no escritório e resolvi os problema de decodificação de Dolby Digital. As caixas ficaram um pouco grandes e o posicionamento não ficou ideal, mas gostei do resultado.

Confira as informações de rastreamento do pacote:

Data Local Situação
06/10/2016 18:10 CDD [Removido] Entrega Efetuada
06/10/2016 10:57 [Removido] Saiu para entrega ao destinatário
16/09/2016 10:48 CEINT CURITIBA – CURITIBA/PR Encaminhado
Em trânsito para RFB – Liberado sem Tributação/BR
01/09/2016 14:20 UNIDADE INTERNACIONAL CURITIBA – CURITIBA/PR Conferido
Recebido/Brasil
24/08/2016 11:11 CHINA – CHINA/CN Encaminhado
Em trânsito para Unidade de Tratamento Internacional – BRASIL/BR
23/08/2016 16:25 CHINA – CHINA/CN Postado

E a tabela-resumo da compra:

Nome do Produto: Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1
Nome Original: Pro HDMI to HDMI + Audio Decoder Extractor Splitter HDMI to SPDIF Digital Optical/ Analog 5.1 Support Dolby Digital AC3,DTS,LPCM
Loja: AliExpress | Loja: Damsel Apparel & Accessories Store
Valor: US$
Valor atual: US$ 36,30
Forma de Pagamento: Cartão de Crédito Visa Internacional
Tipo de Frete: China Post Registered Air Mail
Valor do Frete: Gratuito
País de Origem do Pacote: China
Data de Compra: 21/08/2016
Data de Envio: 23/08/2016
Data de Entrega: 06/10/2016
Tempo em Trânsito: 44 dias
Conteúdo Declarado: 18745163 HDMI…
Tipo de Conteúdo Assinalado:
Valor Declarado: US$ 17
Tributado: Não
Valor Tributável:
Valor do Imposto:

E vou encerrando por aqui o artigo sobre o Decodificador e Extrator de Áudio HDMI para HDMI, SPDIF e Analógico 5.1, com uma recomendação negativa para o produto e para a loja Damsel Apparel & Accessories Store, pois o produto tem muito pouca utilidade prática, veio com defeito que tive que consertar, e a descrição é enganosa. Compartilhe o artigo com seus amigos se você gostou ;). Se você também quiser fazer suas compras na AliExpress, direto de Hong Kong, clique aqui e boas compras.
