Extensor HDMI Lenkeng LKV375 HDBaseT por Par Trançado Único


Neste artigo apresento o Extensor HDMI Lenkeng LKV375 HDBaseT por Par Trançado Único, que funciona com os cabos de rede Cat5e, Cat6 ou Cat7. Ele conta com alcance de até 70 metros, com transmissor e receptor IR para estender também o controle remoto, e suporta resoluções até 4K em 30 Hz e 1080p em 60 Hz, incluindo 1080p 48bppp e 1080p 3D.

A aquisição do o Extensor HDMI Lenkeng LKV375 foi feita na AliExpress, loja ShenZhen KeyCube Electronics Co., Ltd.

Para que serve o Extensor HDMI Lenkeng LKV375?

Este Extensor HDMI Lenkeng LKV375 está substituindo o meu Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11, que repentinamente começou a transmitir apenas em resoluções até 480p, sabe-se lá por qual motivo.

A função do meu Lenkeng LKV375 é transmitir imagem e som da Sky da sala para meu quarto, sem qualquer perda de qualidade, fazendo assim um ponto escravo, exibindo o mesmo canal da TV principal, mas com a facilidade de poder trocar canais mesmo no ponto escravo, graças ao extensor de controle remoto, um bônus sobre o LM-EX11, que não tinha essa função.

LKV375 também serve para estender o sinal de qualquer outra TV por satélite ou a cabo, ou qualquer outra fonte HDMI como reprodutores de mídia, videogames, computadores, etc.

Por que escolhi o Extensor HDMI Lenkeng LKV375?

Quando comecei a pesquisar por um extensor HDMI, fiquei fortemente inclinado a adquirir outro modelo da Lenkeng, o LKV373 V3, que funciona sobre TCP/IP, ou seja, ele pode usar a rede Ethernet existente, o que é bom para quem não tem como passar mais um cabo par-trançado do ponto de origem até o ponto escravo, mas já tem rede passada. Não é o meu caso, mas a possibilidade não deixa de ser interessante.

Outra vantagem é que para múltiplos pontos escravos só é necessário um único transmissor, pois os receptores podem ser comprados separadamente, e o mesmo transmissor se encarrega de enviar o sinal para todos os receptores.

Mas o LKV373 V3 tem a desvantagem de não transmitir o sinal do controle remoto. Além disso, analisando-o melhor, notei que ele também tem alguns problemas: utiliza uma compressão forte na imagem e converte fontes entrelaçadas para progressivas, além de não transmitir áudio codificado, como Dolby Digital. Também há relatos de que ele sobrecarrega a rede e a deixa lenta.

Para uso com videogames, o LKV373 V3 também não é viável por conta da latência. Por fim, para usá-lo com único transmissor e múltiplos receptores com os cabos que já tenho exclusivamente para isso, teria que adquirir também um bom switch, possivelmente um Gigabit Ethernet.

Vale mencionar ainda que o LKV373 V3 tem funcionamento totalmente diferente das versões anteriores. A versão 3 trabalha com um protocolo chamado HDbitT, e usa o formato h.264, enquanto versões anteriores trabalham com MJPEG, e tem vários clones no mercado que podem ou não ter o mesmo funcionamento.

Para o problema do LKV373 V3 não transmitir o sinal do controle remoto, agora já há uma solução que é o modelo LKV373IR, este sim incluindo transmissor e receptor de infravermelho.

Descartados os modelos IP, cheguei a considerar o modelo LKV372, que também usa um único cabo cat5e ou cat6. É um modelo barato, mas não há indicação de que use qualquer padrão conhecido. Como já tive problemas com o LINK-MI LM-EX11, achei melhor optar por um modelo mais avançado.

Por fim, a opção acabou sendo pelo Lenkeng LKV375, que segue o padrão HDBaseT, e transmite o sinal sem perdas, tanto vídeo quanto áudio, suportando também áudio codificado como Dolby Digital. Isto é possível pois ele trabalha com a mesma largura de banda de um cabo HDMI 1.4: 10,2 GBps.

Segundo as especificações, com o LKV375 é possível transmitir vídeo até Full HD (1080p) em 60 Hz com profundidade de cor de até 36 bits por até 60 metros usando cabo cat5e ou superior. Para vídeo 1080p 60 Hz com profundidade de cor de 48 bits, 1080p 60Hz 3D ou 4K x 2K em 30 Hz, a distância com o cat5e cai para até 35 metros. Usando cabo cat6A ou superior, as distâncias sobem para 70 metros e 40 metros, respectivamente.

Para quem precisa de mais distância, há ainda o modelo LKV375-100, cujo alcance sobe para 100 metros, e 70 metros, nas situações já descritas acima.

Note que resoluções de 4K em 60 Hz não são possíveis, pois isso requer uma largura de banda de 18 Gbps, tal qual o padrão HDMI 2.0. Isto é possível com o HDBaseT versão 2, mas não com a versão 1 que é a implementada no LKV375. Não conheço ainda nenhum extensor HDMI que empregue o padrão HDBaseT v2. Como a Sky não tem nem canais 1080p ainda (o máximo é 1080i e 720p), então 4K provavelmente ainda é uma realidade bem distante.

Quanto ao áudio, tanto o LPCM 2.0 quanto o Dolby Digital 5.1 da Sky funcionam. Mas o dispositivo também suporta áudio de alta largura de banda, como LPCM de múltiplos canais, Dolby True HD e DTS-HD. Os protocolos CEC e HDCP também são suportados.

A embalagem vem com um transmissor HDMI, um receptor HDMI, uma fonte de alimentação, um transmissor IR, um receptor IR e o manual de instruções. A fonte de alimentação usa o padrão europeu, totalmente compatível com o padrão brasileiro, e pode ser ligada tanto no transmissor quanto no receptor. A energia será transmitida para o outro dispositivo pelo próprio cabo de rede, dispensando uma segunda fonte de alimentação.

Tipicamente o transmissor IR será ligado no receptor HDMI e o receptor IR será ligado no transmissor HDMI, de forma que o sinal do controle remoto flua do ponto escravo para o ponto principal. Mas também é possível ligar de maneira inversa, fazendo com que o sinal de IR do ponto principal vá para o ponto escravo.

Confira algumas fotos:

Pacote com o Extensor HDMI Lenkeng LKV375 HDBaseT

Pacote com o Extensor HDMI Lenkeng LKV375 HDBaseT

Desembalando o pacote com o Extensor HDMI Lenkeng LKV375 HDBaseT

Desembalando o pacote com o Extensor HDMI Lenkeng LKV375 HDBaseT

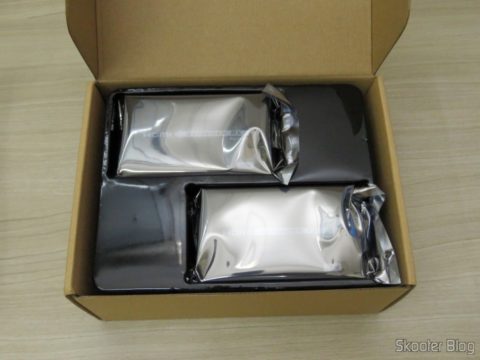

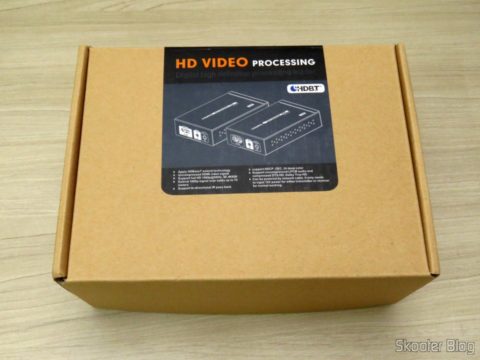

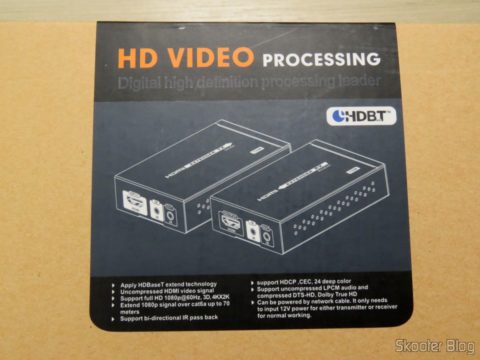

Extensor HDMI Lenkeng LKV375 HDBaseT em sua embalagem

Extensor HDMI Lenkeng LKV375 HDBaseT em sua embalagem

Extensor HDMI Lenkeng LKV375 HDBaseT em sua embalagem

Extensor HDMI Lenkeng LKV375 HDBaseT em sua embalagem

Extensor HDMI Lenkeng LKV375 HDBaseT em sua embalagem

Extensor HDMI Lenkeng LKV375 HDBaseT em sua embalagem

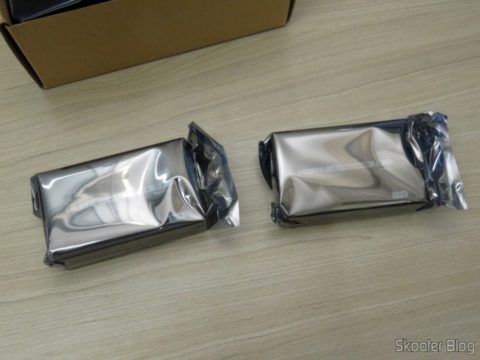

Transmissor e Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor e Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

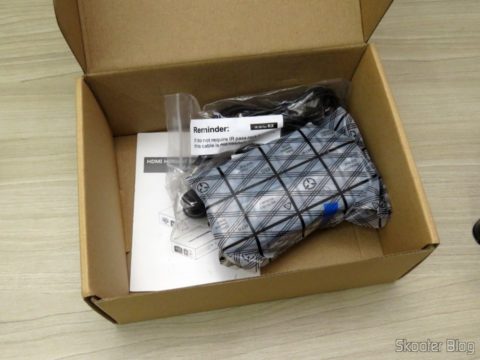

Fonte de Alimentação, manual e cabos IR do Extensor HDMI Lenkeng LKV375 HDBaseT

Fonte de Alimentação, manual e cabos IR do Extensor HDMI Lenkeng LKV375 HDBaseT

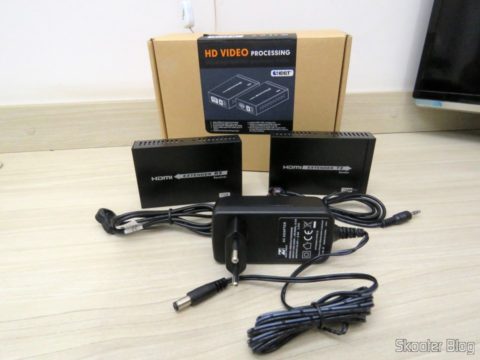

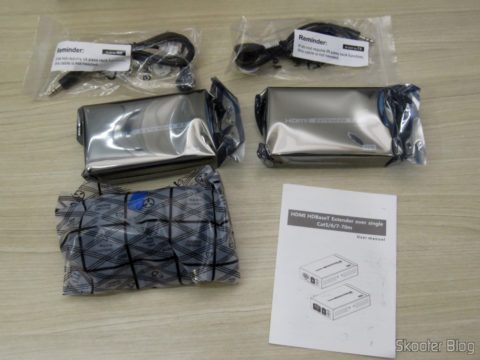

Todos os itens do Extensor HDMI Lenkeng LKV375 HDBaseT

Todos os itens do Extensor HDMI Lenkeng LKV375 HDBaseT

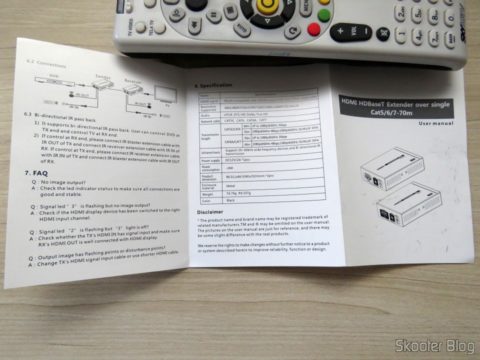

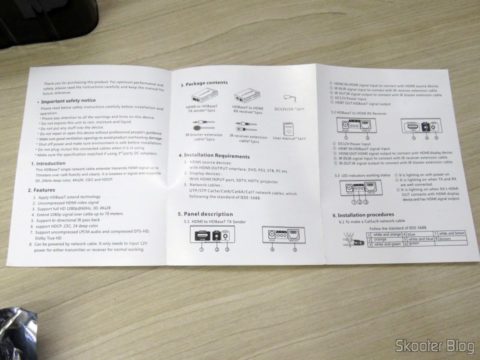

Manual de Instruções do Extensor HDMI Lenkeng LKV375 HDBaseT

Manual de Instruções do Extensor HDMI Lenkeng LKV375 HDBaseT

Todos os itens do Extensor HDMI Lenkeng LKV375 HDBaseT

Todos os itens do Extensor HDMI Lenkeng LKV375 HDBaseT

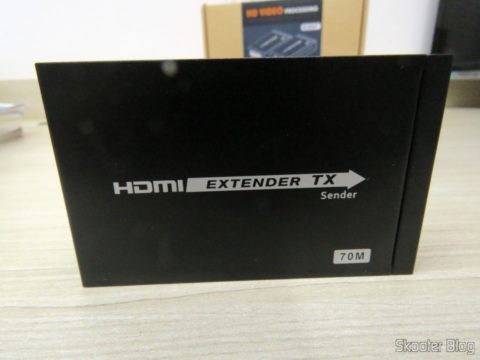

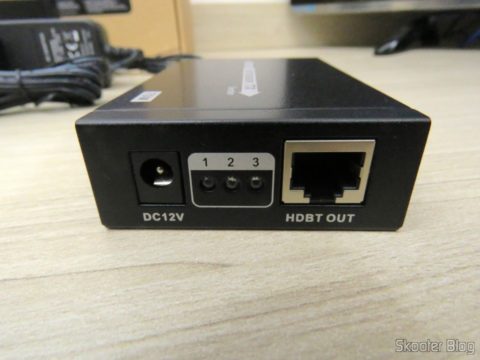

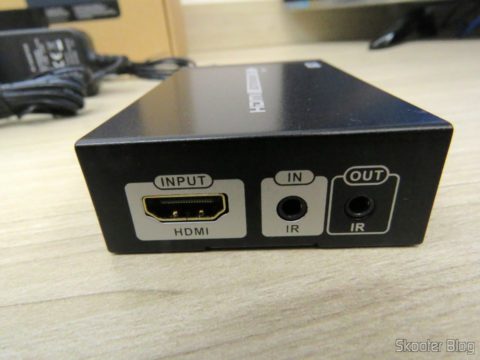

Transmissor do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor do Extensor HDMI Lenkeng LKV375 HDBaseT

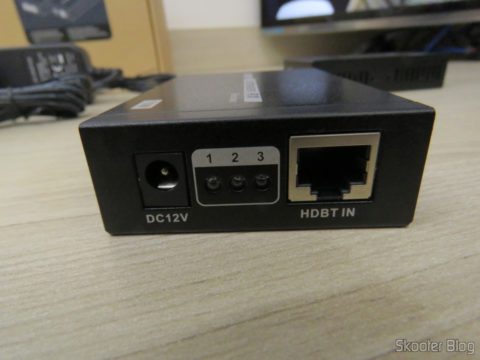

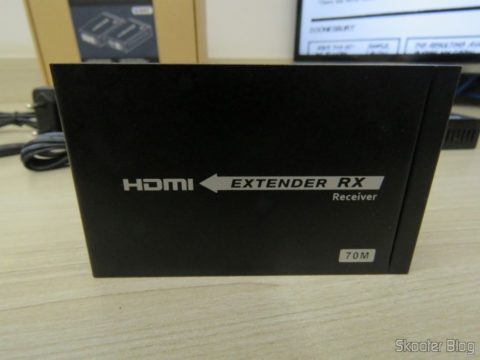

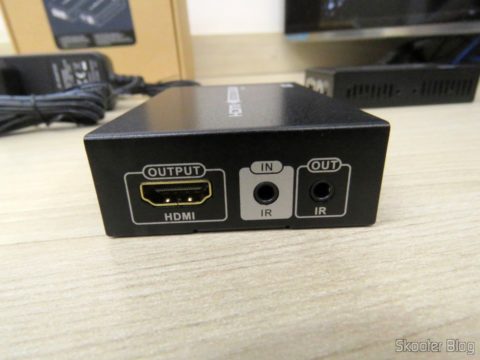

Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

Receptor do Extensor HDMI Lenkeng LKV375 HDBaseT

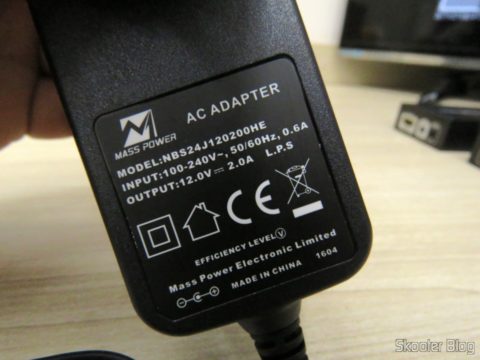

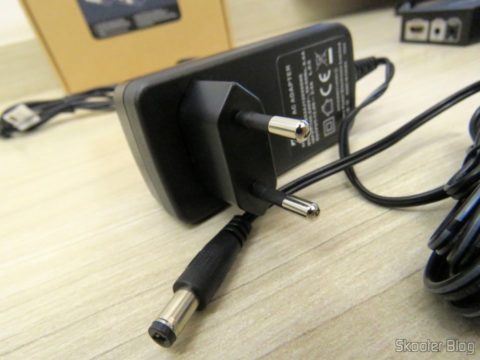

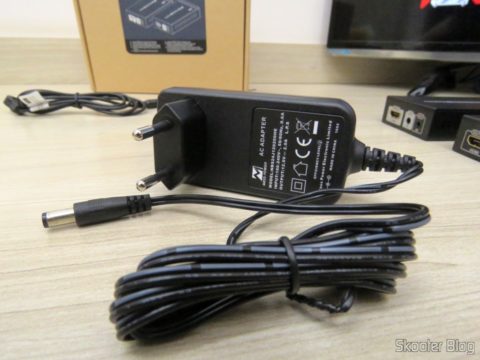

Fonte de Alimentação do Extensor HDMI Lenkeng LKV375 HDBaseT

Fonte de Alimentação do Extensor HDMI Lenkeng LKV375 HDBaseT

Fonte de Alimentação do Extensor HDMI Lenkeng LKV375 HDBaseT

Fonte de Alimentação do Extensor HDMI Lenkeng LKV375 HDBaseT

Fonte de Alimentação do Extensor HDMI Lenkeng LKV375 HDBaseT

Fonte de Alimentação do Extensor HDMI Lenkeng LKV375 HDBaseT

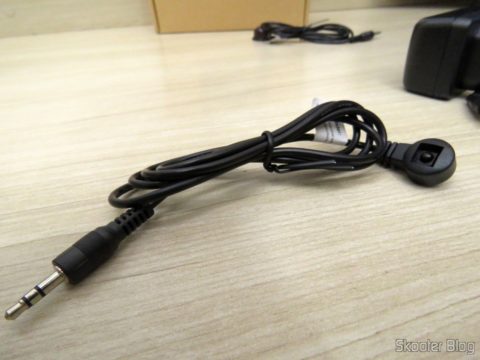

Receptor IR do Extensor HDMI Lenkeng LKV375 HDBaseT

Receptor IR do Extensor HDMI Lenkeng LKV375 HDBaseT

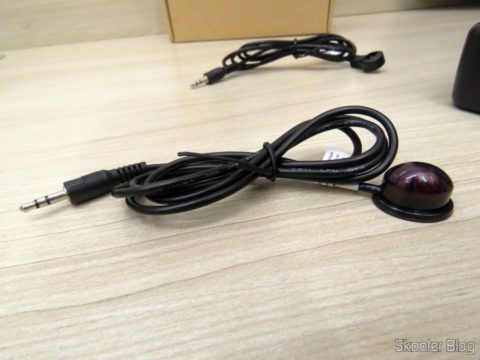

Transmissor IR do Extensor HDMI Lenkeng LKV375 HDBaseT

Transmissor IR do Extensor HDMI Lenkeng LKV375 HDBaseT

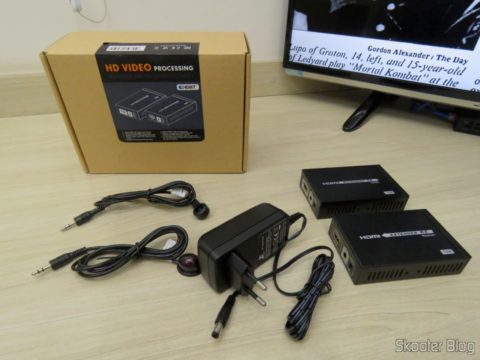

Extensor HDMI Lenkeng LKV375 HDBaseT e sua embalagem

Extensor HDMI Lenkeng LKV375 HDBaseT e sua embalagem

Manual de Instruções do Extensor HDMI Lenkeng LKV375 HDBaseT

Manual de Instruções do Extensor HDMI Lenkeng LKV375 HDBaseT

Extensor HDMI Lenkeng LKV375 em funcionamento

Hora de colocar o  Extensor HDMI Lenkeng LKV375 para funcionar. Em meus testes, ele funcionou perfeitamente para fazer o ponto escravo da Sky, transmitindo em todas as resoluções que os canais utilizam: 480i, 720p e 1080i, com a profundidade de cor padrão de 24 bits, e tanto com o áudio LPCM 2.0 quanto o Dolby Digital 5.1.

Como as especificações da Sky são relativamente baixas, resolvi ligar um Reprodutor Blu-ray na origem, e pude testar outras resoluções, incluindo 1080p, 3D, e profundidade de cores de 36 bits, que a TV identifica como 12 bits, pois considera a quantidade de bits por canal, e são 3 canais: vermelho, verde e azul – RGB. Só não pude testar resoluções de 4K pois não tenho TV nem fontes que suportem tal resolução.

Minha instalação utiliza um segmento de cabo cat6 e um segmento de cabo cat5e, ambos conectados com uma emenda. Não sei exatamente a distância total, mas creio que seja cerca de 30 metros. Os cabos de rede passam pelos conduítes da casa sem maiores problemas, algo que certamente não seria possível com um cabo HDMI, dada a espessura do cabo. Além disso, os cabos de rede são facilmente crimpados em casa, enquanto que instalar um plug HDMI não me parece uma tarefa trivial.

Confira algumas fotos do Extensor HDMI Lenkeng LKV375 em funcionamento:

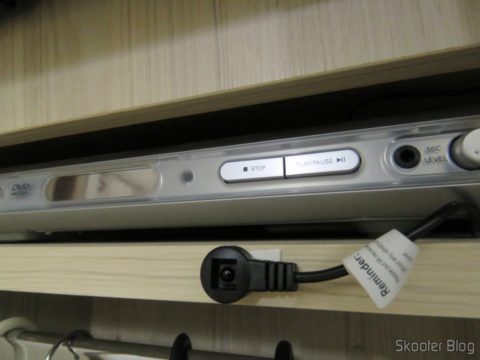

Receptor de IR junto ao ponto escravo

Receptor de IR junto ao ponto escravo

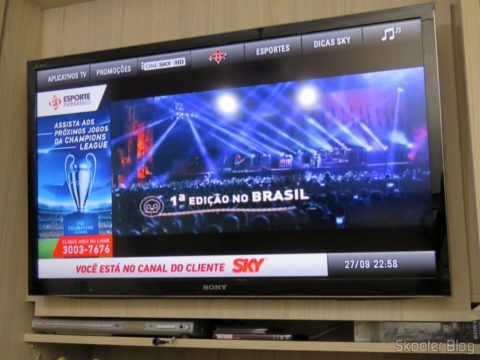

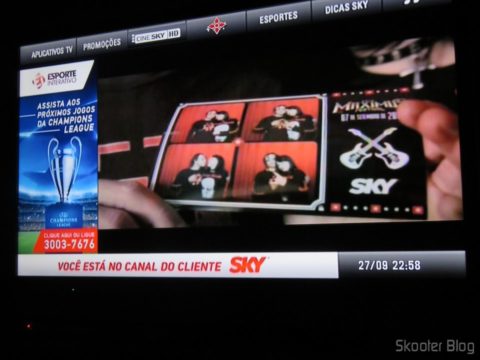

TV no ponto escravo sintonizando a Sky

TV no ponto escravo sintonizando a Sky

TV no ponto escravo sintonizando a Sky

TV no ponto escravo sintonizando a Sky

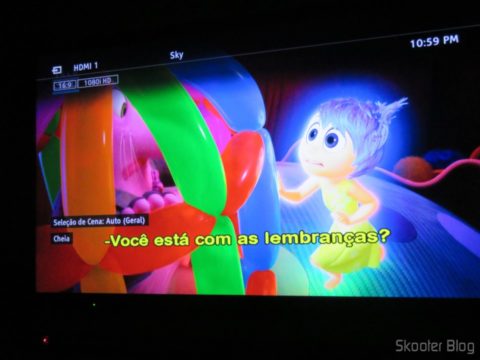

TV no ponto escravo sintonizando a Sky, canal em 1080i

TV no ponto escravo sintonizando a Sky, canal em 1080i

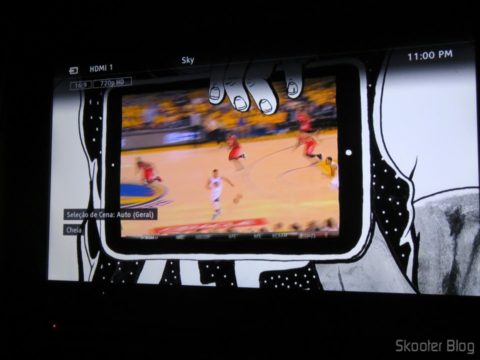

TV no ponto escravo sintonizando a Sky, canal em 720p

TV no ponto escravo sintonizando a Sky, canal em 720p

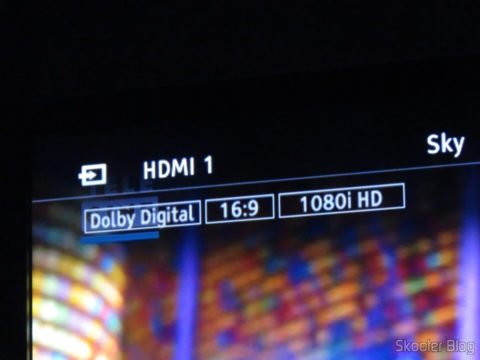

Ponto Escravo sintonizando Sky, com detalhe do áudio Dolby Digital

Ponto Escravo sintonizando Sky, com detalhe do áudio Dolby Digital

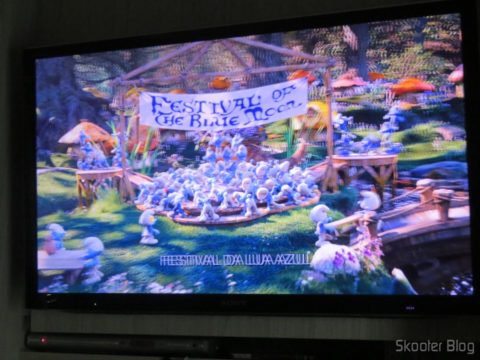

Ponto Escravo executando Blu-ray 3D

Ponto Escravo executando Blu-ray 3D

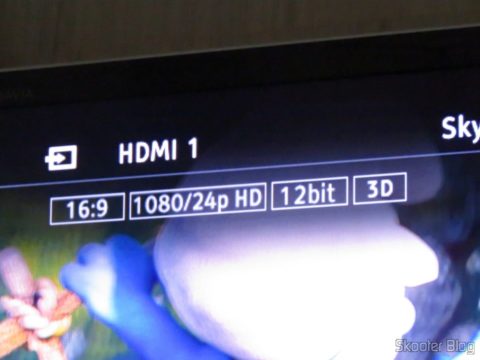

Ponto Escravo executando Blu-ray 3D, com detalhe da profundidade de cores de 36 bits e do sinal 3D

Ponto Escravo executando Blu-ray 3D, com detalhe da profundidade de cores de 36 bits e do sinal 3D

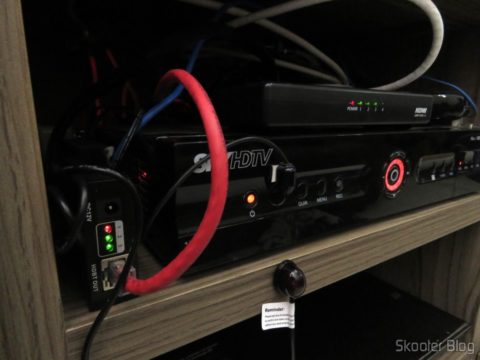

Transmissor HDMI junto ao receptor da Sky

Transmissor HDMI junto ao receptor da Sky

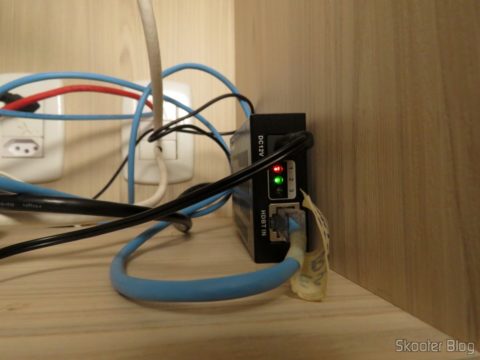

Receptor HDMI junto na TV do ponto escravo

Receptor HDMI junto na TV do ponto escravo

Veja também este vídeo do unboxing e do funcionamento do Extensor HDMI Lenkeng LKV375:

Rastreamento e Tabela-Resumo

Estas são as informações de rastreamento do pacote, que não foi tributado:

DataLocalSituação
27/09/2016 17:49CDD [Removido]Entrega Efetuada
27/09/2016 10:10[Removido]Saiu para entrega ao destinatário
06/09/2016 10:47UNIDADE INTERNACIONAL CURITIBA – CURITIBA/PRConferido
Recebido/Brasil
01/09/2016 17:36PAISES BAIXOSEncaminhado
Em trânsito para Unidade de Tratamento Internacional – BRASIL/BR

E a tabela-resumo da compra:

Nome do Produto:Extensor HDMI Lenkeng LKV375 HDBaseT por Par Trançado Único
Nome Original:LKV375 Real 4K*2K 3D 1080P Hdbaset HDMI Extender Over Single Cat Cable Up To 70m Extends HDMI IR Remot Repeater Cat5e/Cat6/Cat7
Loja:AliExpress | Loja: ShenZhen KeyCube Electronics Co., Ltd.
Valor:US$ 100,00
Valor atual:US$ 100,00
Forma de Pagamento:Cartão de Crédito Visa Internacional
Tipo de Frete:China Post Registered Air Mail
Valor do Frete:Gratuito
País de Origem do Pacote:China
Data de Compra:21/08/2016
Data de Envio:25/08/2016
Data de Entrega:27/09/2016
Tempo em Trânsito:33 dias
Conteúdo Declarado:av extender
Tipo de Conteúdo Assinalado:Other
Valor Declarado:EUR 15.00
Tributado:Não
Valor Tributável:
Valor do Imposto:

Considerações Finais

O  Extensor HDMI Lenkeng LKV375 é fácil de instalar, não requer configurações e funciona de maneira bastante transparente. O protocolo HDbaseT parece sólido e isto deve evitar problemas de incompatibilidades com cabos, sinais, etc. A fabricante Lenkeng também parece sólida e especializada neste tipo de solução.

Para as especificações da Sky, o LKV375 dá e sobra, visto que os canais só chegam a 720p e 1080i. Apesar dos decodificadores atuais suportarem 1080p, ainda não há canais nesta resolução. De qualquer forma, o LKV375 está pronto para 1080p, com alta profundidade de cores.

O 4K, apesar de não testado, estará limitado a 30 Hz neste dispositivo. Deste modo, acredito que quando TV a cabo/satélite 4K for realidade, o LKV375 precisará de upgrade. Mas acredito que ainda estamos longe disso, visto que mesmo os canais HD ainda são minoria e muitos ainda estão disponíveis apenas em SD.

E vou encerrando por aqui o artigo sobre o Extensor HDMI Lenkeng LKV375 HDBaseT por Par Trançado Único, com uma recomendação positiva para o produto e para a loja ShenZhen KeyCube Electronics Co., Ltd. Compartilhe o artigo com seus amigos se você gostou ;). Se você também quiser fazer suas compras na AliExpress, direto de Hong Kong, clique aqui e boas compras.

Atualização (29/04/2023): O vídeo dos unboxing e testes infelizmente se perdeu quando nosso antigo canal no Youtube foi removido. Deixo então o vídeo do segundo LKV375, que adquiri algum tempo depois:
