Olá leitores do Skooter Blog. Hoje falo sobre um Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 (LINK-MI LM-EX11 HDMI Extender Transmitter + Receiver Set – Black) adquirido na DX – DealExtreme.
A utilidade do Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 é levar imagem e som digital em alta definição por longas distâncias usando cabos par trançado comum (cat5e, cat6 ou superior), o mesmo utilizado em redes de computadores, que são muito mais baratos que cabos HDMI de longa distância, além de serem muito mais fáceis de crimpar.
Eu já falei de um conjunto desses aqui no Skooter Blog, mas aquele não tinha marca e suportava no máximo 720p e 1080i, nada de 1080p. O LM-EX11 da LINK-MI, apesar de um pouco mais caro, é superior, pois suporta 1080p, além das resoluções menores: 1080i, 720p, 480p, e 480i. Este tipo de equipamento parece ser a especialidade da LINK-MI, conforme pode ser visto no site deles.
O funcionamento do Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 é bastante simples. Basta conectar o cabo HDMI que sai do equipamento gerador de imagem e som no transmissor, conectar um cabo de rede (UTP – par trançado sem blindagem, cat5e ou cat6) que vai do transmissor ao receptor e, finalmente, conectar um segundo cabo HDMI do receptor à TV/Monitor que apresentará a imagem/som.
Com meu Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 fiz um ponto escravo da Sky HD. Agora o LINK-MI LM-EX11 leva som/imagem do ponto principal ao primeiro ponto escravo e o outro conjunto leva som/imagem do primeiro ponto escravo ao segundo ponto escravo. Seria melhor partir com os pontos escravos do ponto principal e já utilizar um único transmissor com mais saídas e receptores em cada ponto escravo, mas não pensei nisso na hora de planejar o cabeamento, então o jeito foi improvisar.
Note que, como a Sky tem uma única saída HDMI, precisei usar um Splitter HDMI de 1 entrada para 4 saídas HUIYISHUN HDMI-400 HDMI v1.4 Full HD 1080p 3D (HUIYISHUN HDMI-400 3D 1080p Full HD HDMI V1.4 1 to 4 Splitter – Black + White (UK Plug / 100~240V)) para ligar ambas a TV do ponto principal e o Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 no mesmo decoder. Depois usei um segundo Splitter HDMI para duplicar o sinal do primeiro ponto escravo e ligá-lo em ambas a TV do primeiro ponto escravo e no outro conjunto extensor HDMI que vai até o segundo ponto escravo. Está confuso? Então espera que eu desenho, veja aí agora se melhorou: 🙂
É claro que se você tiver como puxar os demais pontos escravos todos do ponto principal tudo ficará mais fácil, e usando apenas um Splitter HDMI. No meu caso é ainda mais complicado porque a TV do primeiro ponto escravo é CRT, não é HD e não tem entrada HDMI, mas vou deixar para inserir essa atualização quando for falar da solução que usei, em outro artigo, e que envolve um Conversor de HDMI para Vídeo Composto (CVBS) e Áudio Estéreo.
Ah, se quiser trocar os canais a partir dos pontos escravos recomendo usar o Repetidor / Extensor de Controle Remoto Sem Fio IR <-> 433MHz, até 200 metros Pakite PAT-433 (New 433MHz Wireless IR Remote Extender Repeater 200M). Tenho dois desses também, um adquirido no eBay, outro na DX.
Tanto o transmissor quando o receptor do Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 são ativos, ou seja, são acompanhados de fontes de alimentação bivolt que devem estar ligadas à energia elétrica para que o conjunto funcione. Este conjunto utiliza um único cabo de rede, ao contrário de outros modelos que usam dois cabos, muitos da própria LINK-MI. Optei pelo modelo de um cabo só porque os relatos são de que esses modelos costumam ser melhores. A explicação é simples: cada cabo de rede possui 8 condutores, enquanto um cabo HDMI possui 19 condutores. É preciso mais engenharia para combinar 19 condutores em 8 do que em 16, assim os modelos que usam apenas um cabo costumam ter um circuito mais bem elaborado e robusto para fazer a multiplexação/demultiplexação. Além disso, menos da metade dos condutores do HDMI usam alta largura de banda, boa parte dos condutores são apenas para sinalização, então é um desperdício deixar um cabo a mais só para eles. Porém os modelos que usam dois cabos são mais baratos e os bem elaborados suportam maior largura de banda, o que pode implicar em maiores chances de suportar novos padrões HDMI no futuro. Alguns modelos, inclusive da LINK-MI, que utilizam dois cabos, estão disponíveis na DX.

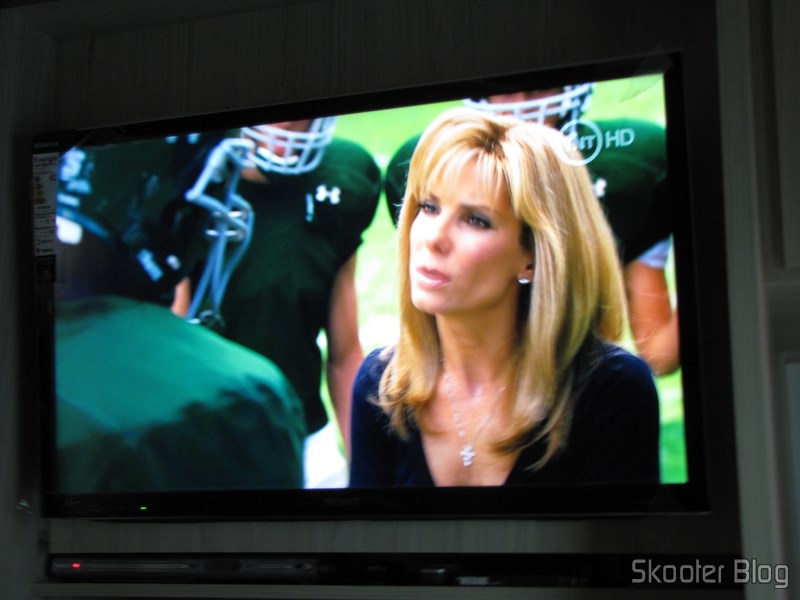

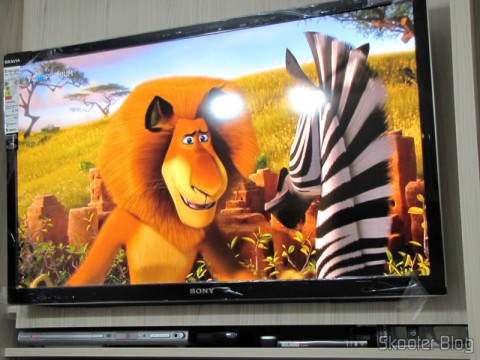

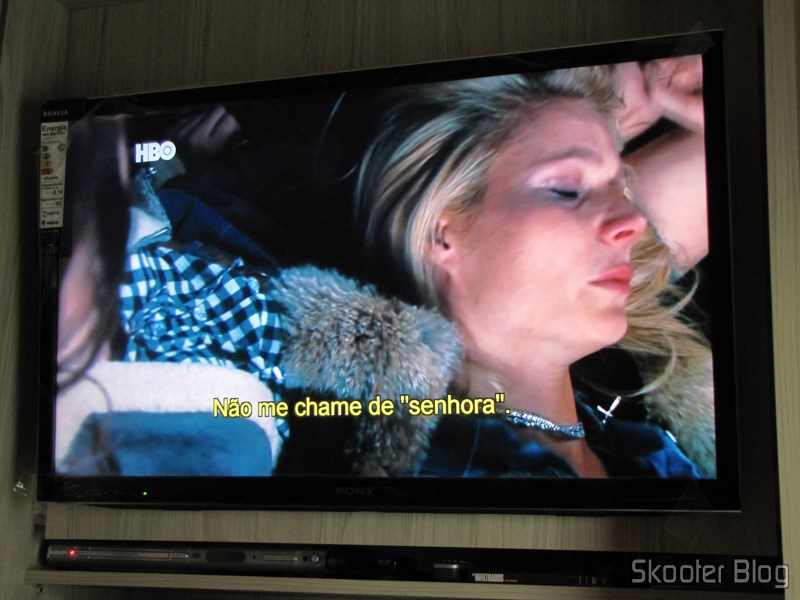

Em meus testes, a imagem e som da Sky HD transmitida pelo Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 ficaram perfeitos na TV remota. Utilizei um cabo cat6 de aproximadamente 20 metros. A imagem da Sky ficou perfeita em todas as resoluções: 480i, 720p e 1080i. Também fiz um teste emendando o cabo cat6 de 20 metros com outro cabo cat5e de 20 metros usando um adaptador para Cabo de Rede Fêmea para Fêmea 8P8C RJ45 Cat6 PowerSync PE-316WH (PowerSync PE-316WH CAT.6 RJ45 8P8C Female to Female Adapter for Network Cable – White) e a imagem da Sky continuou perfeita.
Como não há canais transmitindo em 1080p, o teste da transmissão em 1080p foi feito com o meu Mega Drive III ligado ao Conversor de Video de SCART + HDMI para HDMI (SCART + HDMI to HDMI Video Converter – Black), gerando uma imagem de 1080p. A saída do Conversor foi ligada ao transmissor do LINK-MI LM-EX11 e o receptor foi ligado à um monitor Dell U2410. A imagem em 1080p foi transmitida perfeitamente. Na foto ficou meio borrado porque o Sonic é muito rápido :), mas a imagem é perfeita quando vista ao vivo.
Em resumo, o Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 se mostrou uma solução melhor que o o outro conjunto que adquiri, pois suporta imagem em 1080p (Full HD), ainda que eu não precise disso para a Sky. É interessante destacar que o LM-EX11 suporta inclusive imagens 3D, que requerem uma largura de banda ainda maior, mas isso eu não cheguei a testar.

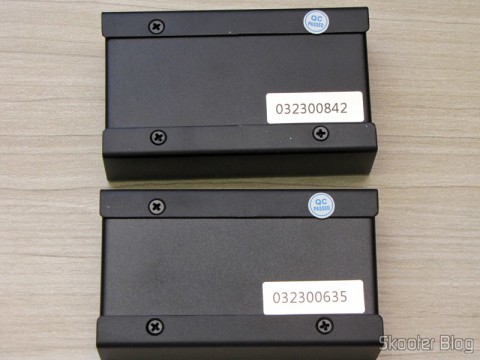

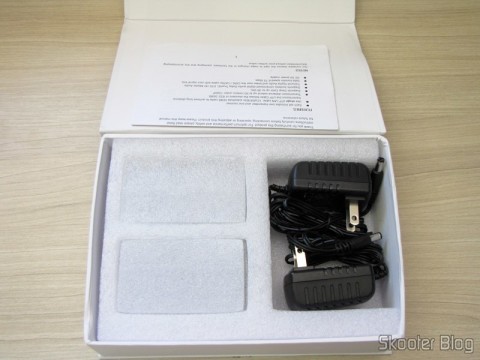

A caixa do Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 é genérica da LINK-MI, mas há um adesivo para designar o modelo do produto que está dentro dela. Dentro temos transmissor, receptor, as duas fontes de alimentação, que são bivolt e tem saída de 5V. O plug das fontes são no padrão norte-americano (Tipo A). O manual de instruções em inglês acompanha o produto. O manual de instruções também está disponível no site da LINK-MI.

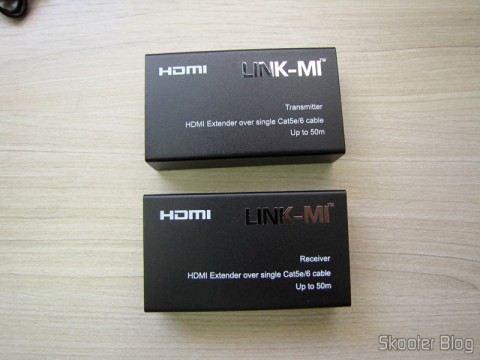

Fique agora com algumas fotos:
E as informações de rastreamento:
Data | Local | Situação |
31/07/2013 15:36 | AC (Removido) | Entrega Efetuada |
27/07/2013 10:45 | AC (Removido) | Aguardando retirada |
Endereço: (Removido) | ||
27/07/2013 08:57 | CDD (Removido) | Encaminhado |
Em trânsito para AC (Removido) | ||
26/07/2013 14:32 | CTE CAMPINAS – VALINHOS/SP | Encaminhado |
Encaminhado para CDD (Removido) | ||
24/07/2013 21:34 | CTCI PARANA – CURITIBA/PR | Encaminhado |
Em trânsito para CTE CAMPINAS – VALINHOS/SP | ||
15/07/2013 18:33 | UNIDADE TRAT INTERNACIONAL PARANA – CURITIBA/PR | Conferido |
Recebido/Brasil | ||
06/07/2013 02:33 | CHINA – CHINA | Encaminhado |
Em trânsito para UNIDADE DE TRATAMENTO INTERNACIONAL – BRASIL | ||
05/07/2013 11:27 | CHINA – CHINA | Postado |
E a tabela-resumo da compra:
Nome do Produto: | Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 |
Nome Original: | LINK-MI LM-EX11 HDMI Extender Transmitter + Receiver Set – Black |
Loja: | DX – DealExtreme |
Valor: | US$ 74,50 |
Valor atual: | US$ 74,50 |
Forma de Pagamento: | PayPal c/ Cartão de Crédito Visa Internacional |
Tipo de Frete: | Registered Air Mail |
Valor do Frete: | Grátis |
País de Origem do Pacote: | Hong Kong / China |
Data de Compra: | 27/06/2013 |
Data de Envio: | 05/07/2013 |
Data de Entrega: | 27/07/2013 |
Tempo em Trânsito: | 22 dias |
Conteúdo Declarado: | Gadgets |
Tipo de Conteúdo Assinalado: | Gift |
Valor Declarado: | US$ 10,58 |

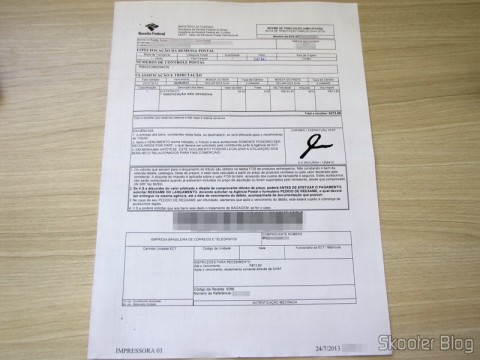

Tributado: | Sim |
Valor Tributável: | US$ 55,00 (R$ 123,00) |
Valor do Imposto: | R$ 73,80 |
E vou encerrando por aqui o artigo sobre o Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11 (LINK-MI LM-EX11 HDMI Extender Transmitter + Receiver Set – Black) com uma recomendação positiva. Compartilhe o artigo com seus amigos se você gostou . Se você também quiser fazer suas compras na DX – DealExtreme, direto de Hong Kong, clique aqui e boas compras.
[…] para ligar uma TV CRT de resolução padrão (SD – 480i) como ponto escravo da Sky, sendo que todo o “circuito” da casa já estava feito em HDMI e não haveria como trazer a imagem de vídeo composto e áudio estéreo diretamente do […]
[…] […]
[…] Este é o segundo Splitter HDMI de 1 entrada para 4 saídas HUIYISHUN HDMI-400 HDMI v1.4 Full HD 1080p 3D que adquiro. Já falei sobre o primeiro aqui no Skooter Blog. Está sendo usado para ligar pontos escravos da Sky, conforme mostrado no esquema que descrevi no artigo sobre o Conjunto Transmissor + Receptor Extenso…. […]
Olá skooter, esse conjunto funciona com cabo cat5 ou somente com cat5e e cat6?
Olá Rafael,
Provavelmente funciona com cat5, porém com um comprimento máximo menor.
Ola Skooter, parabéns pelo blog,
A minha duvida é que para apenas um ponto escravo eu também vou precisar de Splitter HDMI além do Extensor de HDMI LINK-MI LM-EX11?
Pois do contrário tenho que direcionar na chave do LINK-MI qual televisão vai receber o sinal isso??
Olá Robison,
Obrigado.
Mesmo com apenas um ponto escravo você precisa do Splitter, pois os decodificadores de TV normalmente só tem uma saída HDMI. Essa saída já está ligada no ponto principal, então para poder ligá-la na TV do ponto principal e no LINK-MI é preciso primeiro duplicar essa saída. É aí que entra o Splitter.
Boa tarde, Skooter!
Comprei o produto “LINK-MI LM-EX30 Cabo Extensor de Rede HDMI 1080p 3D duplo CAT5e /6 com Infravermelho – Preto”, comprei os cabos e instalei como indica o manual. Porém não funcionou.
Não vieram fontes de alimentação, será preciso comprar as duas?
Você poderia me informar se estou fazendo algo errado na instalação?
Obrigado
Boa tarde Gabriel,
Qual cabo você usou? E qual comprimento?
Tente com dois cabos bem curtos para ver se funciona.
Pelas fotos parece que só o adaptador aceita fonte de alimentação externa. Acho que você só precisa dela se a corrente que vem pelo cabo HDMI do equipamento transmissor não for suficiente para alimentar os circuitos do extensor e do receptor.
Skooter, seu extensor ainda funciona? O meu parou de funcionar depois de uns 5 anos, agora não encontro mais da Link-MI para comprar. Procurei no Mercadolivre, DX e Gearbest.
Acho que vou ter que pegar um genérico no Mercadolivre, pois estou sem Net no ponto escravo e para arriscar um genérico da China é mais fácil arriscar aqui.
O meu deu defeito também. Se não me engano ainda funciona, mas só com baixa resolução.
Agora eu estou usando dois Lenkeng LKV375. Tem quase dois anos e meio de uso e por enquanto tudo ok.
O problema está sendo achar o LKV375. No seu link não existe mais. Só achei 1 na Aliexpress, mas com a marca Kan.do. No Mercado Livre tem um, mas o preço é muito alto. LKV373 tem bastante, mas pela variação de preços deve ter muitos falsificados.
