Reparo de Switch do Mouse Logitech G9x

Neste artigo falo sobre o reparo do switch do botão esquerdo de um Mouse Logitech G9x, que adquiri em 2012 e que passou a apresentar falhas no botão esquerdo após 5 anos de uso.

Os itens de reposição que usei neste reparo foram os seguintes:

  1. Micro Switch Omron D2FC-F-7N (10M)
  2. Mouse Skates para Logitech G9/G9X

Note que os Mouse Skates são necessários, pois para retirar os parafusos do mouse é preciso remove-los. Não gosto quando fabricantes fazem isso, mas infelizmente é comum colocarem parafusos sob pés de borracha.

Além dos itens de reposição, fiz uso das seguintes ferramentas para abrir e fechar o mouse, remover a solda do switch antigo e soldar o switch novo:

  1. Chave Philips
  2. Estação de Solda e Retrabalho c/ Ar Quente Yaxun 702 110v
  3. Sugador de Solda
  4. Estanho
  5. Verniz Incolor Isolante Isotec Spray 300ml Implastec

Confira algumas fotos do trabalho e dos resultados:

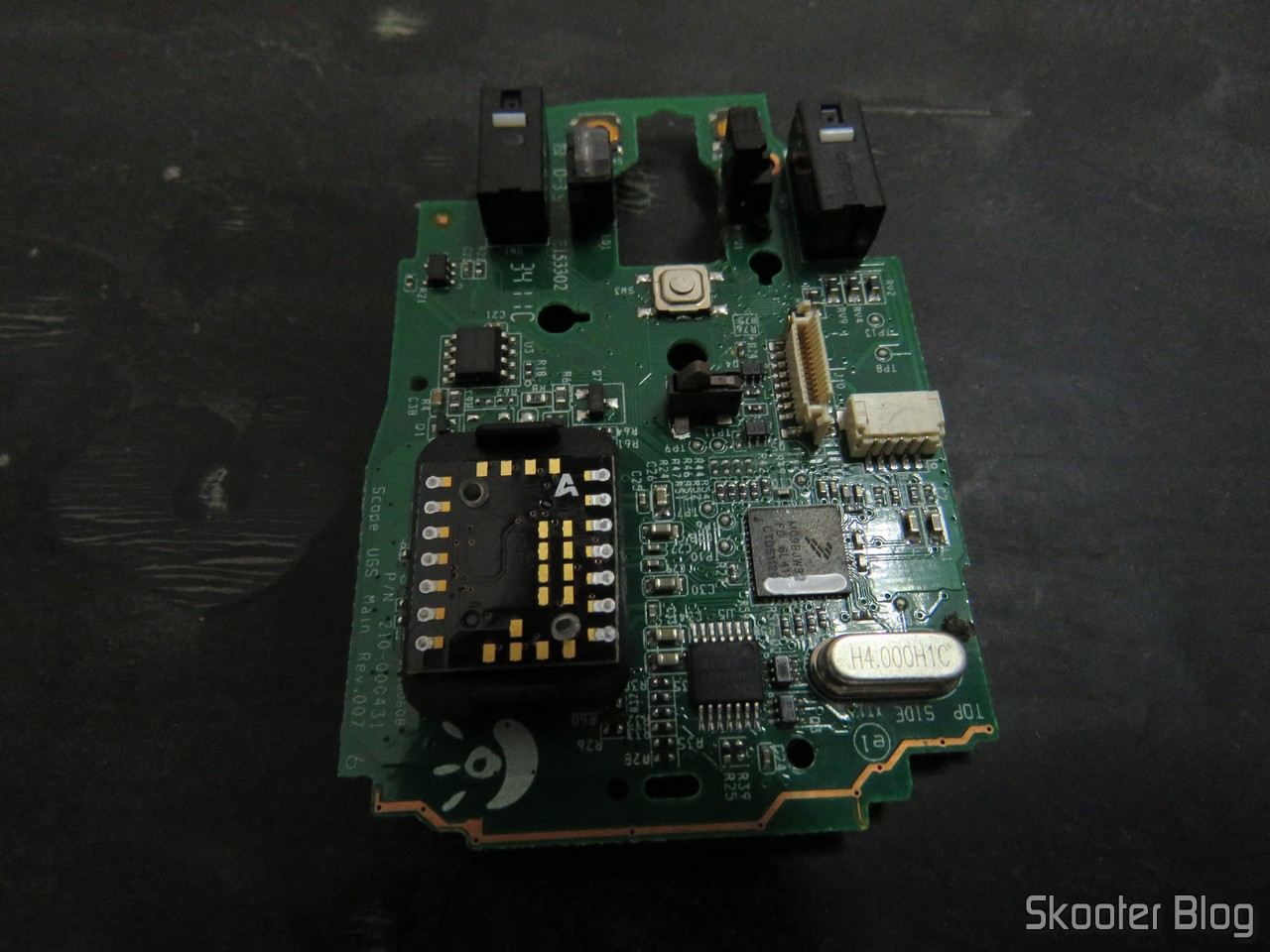

Placa do Mouse Logitech G9x, antes do reparo.

Placa do Mouse Logitech G9x, antes do reparo.

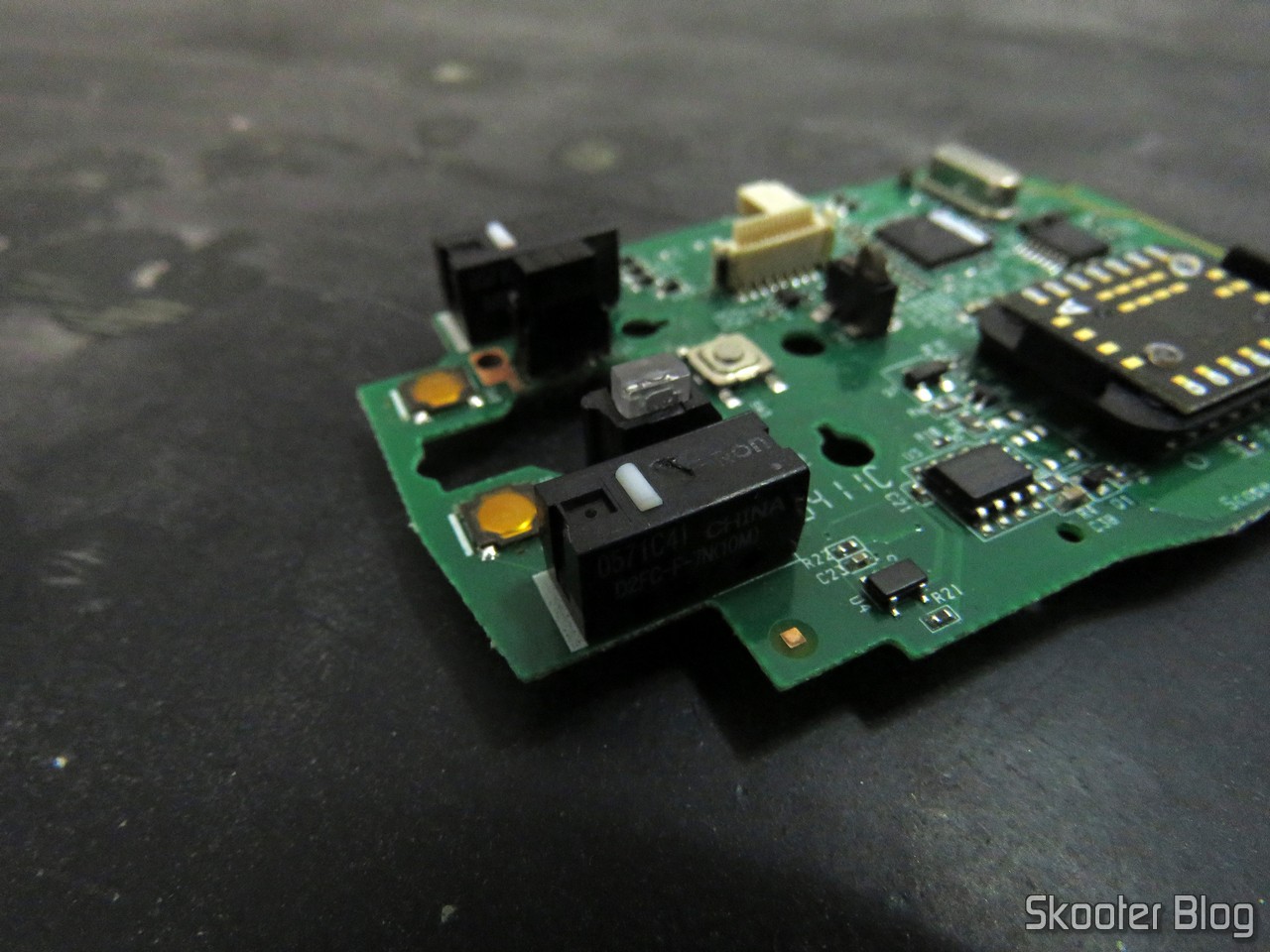

Placa do Mouse Logitech G9x, antes do reparo, com o switch do botão esquerdo detonado.

Placa do Mouse Logitech G9x, antes do reparo, com o switch do botão esquerdo detonado.

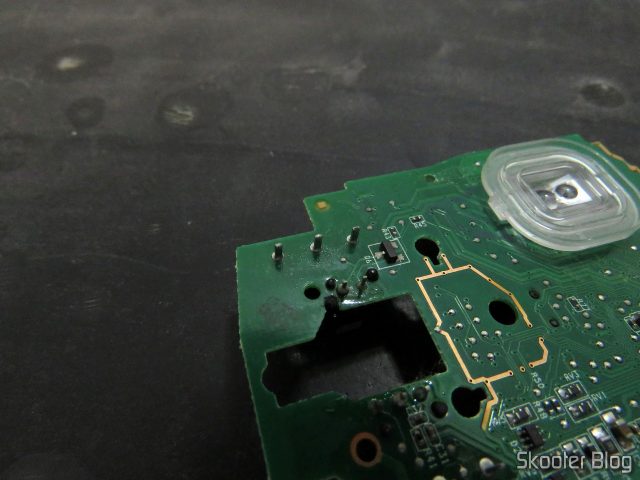

São 3 pinos para dessoldar e remover o switch defeituoso.

São 3 pinos para dessoldar e remover o switch defeituoso.

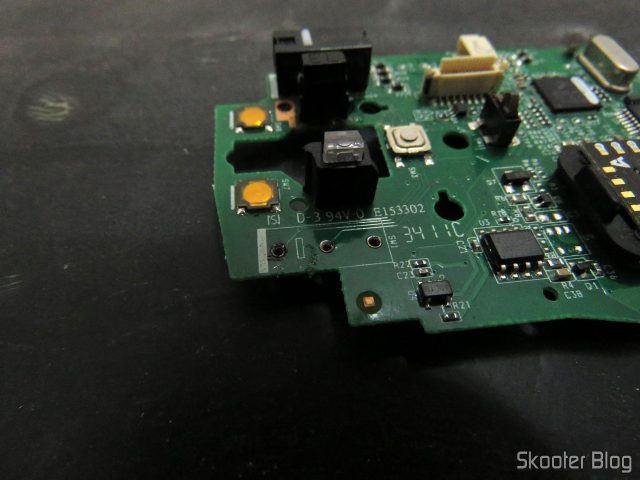

A placa do Logitech G9x, já livre do switch defeituoso.

A placa do Logitech G9x, já livre do switch defeituoso.

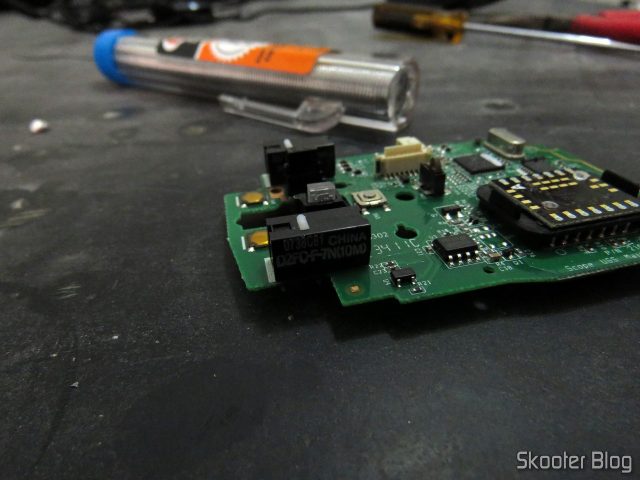

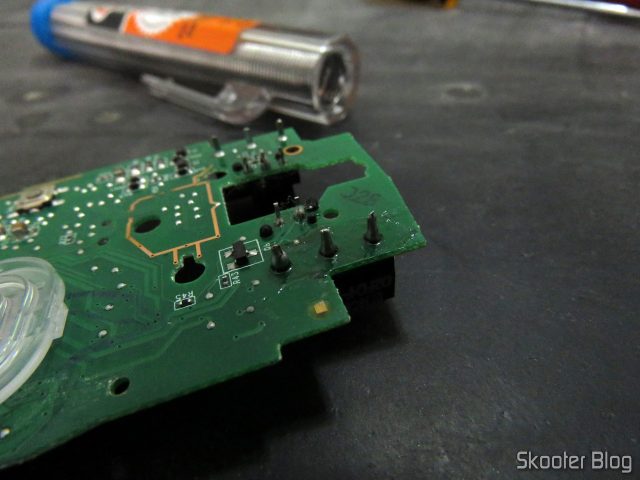

A placa do mouse Logitech G9x, com o novo switch já soldado.

A placa do mouse Logitech G9x, com o novo switch já soldado.

A placa do mouse Logitech G9x, com o novo switch já soldado.

A placa do mouse Logitech G9x, com o novo switch já soldado.

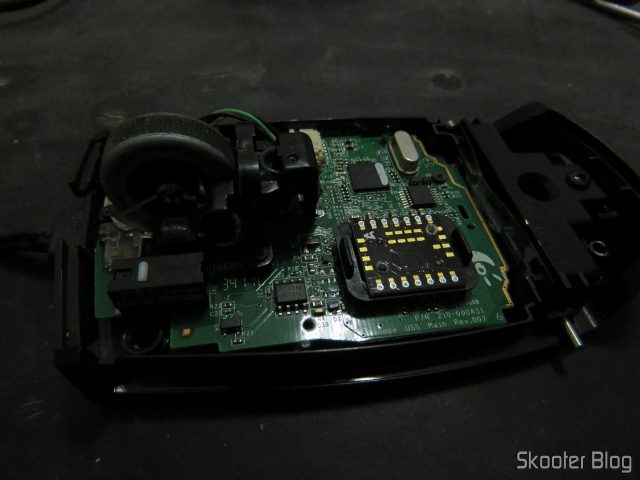

Hora de montar o Logitech G9x novamente.

Hora de montar o Logitech G9x novamente.

Tudo correndo bem, o Logitech G9x já está quase pronto.

Tudo correndo bem, o Logitech G9x já está quase pronto.

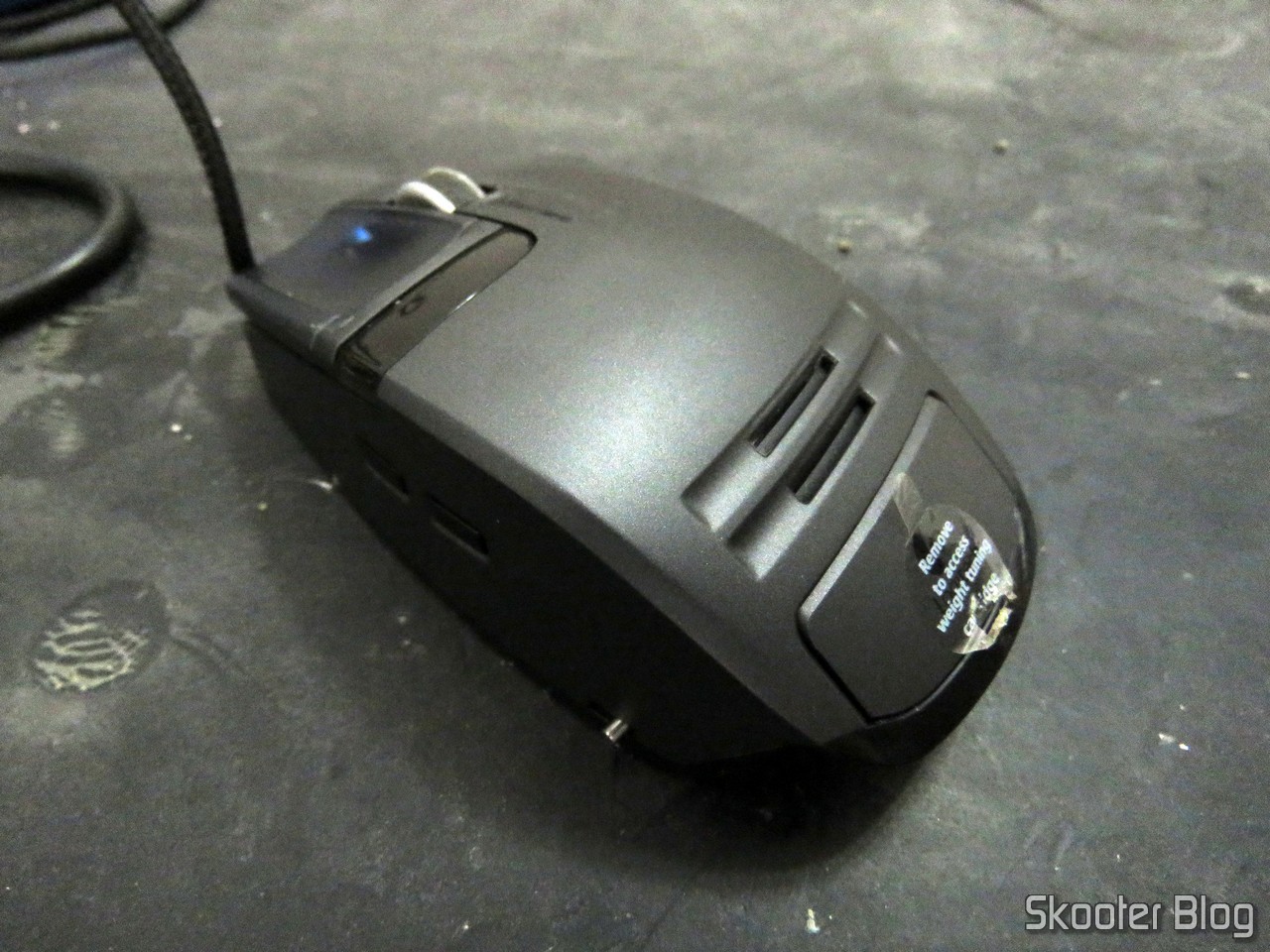

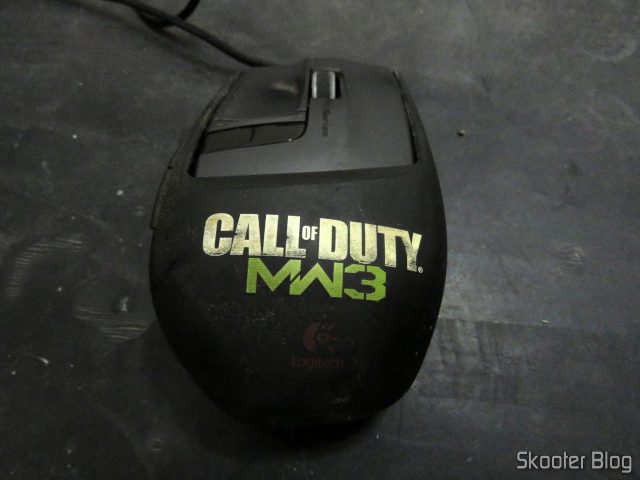

Logitech G9x já montado com o switch novo.

Logitech G9x já montado com o switch novo.

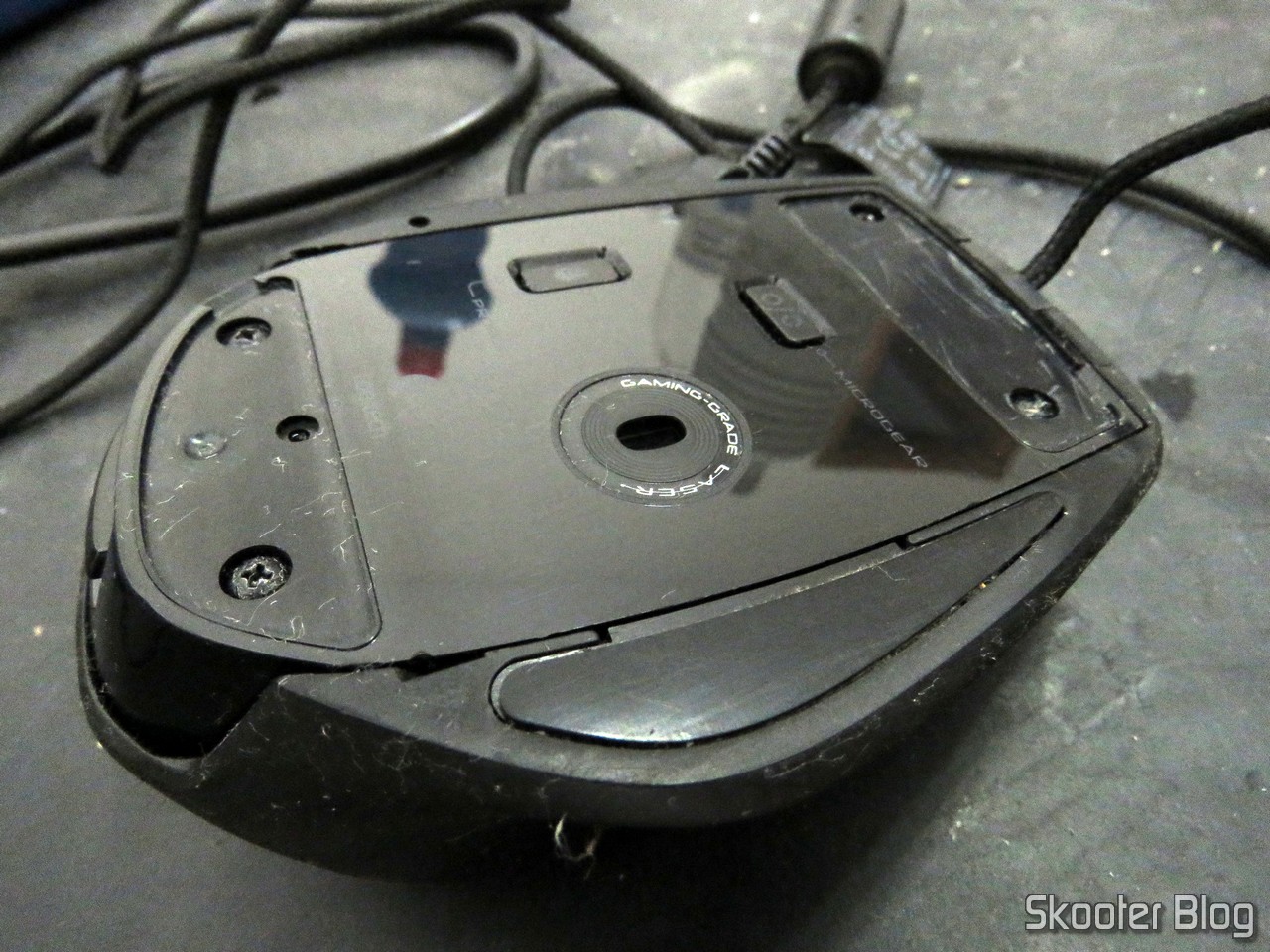

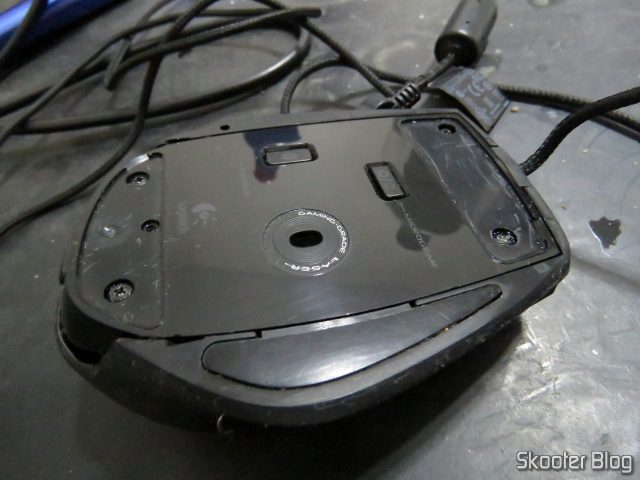

Agora uma boa limpeza antes de colar os novos pés skates).

Agora uma boa limpeza antes de colar os novos pés skates).

Agora uma boa limpeza antes de colar os novos pés skates).

Agora uma boa limpeza antes de colar os novos pés skates).

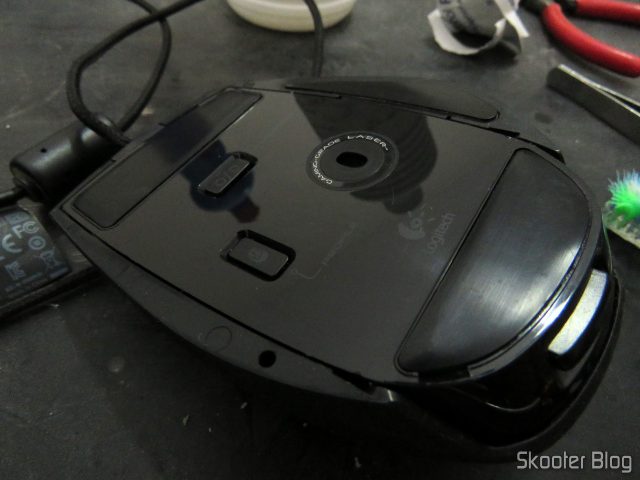

E agora o Logitech G9x prontinho, com os novos skates já colados.

E agora o Logitech G9x prontinho, com os novos skates já colados.

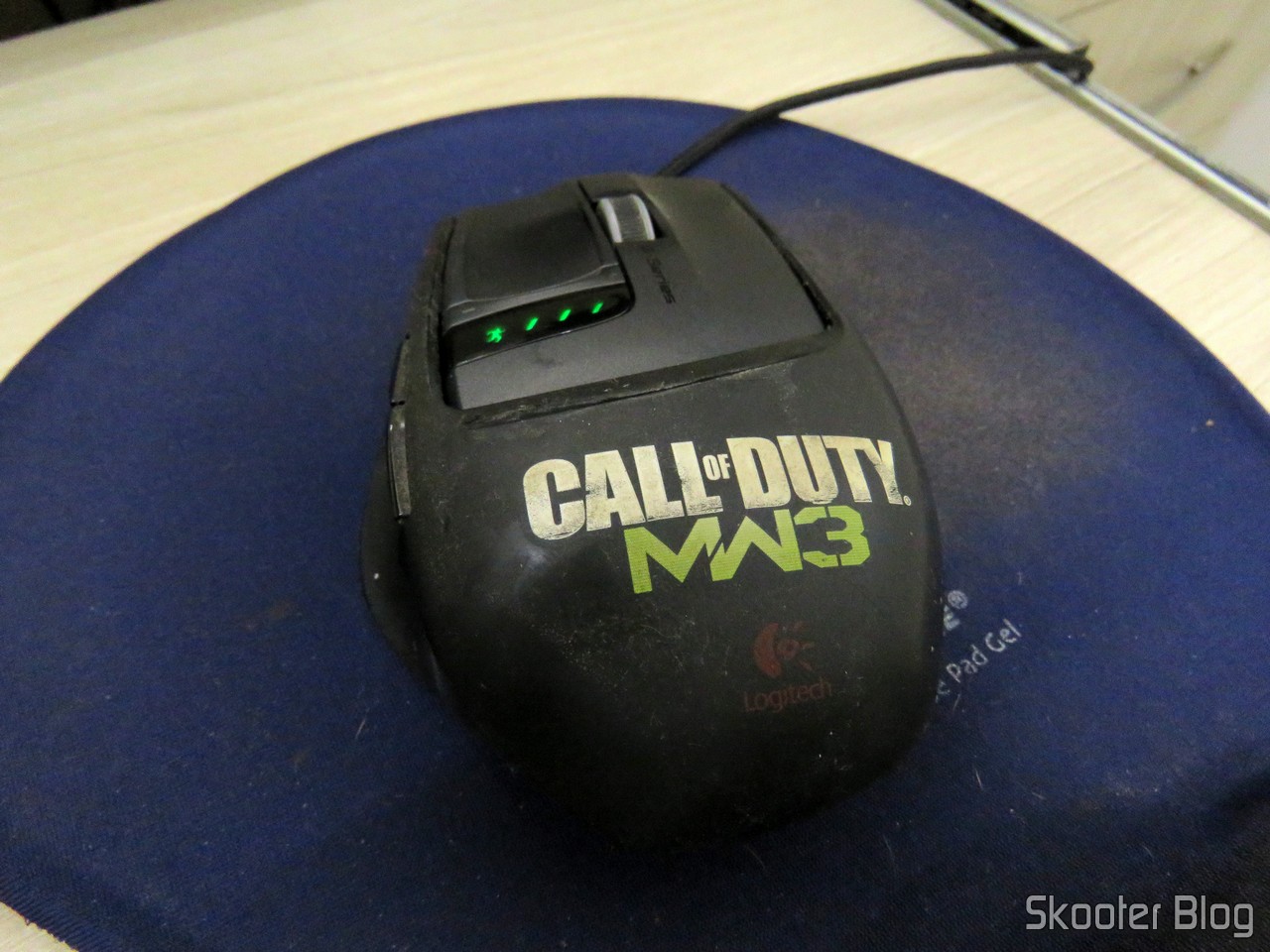

E o Logitech G9x em funcionamento, com o novo switch e os novos skates. Será que dura outros 5 anos?

E o Logitech G9x em funcionamento, com o novo switch e os novos skates. Será que dura outros 5 anos?

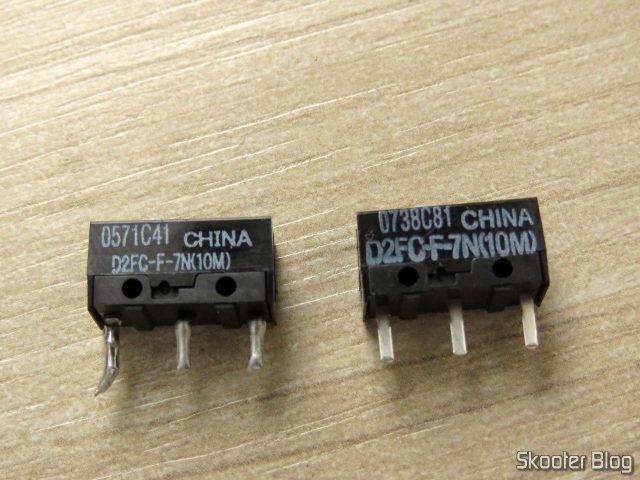

O switch do Logitech G9x removido com defeito e um dos novos switches.

O switch do Logitech G9x removido com defeito e um dos novos switches.
