[Review] Testador USB U96 13 em 1 Voltímetro Amperímetro – AliExpress

O Testador USB U96 13 em 1 Voltímetro Amperímetro foi adquirido na AliExpress, loja ATORCH Innovative Manufactory Co., Store. Ele serve para medir tensão, corrente, resistência, etc. em conexões USB, permitindo verificar se aquele carregador realmente entrega a corrente e tensão prometidas, ou se aquele powerbank realmente tem a carga que promete.

Motivação e Escolha

Eu já tinha um testador USB adquirido no já distante ano de 2014, que já apareceu em muitos reviews aqui no Skooter Blog. Ele ainda está plenamente funcional, porém tem uma limitação, que é medir tensões apenas entre 3 e 7 volts. Na época isso não era um problema, mas muitos carregadores rápidos atuais usam tensões maiores que 7 volts quando o dispositivo sendo carregado suporta.

Desse modo, o Testador USB U96 é uma versão moderna do meu antigo testador.  Alguns dos protocolos suportados, segundo o anúncio, são QC3.0 (3.8~12V, -/+0.2 step), QC2.0 (5V9V12V20V), Android BC1.2 (5V), Apple 5V2.4A e MTK-PE (5V/7V/9V/12V). Ele também conta com um display IPS colorido de alta definição.

Além do básico, como tensão, corrente, e carga, o Testador USB U96 também faz medições adicionais, como potência, resistência, temperatura, e tensões nas linhas de dados.

São várias versões, com cores diferentes (preto, branco, azul translúcido, transparente) e com adicionais, como a carga de 3A ou cabos com garra jacaré. Eu optei pela versão que vem com a carga de 3A, que pode ser bastante útil para testar o limite de carregadores, sem ficar limitado pela corrente máxima que um celular ou qualquer outro dispositivo use.

Unboxing e Testes

O Testador USB U96 e a carga de 3A vieram em pacotinhos individuais, junto com o testador veio um manual de instruções em inglês.

O testador tem um único botão lateral, que serve para alternar entre os diversos modos de tela, e também para reiniciar os contadores. A carga vem com duas chaves que permitem ligar e desligar os resistores de 2,2 Ohm e 4,7 Ohm, respectivamente. Ela também tem LEDs para indicar o seu funcionamento geral e o funcionamento de cada carga individualmente.

Nas especificações do manual, há a indicação das seguintes características:

  • Faixa de medição de tensão: 3,60V ~ 32,5 V, com precisão de 0,01 V
  • Faixa de medição de corrente: 0,00 ~ 5,00 A, com precisão de 0,01 A
  • Faixa de potência acumulada: 0 ~ 999.999 MHW, com precisão de 0,001 Wh
  • Faixa de medição de potência: 0 ~299.999 W, com precisão de 0,001 W
  • Tempo máximo de temporização: 999 H 59 M 59 S, com precisão de 1 S
  • Tempo para atualização: > 500 ms
  • Taxa de medição: 0,5 vezes/segundo
  • Temperatura de funcionamento: -10 ~ +60 ºC
  • Tamanho do produto: 65 x 24 x 14 mm
  • Umidade de funcionamento: 10 ~ 80

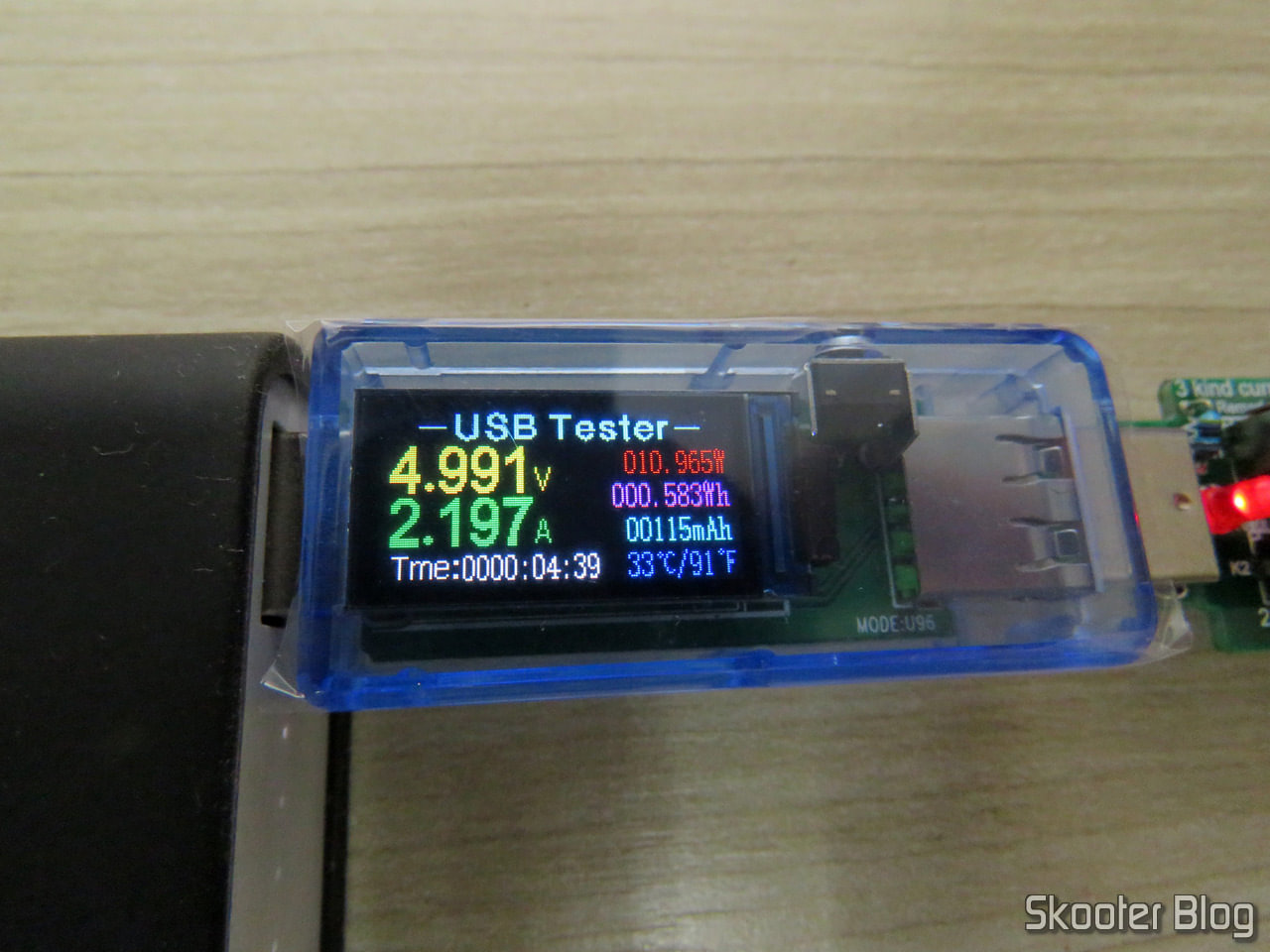

Fiz meu primeiro teste com o ASUS ZenPower 10050 mAh e notei que ele consegue oferecer 1,051 A com facilidade, mantendo a tensão em 5,040  V . Por outro lado, com 2,135A a tensão já caiu para 4,967 V, mas ainda bem próximo dos 5V. Com as duas cargas ligadas simultaneamente, o que levaria a corrente acima dos 3A, o ASUS ZenPower 10050 mAh se desliga.

Posso considerar que o ASUS ZenPower 10050 mAh se comportou dentro do esperado, oferecendo corrente suficiente para carregar qualquer celular ou tablet do mercado. Não cheguei a fazer testes de quantidade de carga, pois já havia feito com o testador USB antigo.

Testei também uma saída USB frontal de meu PC. A placa-mãe é uma ASUS Z87-DELUXE, e o gabinete é um Cooler Master HAF X. Com a carga de 2A ligada ele indicou 4,595V e 2,010A, ou seja, ele precisou baixar um tanto a tensão para garantir a corrente. Note que pela especificação da USB 3.0, cada porta só precisa garantir 900mA, então não posso condenar a placa-mãe por não fazer algo além da especificação. Ligando a segunda carga, a corrente sobe para 2,809 A e a tensão cai ainda mais, para 4,441 V.

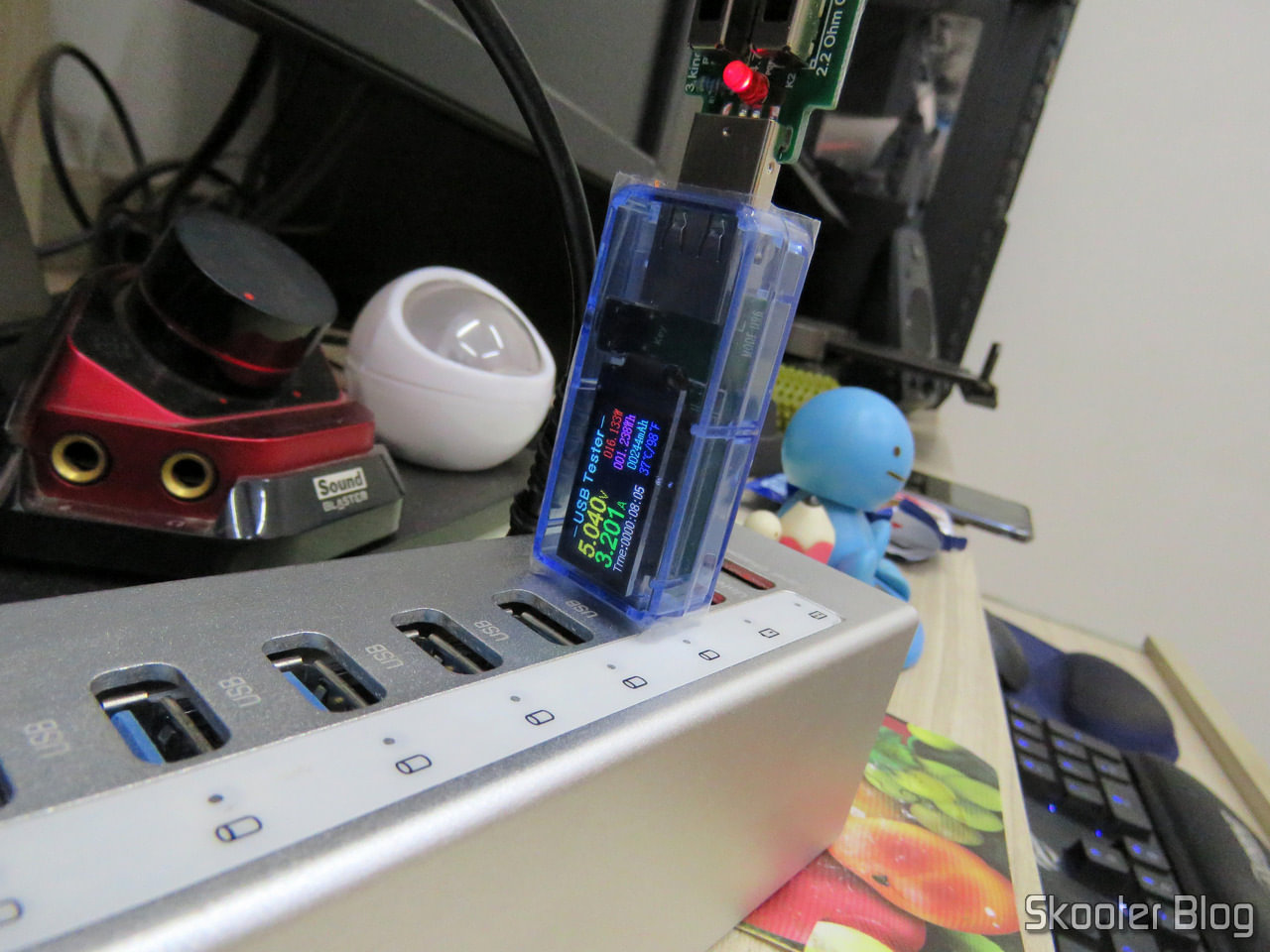

Outro teste foi com o Hub USB 3.0 Orico A3H13P2. Em uma das 13 portas USB 3.0, ele entregou 5,072 V e 2,211 A com a carga de 2A, e 5,040 V e 3,201 A com as duas cargas ligadas. Nada mal considerando que essa não é uma porta de carga, e que pela especificação só precisa suportar 900 mA. Mas temos que considerar que a maioria das 13 portas estavam ociosas ou com pouca carga.

Em seguida testei a porta de carga Universal (U), que nominalmente oferece 1A. Ela conseguiu ir a 2,170A, mas com a tensão caindo para 4,959 V.  E foi até mesmo a 3,110 A, mas com a tensão em 4,902 V.

Por fim, testei a porta de carga Super Charger (S), que nominalmente vai até 2,4A. Com a carga de 2A o testador indicou 4,959 V e 2,167 A. Com ambas as cargas, a tensão baixou para 4,894 V e a corrente em 3,109 A.

Testei ainda o carregador do Xiaomi Mi 9, com o celular carregando. A carga rápida fez a tensão se elevar para 8,972V, com a corrente em 1,430 A, totalizando 12,829 W. Nada mal.

Por último, testei o carregador do iPad 2018, que ao carregar o dispositivo chegou em 5,064 V e 1,912 A, totalizando 9,682 W.

É importante notar que os resistores da carga de 3A esquentam bastante quando ela está sendo usada. Até mudam de cor, mas voltam ao normal quando resfriam. É bom tomar cuidado para não queimar a mão e não deixar os resistores encostarem em nada que possa derreter ou pegar fogo.

Confira as fotos e o vídeo de unboxing e testes do Testador USB U96 13 em 1 Voltímetro Amperímetro:

Rastreamento

Estas são as informações de rastreamento do pacote obtidas no sistema da AliExpress:

2019.12.12 17:44 (GMT-7): Delivery successful
2019.12.09 10:52 (GMT-7): Cleared customs
2019.12.04 14:37 (GMT-7): Accepted by Last Mile Carrier
2019.11.20 18:33 (GMT-7): Departed country of origin
2019.11.16 21:08 (GMT-7): Shipment accepted by airline
2019.11.15 23:48 (GMT-7): Shipment left country of origin warehouse
2019.11.15 22:25 (GMT-7): Shipment at country of origin warehouse
2019.11.15 22:25 (GMT-7): Shipment at country of origin distribution center

Através do código LP + 15 dígitos, que aparece no sistema da AliExpress, é possível obter o código do ePacket postado na Suécia (LB + 9 dígitos + SE), usando o sistema do site Cainiao, que apresenta as seguintes informações:

Delivered
2019-12-12 17:44:00

Import clearance success
2019-12-09 10:52:00

Arrive at destination country
2019-12-04 14:37:00

Hand over to airline
2019-11-20 18:33:00

Depart from transit country or district
2019-11-17 20:29:00

Arrive at transit country or district
2019-11-17 19:54:00

Received by line-haul
2019-11-16 21:08:00

Outbound in sorting center
2019-11-15 23:48:17

Accepted by carrier
2019-11-15 22:25:21

Inbound in sorting center
2019-11-15 22:25:21

Estas são as informações de rastreamento do pacote obtidas no site do Correios:

12/12/2019
16:44
Objeto entregue ao destinatário
12/12/2019
11:15
/ SP
Objeto saiu para entrega ao destinatário
11/12/2019
10:05
INDAIATUBA / SP
Objeto encaminhado
de Unidade de Tratamento em INDAIATUBA / SP para Unidade de Distribuição em [REMOVIDO] / SP
10/12/2019
08:01
CAJAMAR / SP
Objeto encaminhado
de Unidade de Tratamento em CAJAMAR / SP para Unidade de Tratamento em INDAIATUBA / SP
09/12/2019
10:56
CURITIBA / PR
Objeto encaminhado
de Unidade de Distribuição em CURITIBA / PR para Unidade de Tratamento em CAJAMAR / SP
09/12/2019
10:54
Fiscalização Aduaneira finalizada
04/12/2019
14:57
Objeto recebido pelos Correios do Brasil

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

17/11/2019
19:54
SUECIA /
Objeto encaminhado
de País em SUECIA / para País em Unidade de Tratamento Internacional / BRInformar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações
17/11/2019
19:53
Objeto recebido na unidade de exportação

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

17/11/2019
19:32
Objeto postado

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

Tabela-Resumo

Esta é a tabela-resumo da compra:

Nome do Produto: Testador USB U96 13 em 1 Voltímetro Amperímetro
Nome Original: U96 13 in 1 USB tester DC Digital voltmeter amperimetro voltage current volt meter ammeter detector power bank charger indicator
Loja: AliExpress | Loja: ATORCH Innovative Manufactory Co., Store
Valor: R$ 20,76
Valor atual: R$ 21,72 (US$ 4,97)
Forma de Pagamento: Cartão de Crédito Visa Internacional
Tipo de Frete: AliExpress Standard Shipping
Valor do Frete: R$ 11,01
País de Origem do Pacote: China
Data de Compra: 11/11/2019
Data de Envio: 15/11/2019
Data de Entrega: 12/12/2019
Tempo em Trânsito: 27 dias
Conteúdo Declarado: Voltage Meter
Tipo de Conteúdo Assinalado: Others
Valor Declarado: USD 0.70
Tributado: Não
Valor Tributável:
Valor do Imposto:

Considerações Finais

Estou bastante satisfeito com o Testador USB U96 13 em 1 Voltímetro Amperímetro e com a carga de 3A que veio com ele. Espere vê-lo bastante em próximos artigos onde eu precise testar a potência de carregadores, dentre outros.

Só senti falta de um pedaço de cabo flexível no Testador USB U96. O meu antigo testador USB tem, então fica fácil posicionar o display para visualiza-lo. No U96 o plug está fixo no próprio dispositivo, então precisei fazer algum malabarismo para ver o display em algumas ocasiões.

Compartilhe o artigo com seus amigos se você gostou 😉 . Se você também quiser fazer suas compras na AliExpress, direto de Hong Kong, clique aqui e boas compras.
