TV CRT Flat Philips 21PT8467/78: trazendo de volta a entrada de Video Componente (CVI) que sumiu – Problemas e Soluções


Tenho uma TV CRT Flat Philips 21PT8467/78 há mais de uma década e ela sempre esteve na família, então estou ciente de todo o histórico dela. Aqui estão duas fotos dela, uma já antiga e outra mais recente, mostrando sua aparência ao longo do tempo:

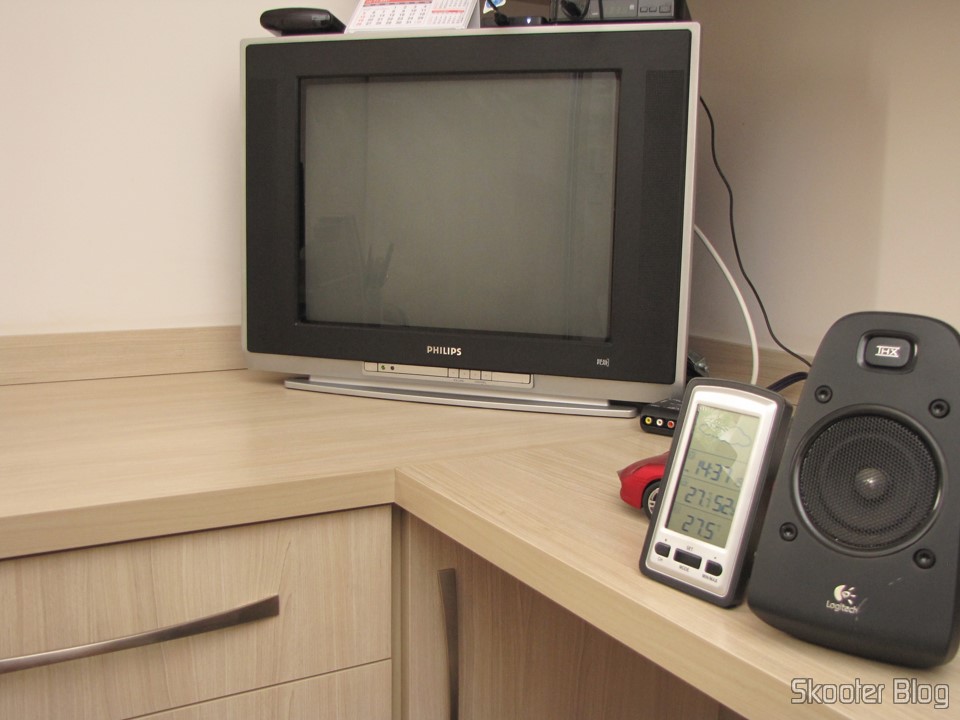

TV CRT Flat Philips 21PT8467/78 há alguns anos.

TV CRT Flat Philips 21PT8467/78 há alguns anos.

TV CRT Flat Philips 21PT8467/78, em foto mais recente.

TV CRT Flat Philips 21PT8467/78, em foto mais recente.

Nos últimos anos, ela deixou de funcionar com vídeo componente (YPbPr). A entrada CVI simplesmente sumiu, mas como eu passei anos sem usar vídeo componente nela, eu nem lembrava que a entrada CVI existia.

Ao tentar usar o vídeo componente após vários anos sem utilizá-lo, achei que vídeo composto e vídeo componente compartilhassem a mesma entrada chamada AV, uma vez que eles compartilham as mesmas entradas RCA de áudio. Eu estava enganado, mas só percebi isso na última semana.

Passei anos achando que fosse algum problema eletrônico e até fiquei usando meus consoles antigos usando apenas vídeo composto, conformado que a Philips 21PT8467/78 não funcionava mais com vídeo componente.

Mas na última semana eu finalmente resolvi procurar mais informações sobre o problema e encontrei um fórum com algumas postagens de 2010 onde os participantes diziam que a entrada DVI (e também a AV) podem sumir de acordo com os Option Bytes (OB) ajustados no menu de serviço.

O menu de serviço é acessível através da sequência 062596 + Menu, digitada no controle remoto. Eu já havia entrado nela algumas vezes, mas nunca mexi nos Option Bytes.

Essa TV já tinha apresentado alguns problemas, situações em que eventualmente ela apresentava um zunido alto no som. Entrei no menu de serviço para ver se achava alguma coisa sobre isso por ali. Porém não encontrei nada e esse problema posteriormente não apareceu mais.

Um dos participantes (Valdeni Oliveira) sugeriu os seguintes Option Bytes para resolver o problema das entradas desaparecidas:

- OB1 = 0 (TUNER ALPS), 128 (TUNER PHILIPS)
- OB2 = 192
- OB3 = 64
- OB4 = 224
- OB5 = 72
- OB6 = 0
- OB7 = 80

Outro participante (Sandro 13) disse ter colocado os seguintes Options Bytes:

- OB1 = 0
- OB2 = 192
- OB3 = 64
- OB4 = 224
- OB5 = 72
- OB6 = 80
- OB7 = 66

Com essas informações, entrei no menu de serviço e inseri os bytes da primeira lista. Bingo! A entrada CVI voltou!

Para registro, essas eram as configurações de Option Bytes que eu tinha antes de fazer a alteração, com a entrada DVI ainda desaparecida:

- OB1 = 000
- OB2 = 215
- OB3 = 001
- OB4 = 226
- OB5 = 082
- OB6 = 080
- OB7 = 066

Com o problema resolvido comecei a fazer alguns testes. Logo percebi que a entrada de vídeo componente da Philips 21PT8467/78 só aceita 240p e 480i. 480p ela não aceita. Com isso o meu WD TV Live vai precisar continuar sendo usado com vídeo composto, pois ele só envia a resolução 480p e superiores via vídeo componente.

Também fiz um teste com um Chromecast conectado através de um conversor de HDMI para vídeo componente e também não deu certo, pois o conversor mantém a resolução ajustada pela fonte e o Chromecast parece não trabalhar com 480i ou 240p. Acabei conectando-o com um conversor de HDMI para vídeo composto.

O dispositivo que oferece 480i e acabou confirmando que o DVI estava funcional foi o Gravador de DVD de Mesa Panasonic DMR-ES10. Ele tem opção de saída em 480i ou 480p. Em 480i funciona perfeitamente, mas basta selecionar 480p que bagunça toda a imagem.

Infelizmente ainda não pude jogar meus consoles em vídeo componente, pois não tenho cabos de vídeo componente para eles. Mas já adquiri um conversor de SCART RGB para vídeo componente para que meu Sega Genesis, meu Mega Drive 3 e meu Super Nintendo possam ser jogados por vídeo componente.

E espero que minha TV CRT Flat Philips 21PT8467/78 tenha ainda uma vida longa. Apesar de jogar muito mais na TV LCD com o MiSTer FPGA, ainda há ocasiões em que só a CRT resolve, como é o caso dos jogos que usam a Light Phaser do Master System.
