[Review] Placa RTC (Relógio em Tempo Real) para o MiSTer FPGA da RetroScaler com Soldagem Manual


A Placa RTC (Relógio em Tempo Real) para o MiSTer FPGA da RetroScaler com Soldagem Manual é uma placa opcional no MiSTer FPGA que serve para manter a hora do relógio (tempo real) quando o MiSTer FPGA é desligado.

O MiSTer FPGA busca a hora atual em servidores de data e hora quando é ligado e está conectado à Internet. Alguns núcleos utilizam data e hora real, tal qual faziam os consoles/computadores originais. A placa RTC é interessante para quem nem sempre está com o MiSTer conectado à Internet, evitando que ele fique com a data e hora errados. Ela usa uma bateria para manter o relógio funcionando.

A Placa RTC para o MiSTer FPGA foi adquirida na AliExpress, loja RetroScaler Official Store, e o pacote não foi tributado.

Motivação

A Placa RTC (Relógio em Tempo Real) para o MiSTer FPGA  foi um dos últimos itens que adicionei no meu MiSTer FPGA, pois ele está praticamente sempre conectado à Internet através de um cabo Ethernet. Porém, me recordo de algumas ocasiões em que algo falhou e ele não conseguiu obter a hora através de servidores. Por conta disso optei por adquirir uma Placa RTC. Assim também ficou tranquilo se eu quiser levar o MiSTer para outro lugar ou outra TV onde não há ponto de rede próximo.

Alguns dos núcleos que usam o tempo real são: ao486 (PC), Archie (Acorn Archimedes), BBC Micro Master 128K, Color Computer 3 (CoCo3), Commodore 64 (C64), Game Boy, Game Boy Color, Game Boy Advance, Minimig (Amiga), NeoGeo, MSX, SNES (Super Nintendo), TSConf (ZX Spectrum), QL (Sinclair QL), Zet98 (PC-98), ZXNext (ZX Spectrum Next), PC8801, e X68000.

Unboxing e Impressões

A AliExpress juntou o pedido da Placa RTC para o MiSTer FPGA com o de outro pedido meu, com dois SSDs  M.2 NVME KingSpec 512GB 2280 PCIe 3.0 NX Series. Enviaram tudo em um pacote só, que não foi tributado.

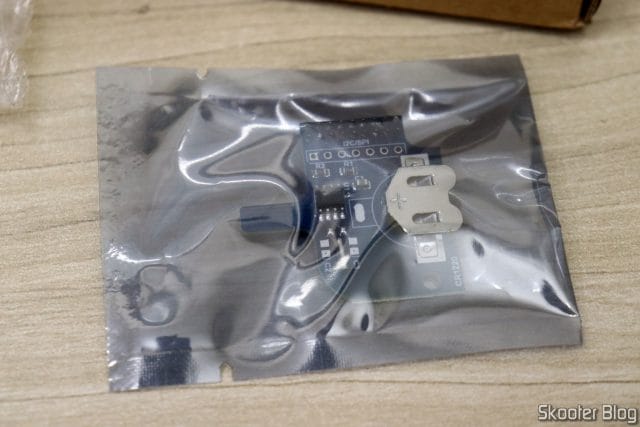

A Placa RTC para o MiSTer FPGA veio lacrada em um saquinho anti-estática, que por sua vez veio dentro de uma caixinha de papelão.

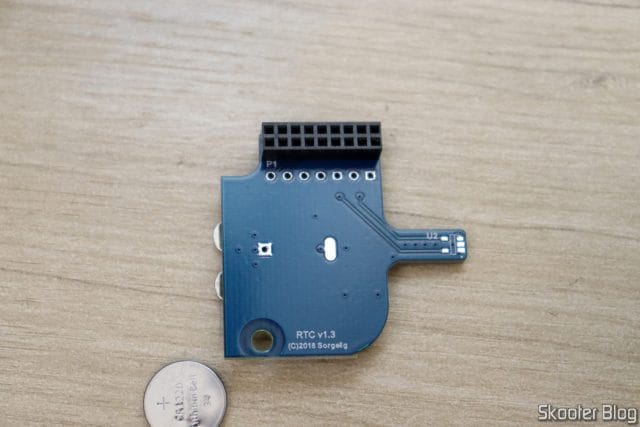

É uma plaquinha bastante simples, com um único CI, um par de resistores, um capacitor, um cristal oscilador, um compartimento para a bateria CR2032 (não inclusa) e o conector para acoplar a placa RTC na placa DE10-Nano do MiSTer.

Confira as fotos do unboxing e o vídeo que mostra unboxing, instalação e um pouco dos resultados:

Instalação da Placa RTC  e Testes

A instalação da Placa RTC para o MiSTer FPGA no meu MiSTer FPGA foi relativamente tranquila. Desmontei todo o case, tirei a placa de IO para ter acesso à DE10-Nano, encaixei a placa RTC, aproveitei para limpar a poeira de todas as placas e montei tudo novamente.

É importante destacar que o conector da placa RTC é um pouquinho mais largo que o encaixe da DE10-Nano. O encaixe forçado acaba quebrando a lateral de plástico em torno dos pinos da DE10-Nano. Apesar desse inconveniente, os pinos estão alinhados corretamente. Isso parece ser algo esperado pela RetroScaler pois é possível visualizar o plástico quebrado nas fotos do anúncio deles.

Com a placa instalada, voltei o MiSTer para junto da TV, reconectei os cabos, liguei-o e fiz a conexão via SSH para testar a plaquinha com o comando:

hwclock --verbose

Confira o resultado:

/root# hwclock --verbose
hwclock from util-linux 2.36.2
System Time: 1702906126.822889
Trying to open: /dev/rtc0
Using the rtc interface to the clock.
Assuming hardware clock is kept in UTC time.
Waiting for clock tick...
ioctl(3, RTC_UIE_ON, 0): Invalid argument
Waiting in loop for time from /dev/rtc0 to change
...got clock tick
Time read from Hardware Clock: 2023/12/18 13:28:47
Hw clock time : 2023/12/18 13:28:47 = 1702906127 seconds since 1969
Time since last adjustment is 1702906127 seconds
Calculated Hardware Clock drift is 0.000000 seconds
2023-12-18 11:28:46.350587-02:00

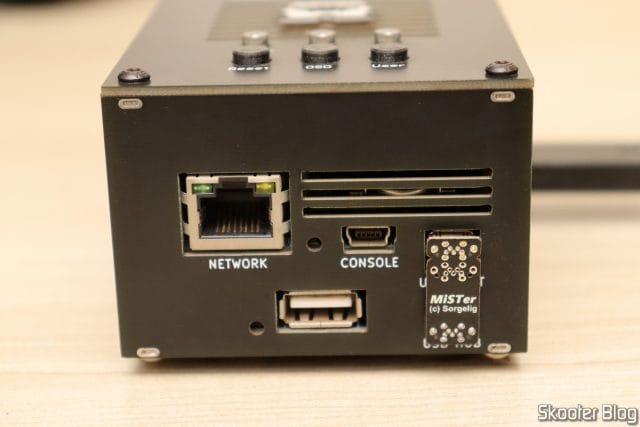

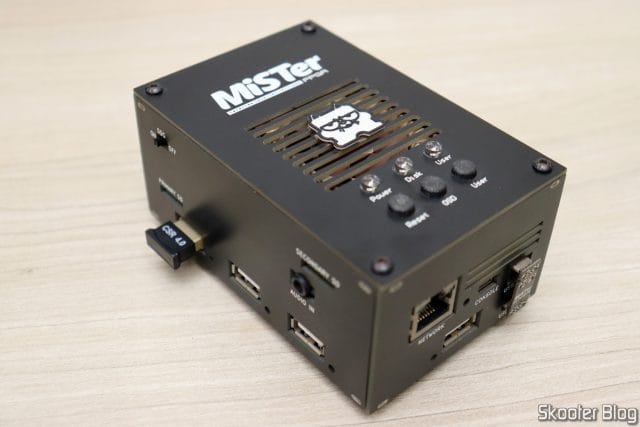

Com o case fechado, só é possível ver a plaquinha observando por uma das frestas de ventilação. Confira as fotos:

Mais tarde, fiz o teste de desconectar o cabo de rede, desligar o MiSTer, esparar um tempinho, ligar novamente e constatar que data e hora não foram perdidos. Tudo capturado e transmitido ao vivo no nosso canal de gameplay no Youtube:

Rastreamento

O pacote foi enviado com código de rastreamento iniciando em NL e finalizando em BR, um packet standard do Correios.

As informações de rastreamento já não aparecem mais na AliExpress ou Correios, mas consegui resgatá-las no Muambator:

23/01/2023 16:52 Entrega Efetuada
Unidade de Distribuição - REMOVIDO/SP

23/01/2023 09:29 Objeto saiu para entrega ao destinatário
Unidade de Distribuição - REMOVIDO/SP

23/01/2023 01:00 Em trânsito para Unidade de Distribuição - REMOVIDO/SP
Unidade de Tratamento - INDAIATUBA/SP Objeto encaminhado

20/01/2023 08:34 Em trânsito para Unidade de Tratamento - INDAIATUBA/SP
Unidade de Logística Integrada - CURITIBA/PR Objeto encaminhado

20/01/2023 08:34F iscalização aduaneira finalizada
Unidade de Logística Integrada - CURITIBA/PR

20/01/2023 06:34 Recebido/Brasil
Unidade de Logística Integrada - CURITIBA/PR

19/01/2023 13:29 Objeto postado
País

Tabela-Resumo

Esta é a tabela-resumo da compra:

Nome do Produto:Placa RTC (Relógio em Tempo Real) para o MiSTer FPGA da RetroScaler com Soldagem Manual
Nome Original:RetroScaler Manual Welding MisTer RTC Real Time Clock Board for MisTer FPGA
Loja:RetroScaler Official Store
Valor:R$ 91,52
Valor atual:R$ 89,29 (US$ 16,80)
Forma de Pagamento:Cartão de Crédito Internacional
Tipo de Frete:AliExpress Standard Shipping
Valor do Frete:R$ 5,35
País de Origem do Pacote:China
Data de Compra:11/01/2023
Data de Envio:
Data de Entrega:23/01/2023
Tempo em Trânsito:12 dias
Conteúdo Declarado:Clock Board
Tipo de Conteúdo Assinalado:
Valor Declarado:USD 5
Tributado:Não
Valor Tributável:
Valor do Imposto:

Considerações Finais

Estou satisfeito com a Placa RTC (Relógio em Tempo Real) para o MiSTer FPGA da RetroScaler com Soldagem Manual. É uma plaquinha simples que cumpre o que promete, mantendo o meu MiSTer FPGA sempre com data e hora corretos, ainda que esteja momentaneamente sem acesso à Internet.

A quebra do plástico no conector da DE10-Nano é um inconveniente que poderia ser evitado se a RetroScaler tivesse usado um conector do tamanho correto ou lixado o excesso. Não sei se as placas RTC de outros vendedores, como MiSTer Addons e MiSTerFPGA.co.uk tem o mesmo problema, mas acredito que não. Porém, importar deles agora complicou bastante por causa do “governo do amor” com todos os novos “impostos do amor” que duplicam o preço de tudo.
