MSI Cubi 2 Intel Kaby Lake Core i5-7200U DDR4 mSATA HDMI Wifi Bluetooth SFF Barebone PC (Cubi2-006BUS)

Neste artigo falo sobre o MSI Cubi 2 Intel Kaby Lake Core i5-7200U DDR4 mSATA HDMI Wifi Bluetooth SFF Barebone PC (Cubi2-006BUS), mini PC que adquiri na Amazon, e redirecionei para o Brasil via Shipito. Esta foi a 17ª vez que utilizei os ótimos serviços da Shipito, veja aqui as outras compras.

Motivação

Em 2013 eu adquiri meu primeiro mini PC, o Zotac ZBOX ID83 Core i3-3120M 2.5GHz Intel HM76 DDR3 Wi-Fi A&V Gigabit Ethernet Mini PC Barebone System (ZBOX-ID83-U), que também recebi no Brasil através da Shipito.

O Zotac ZBOX me serviu perfeitamente por 3 anos e meio. Ele ficava em minha sala de TV. Com ele eu assistia vídeos através do Kodi, jogava com o MAME e o Retroarch, capturava vídeos com a Elgato – Game Capture HD60 conectada a ele, dentre outras funcionalidades.

Mas em um dia qualquer, ele estava em modo de espera como costumava ficar quando não está sendo utilizado, e desligou. Eu percebi que ele estava desligado e achei que tivesse ocorrido queda de energia, mas não tinha sido o caso. Não dei muita atenção no momento, mas quando fui liga-lo novamente depois de uns dias percebi que ele estava morto.

O LED de energia estava aceso em vermelho, como fica quando o ZBOX está energizado e desligado. Mas ele não ligava mais, de nenhuma forma. Chequei componentes, tirei bateria, tentei limpar o CMOS, nada resolveu. Placa perfeita, nenhum sinal de capacitor estufado nem nada parecido. Fonte também aparentemente sem qualquer problema.

Até tentei envia-lo para uma assistência técnica especializada em placas-mães, mas nem eles conseguiram encontrar o defeito. Acabei vendendo-o no estado em que estava.

Era hora de procurar por um novo mini PC.

Ainda preciso de um Mini PC?

Quando adquiri o Zotac ZBOX ID83 seu uso era bem diferente do que ele tinha em seus últimos dias de vida. De início ele estava em uma TV não-esperta. Era usado inclusive para Netflix.

Mas nos últimos anos ele passou para uma Smart TV, com Netflix, e ganhou a companhia de outros equipamentos, como o WD TV Live, que eu já tinha, mas em outra TV, e que acaba sendo mais prático para ver vídeos locais (no NAS Synology DS214play), exceto os 1080p60 ou com codificação h.265, que ele não suporta.

A aquisição do Framemeister XRGB Mini e meus consoles clássicos também implicam que eu não precisava mais de um Mini PC para jogar Atari 2600, Master System, Mega Drive, Super Nintendo e Playstation, ficando o Mini PC apenas para consoles que eu não tenho, arcades e jogos não suportados pelo SD2SNES.

Depois veio o Chromecast 2, e o Mini PC também deixou de ser necessário para ver vídeos do Youtube e ouvir músicas no Spotify.

Por fim, estou no aguardo de um Minix Neo U1, que adquiri na GearBest e ainda estou aguardando a chegada. Ele deve substituir o WDTV Live, com a vantagem de suportar h.265 e 1080p60.

Com tudo isso, cogitei nem comprar mais outro Mini PC. Talvez apenas um Raspberry Pi para rodar emuladores.

Mas depois de analisar bastante, a opção por um Mini PC acabou se dando principalmente por conta da Elgato – Game Capture HD60. A alternativa de levar um laptop para a sala toda vez que quisesse capturar algo não é muito prática.

Outro fator relevante é que o Raspberry Pi ainda engasga com alguns emuladores mais pesados. Li relatos de problemas com alguns jogos do MAME e até mesmo com jogos do Super Nintendo que usam o Super FX, justamente um dos chips que o SD2SNES não suporta. Nesse ponto, o poder de fogo de um Core i5 é muito maior.

Escolha do MSI Cubi 2

Para escolher o novo Mini PC levei em consideração alguns quesitos:

1. Não ser da ZOTAC! ZOTAC nunca mais.
2. Ter pelo menos um processador Core i3, mas preferencialmente um Core i5, assim conta como um upgrade e não lamento tanto o prejuízo. Um i3 de sexta ou sétima geração já seria melhor que um i3 de terceira geração, mas um i5 é melhor ainda. 🙂
3. Preferencialmente ser algo que dê para reaproveitar o SSD e a memória RAM do Zotac ZBOX ID83, para economizar com essas duas peças.

Na questão de marcas me deparei basicamente com Intel e MSI, mas acabei gostando mais do MSI Cubi 2, tanto pelo design, quanto pelas configurações oferecidas.

Core i5 estava disponível tanto no Intel NUC quanto no MSI Cubi 2, mas apenas a MSI tinha opções com a sétima geração dos processadores i5, codinome Kaby Lake. Achei até estranho que a própria Intel só tivesse equipamentos até a sexta geração. Ponto pra MSI.

Mas na questão de aproveitar SSD e memória RAM não tive muita sorte. O SSD eu pude aproveitar normalmente, ainda que o MSI Cubi 2 fique mais fininho e bonito se for usado apenas com um SSD m.2 SATA, pois ele vem com duas tampas para a parte inferior, uma reta para uso sem drive de 2.5″ e outra mais gordinha para acomodar um drive de 2.5″.

A configuração ideal talvez seja aquela com apenas um SSD m.2 SATA, ou aquela que tenha um SSD m.2 SATA com o sistema e um HD de 2.5″ grande para dados. Mas para não arrebentar com o orçamento, optei por aproveitar o SSD para o sistema e deixar os dados no mesmo HD externo que eu já usava com o ZBOX. Mas nada impede que eu faça um upgrade no futuro.

Quanto à memória RAM, fiquei sem opções, pois todos os mini PCs atuais usam DDR3L ou DDR4, e o ZBOX usava DDR3. A DDR3L usa uma tensão menor, portanto equipamentos que usam DDR3L não aceitam DDR3. Meu laptop usa DDR3, mas já tem 16GB de RAM, o da minha esposa usa DDR3L.

Acabei optando por vender os 16GB de memória RAM DDR3, e comprar memória nova para o MSI Cubi 2. Como optei pelo modelo com o Intel Kaby Lake Core i5-7200U, ele utiliza memória DDR4. Optei então pelas Kingston Technology HyperX Impact 16GB RAM DDR4 2133 HX421S13IBK2/16, das quais falarei no próximo artigo.

Continuei com 16GB (2x8GB) de RAM, tal qual era com o ZBOX, mas agora com opção para migrar para para 32GB (2x16GB) caso precise no futuro. Mas para o meu uso, acredito que não precisarei.

O modelo Cubi2-006BUS foi minha opção. Ele conta com o processador  Intel Core i5-7200U embutido e vídeo Intel HD 620 Graphics. Aceita memória DDR4 SO-DIMM até o máximo de 32GB.

O processador Intel Core i5-7200U funciona em 2,7 a 3,5 GHz. Para armazenamento, o Cubi2-006BUS suporta um SSD m.2 SATA e um drive de 2.5″ (SSD ou HD). Ele também conta com chipset Intel WiFi 3168 (M.2) 802.11ac + Bluetooth 4.2.

Há diversas outras configurações de MSI Cubi 2, para atender os mais diversos usos e bolsos. Há desde modelos mais baratos, com processador Celeron até modelos mais caros, com processador Core i7 de sétima geração.

A compra na Amazon via Shipito

Os preços do MSI Cubi 2 no Brasil são extremamente abusivos. O que eu paguei no modelo com o Core i5-7200U, eles cobram pelos modelos com Celeron. Mas é o esperado, visto que cada vez que você compra um MSI Cubi 2 no Brasil, você está dando outro para o governo na forma de impostos.

Apesar da Amazon enviar o MSI Cubi 2 para o Brasil, eu não estava muito interessado em pagar mais do que o preço do próprio produto em impostos de importação para Temer, ICMS para Alckmin e outros. Comprar de lá com envio direto para o Brasil é quase tão ruim quanto comprar no próprio Brasil. Então resolvi contar novamente com os serviços da Shipito.

Compra feita na Amazon em 04/12/2016. Optei por enviar ao depósito do Oregon para evitar os impostos estaduais da California e de Nevada. Meu MSI Cubi 2 chegou no depósito da Shipito no Oregon no dia 12/12/2016, e após eu verificar o conteúdo pelas fotos que me enviaram, ele seguiu para o Brasil pelo USPS Priority Mail.

O pacote passou pelo Rio de Janeiro onde foi tributado em 60% do valor declarado, o que ainda é uma tremenda sacanagem, mas ao menos é menos dinheiro indo para a corrupção governamental. No dia 04/12/2016 ele já estava disponível para retirada nos Correios, mediante o pagamento do imposto e mais a taxa de R$ 12,00 que os Correios cobram para não fazer o serviço deles de levar a mercadoria na sua casa.

Meu custo com frete mais o serviço da Shipito foi de US$ 66,53, sendo US$ 59,36 pelo frete, US$ 4,17 pelo seguro, e US$ 3,00 pelos serviços da Shipito, incluindo abrir o pacote e tirar fotos dos produtos.

Estas são as informações de rastreamento do pacote pelo USPS:

Estas são as informações de rastreamento do pacote pelo Correios:

Unboxing

Para mostrar o unboxing do MSI Cubi 2, fiz o vídeo abaixo. Confira:

Como de costume, a Amazon exagera um tanto no tamanho da caixa. Além do MSI Cubi 2 e das Kingston Technology HyperX Impact 16GB RAM, haviam vários saquinhos de ar dentro da caixa.

Caixa da Amazon com o MSI Cubi 2

Caixa da Amazon com o MSI Cubi 2

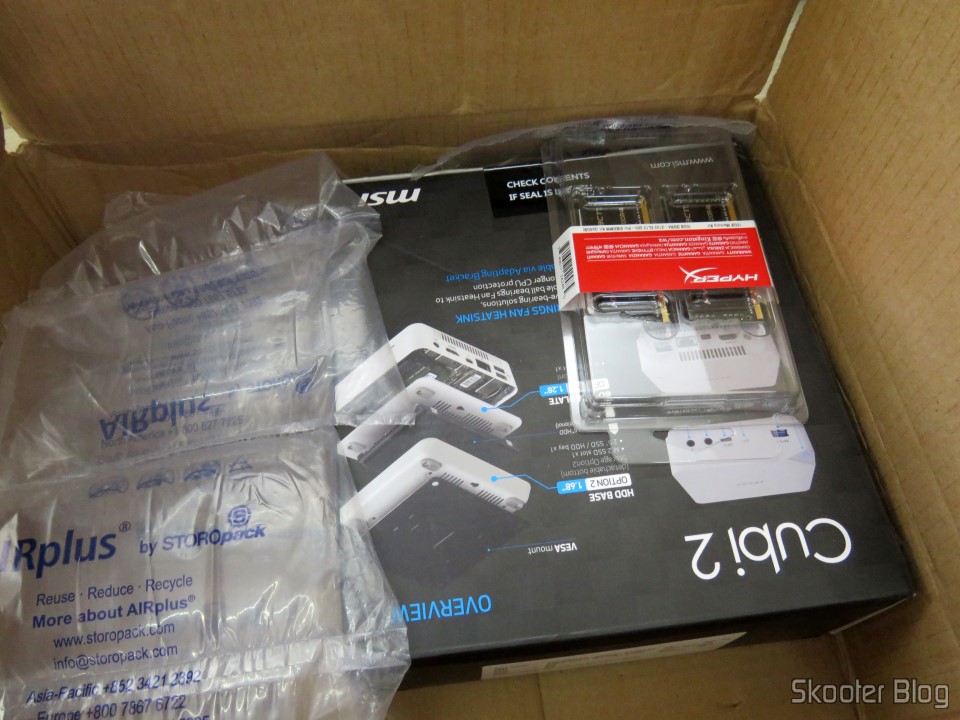

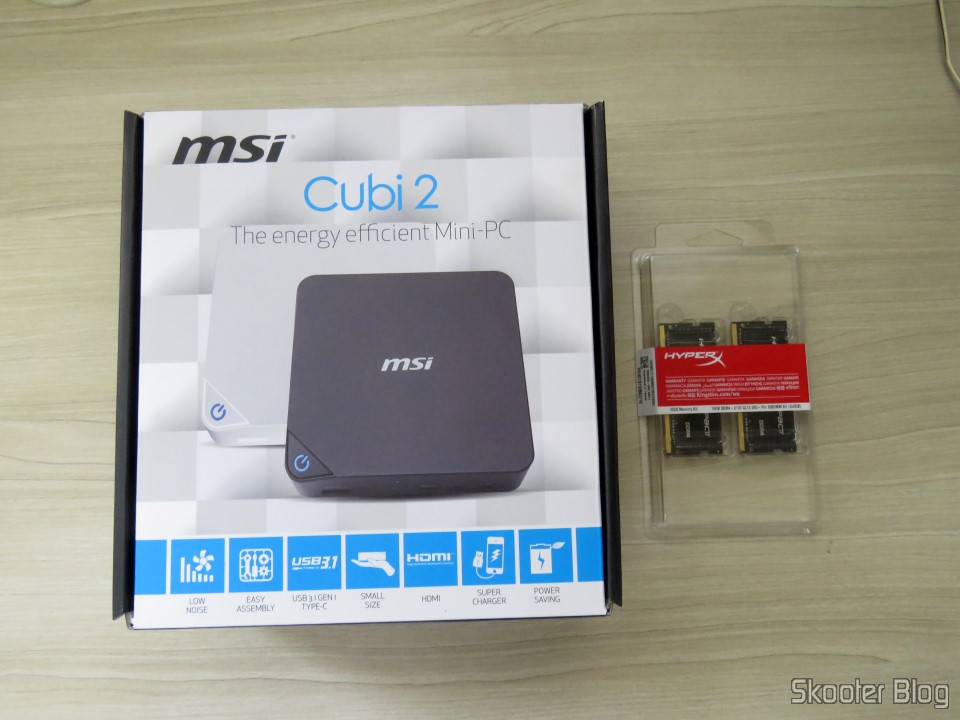

MSI Cubi 2 e módulos de memória Kingston DDR4

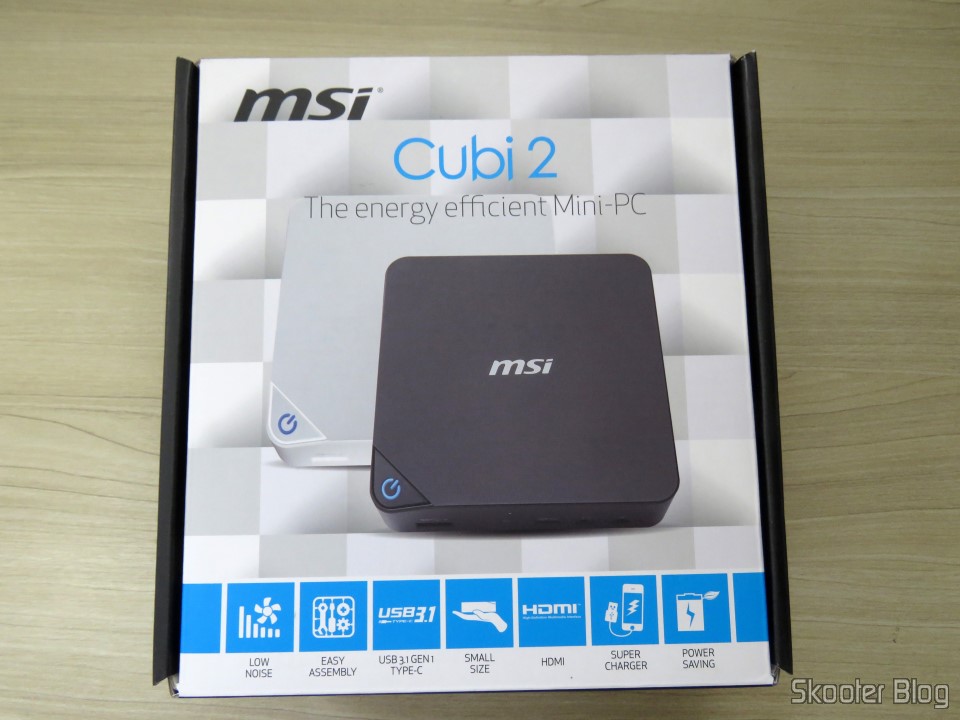

MSI Cubi 2, em sua embalagem

Note que o tamanho da caixa não muda o valor do frete pelo USPS, pois eles consideram apenas o peso. Então normalmente não dou importância para isso. Mas para usar fretes por courier compensa pagar US$ 5,00 a mais para a Shipito reduzir a caixa, pois todos eles (DHL, Fedex, etc.) também cobram pelo volume do objeto.

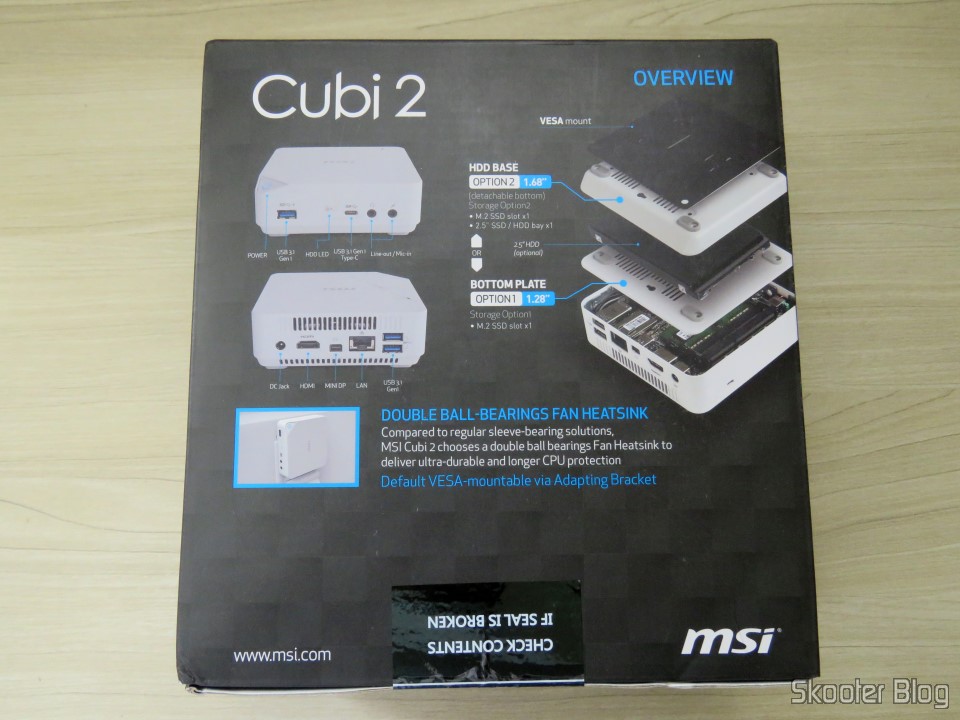

A caixa do MSI Cubi 2 veio devidamente lacrada. Na parte traseira vemos informações sobre as portas disponíveis e as duas opções de montagem para a parte de baixo.

Parte de baixo da embalagem do MSI Cubi 2

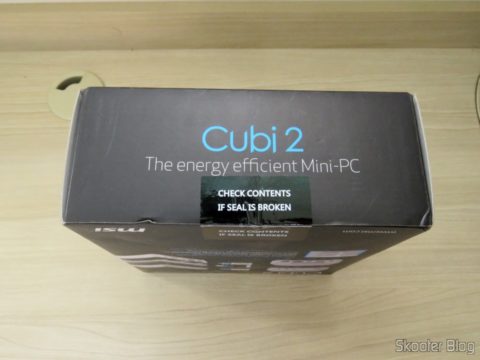

MSI Cubi 2, em sua embalagem lacrada

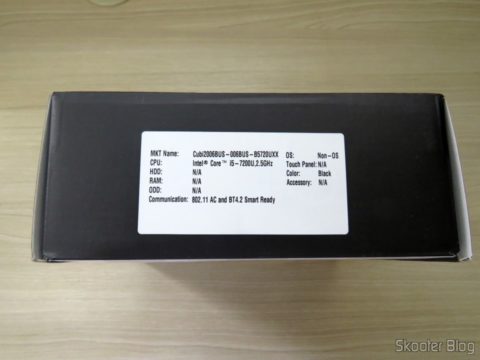

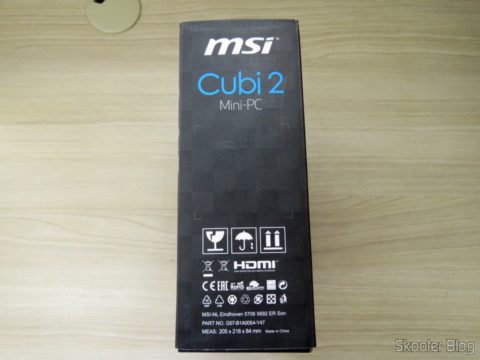

Em uma parte lateral há algumas informações sobre WiFi e Bluetooth na Europa. Deve ter algo a ver com regulamentação, mas não consegui entender.

Lateral da embalagem do MSI Cubi 2

Lateral da embalagem do MSI Cubi 2

Lateral da embalagem do MSI Cubi 2

Na caixa temos, além do MSI Cubi 2, a parte de baixo alternativa para uso com HD ou SSD de 2.5″, o cabo de energia, cabos para ligar o HD ou SSD de 2.5″, fonte de alimentação, adaptador VESA para montagem na traseira de monitores, parafusos e manuais.

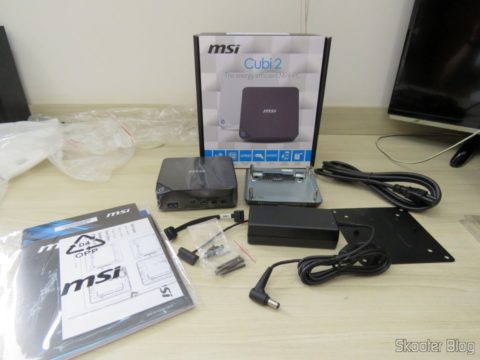

MSI Cubi 2 e seus acessórios

Manuais e folhetos que acompanham o MSI Cubi 2

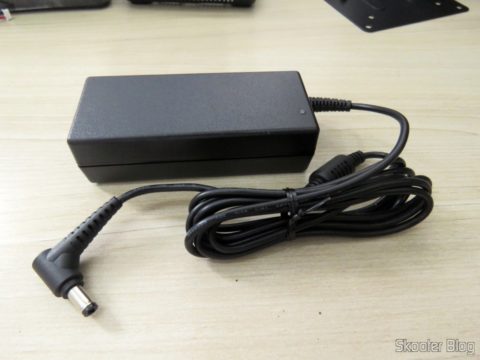

Fonte de Alimentação do MSI Cubi 2

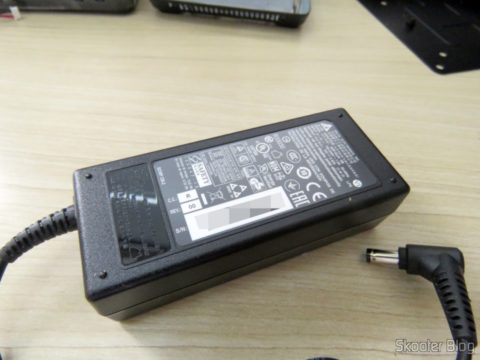

Fonte de Alimentação do MSI Cubi 2

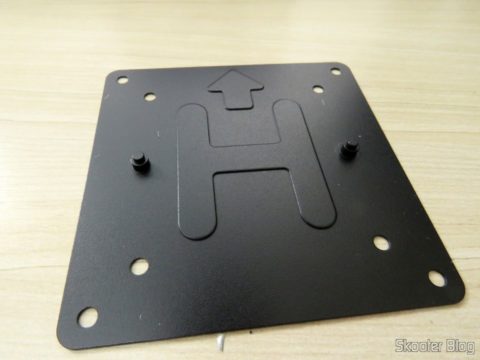

Suporte VESA do MSI Cubi 2

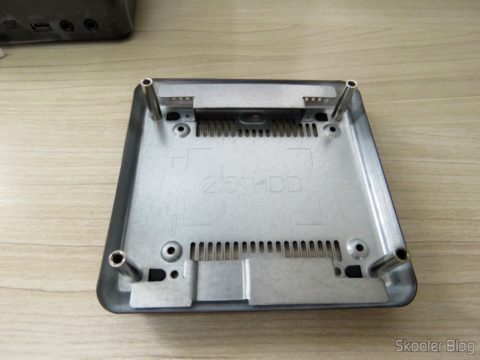

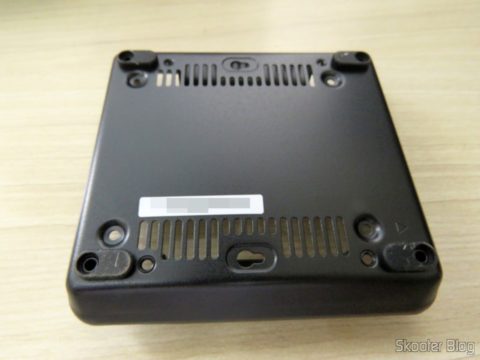

Tampa inferior alternativa do MSI Cubi 2, para instalação de HD ou SSD de 2.5″

Tampa inferior alternativa do MSI Cubi 2, para instalação de HD ou SSD de 2.5″

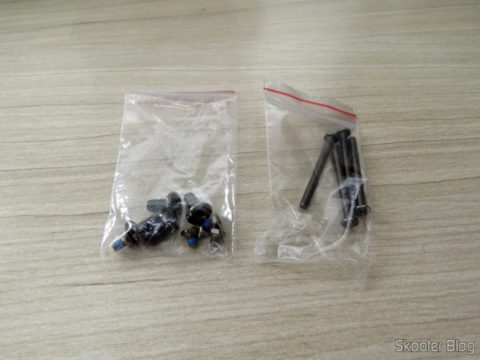

Parafusos que acompanham o MSI Cubi 2

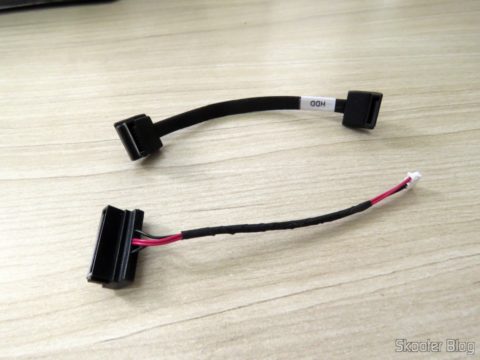

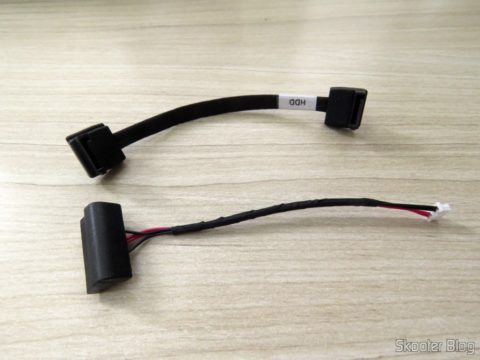

Cabo de dados SATA e cabo de energia para conexão de HD ou SSD de 2.5″

Cabo de dados SATA e cabo de energia para conexão de HD ou SSD de 2.5″

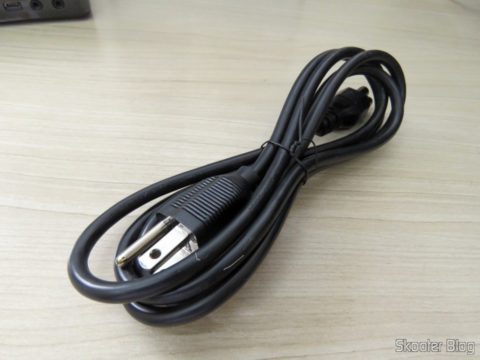

Cabo de Energia do MSI Cubi 2

O MSI Cubi 2

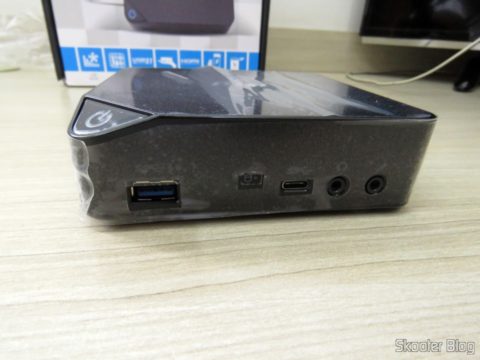

Na parte frontal do MSI Cubi 2 temos uma porta USB 3 tipo A (tradicional) e outra porta USB 3.1 tipo C. Também temos o LED de acesso à memória secundária (HDs, SSD), saída de fones de ouvidos e entrada de microfone.

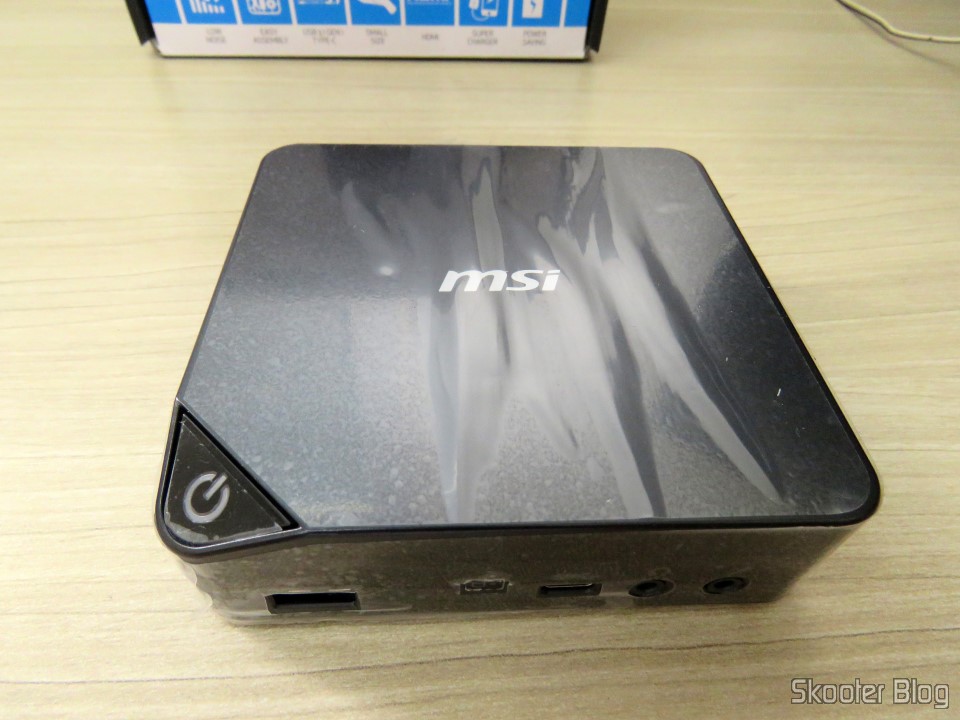

Face Frontal do MSI Cubi 2

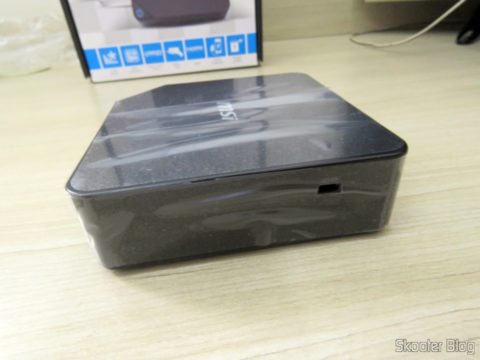

A lateral esquerda é lisa, sem nenhuma entrada/saída, e a lateral direita conta apenas com a entrada para trava Kensington.

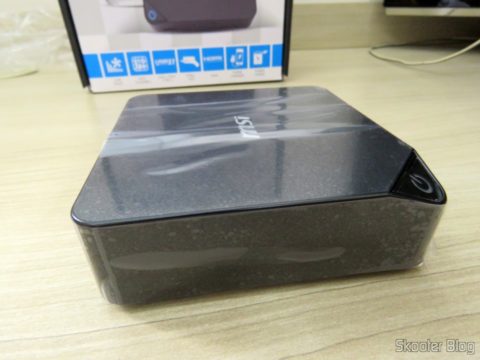

Face Lateral Esquerda do MSI Cubi 2

Face Lateral Direita do MSI Cubi 2

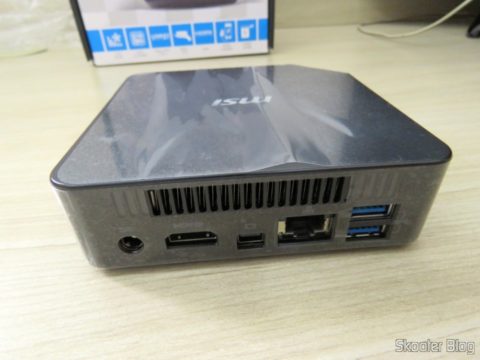

Na parte traseira, temos a saída de ar quente do dissipador, a entrada da fonte de alimentação, saída HDMI, saída Mini DisplayPort, entrada de rede Ethernet, e mais duas portas USB 3 Tipo A.

Face Traseira do MSI Cubi 2

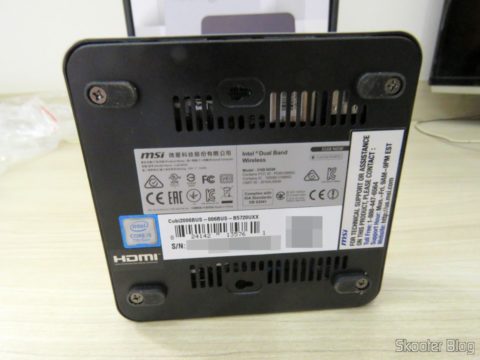

Na parte de baixo temos os vários selos da MSI, Intel e HDMI. Há também encaixe para pendurá-lo através de parafusos.

Parte de baixo do MSI Cubi 2

Instalação

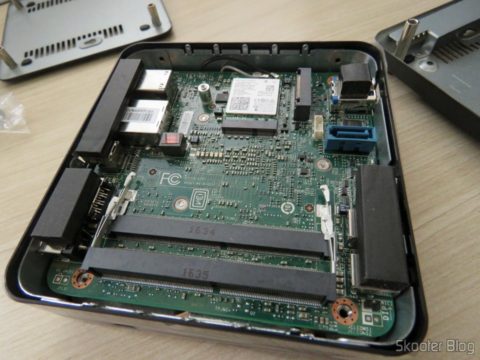

Hora de abrir o MSI Cubi 2 para instalar memória e SSD. A placa é bem compacta, como esperado. Ao abrir a tampa de baixo vemos os slots para memória, porta SATA, o slot m.2 SATA, dentre outros componentes

MSI Cubi 2 por dentro

MSI Cubi 2 por dentro, com os módulos de memória instalados

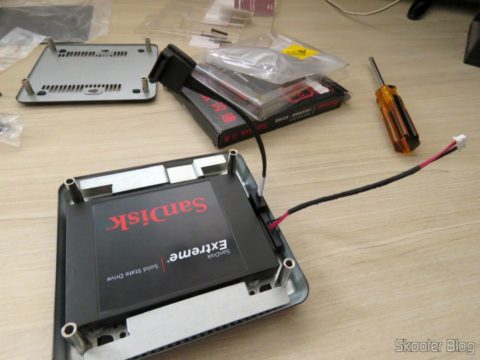

O SSD é montado na parte de baixo alternativa. Não faça a bobagem de prender o SSD antes de por os cabos como eu fiz, pois eles não vão entrar e você terá de remover o SSD para colocá-los. 🙂

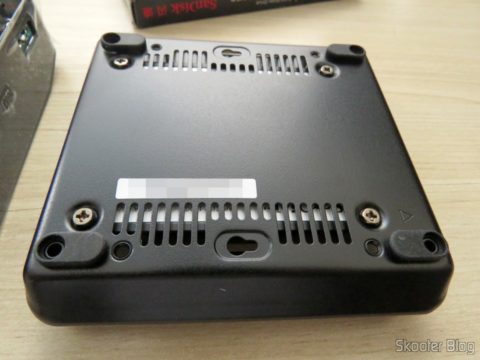

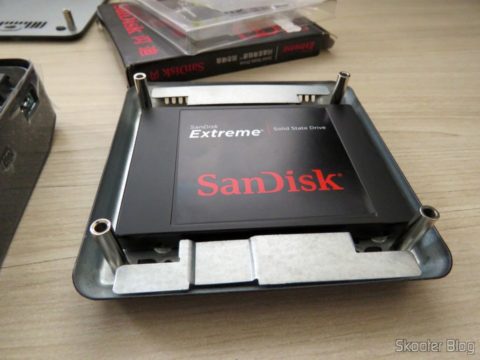

Instalando o SSD no MSI Cubi 2

Instalando o SSD no MSI Cubi 2

Instalando o SSD no MSI Cubi 2

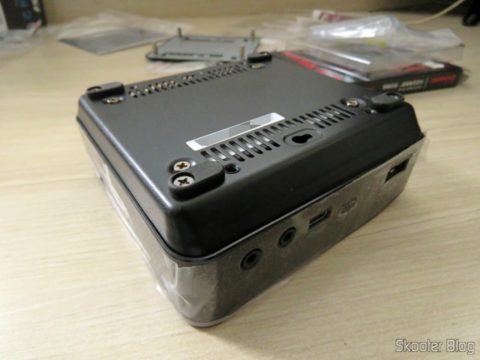

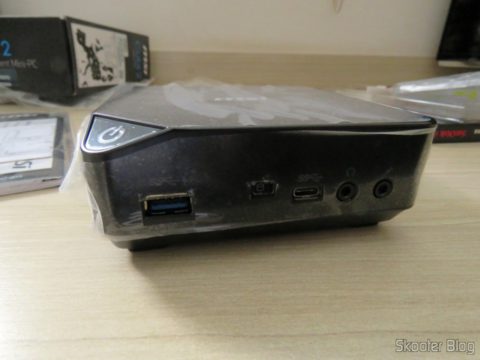

Com o SSD instalado na tampa alternativa, o MSI Cubi 2 fica mais gordinho, mas ainda bastante simpático. 🙂

MSI Cubi 2 gordinho com o SSD de 2.5″ instalado

MSI Cubi 2 gordinho com o SSD de 2.5″ instalado

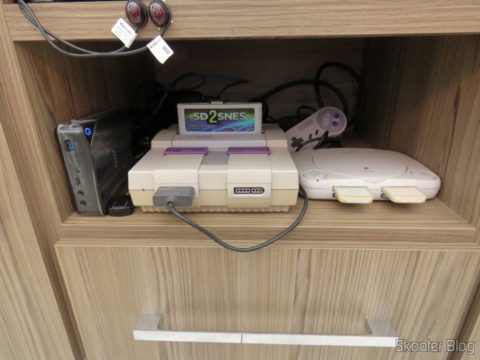

Com tudo pronto é hora de levar o MSI Cubi 2 para a sala. Arranjei um cantinho para ele no mesmo nicho que meu Super Nintendo e meu Playstation One, onde ele pode ficar com o HD externo e a Elgato – Game Capture HD60 escondidas atrás dele.

Note que o MSI Cubi 2 foi projetado para ficar deitado sobre a mesa, ou pendurado lateralmente no suporte vesa ou na parede. Não há pés para que ele fique em pé na mesa. Assim, optei por não tirar os plásticos evitando riscar a lateral em preto-piano. Futuramente vou colocar quatro pezinhos adesivos de silicone para que ele possa ser deixado assim sem riscar.

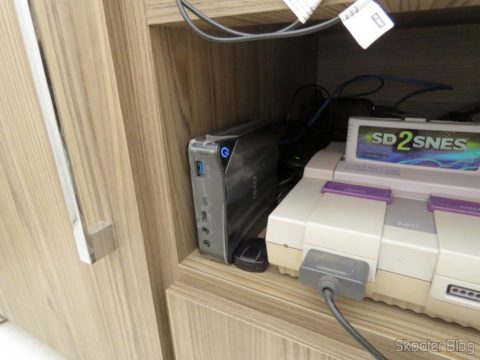

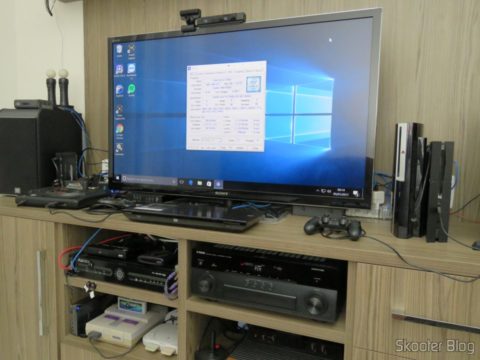

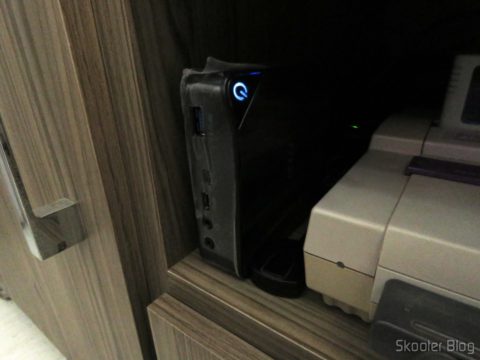

MSI Cubi 2 instalado e funcionando

MSI Cubi 2 instalado e funcionando

MSI Cubi 2 instalado e funcionando

MSI Cubi 2 instalado e funcionando

Ao contrário do Zotac ZBOX ID83, o MSI Cubi 2 não vem com controle remoto, então conectei nele o meu antigo Controle Remoto para PC, que comprei na DX em 2009. Quebra um galho para funções simples, como navegar no Kodi.

Outro problema que enfrentei foi a falta de portas USB. São apenas 4, sendo que uma é Tipo C, que pode ser o formato do futuro, mas hoje é essencialmente inútil. O ZBOX ID83 tinha 6 portas, ainda que algumas fossem apenas USB 2.0.

Felizmente eu ainda tinha aqui o meu Hub USB 3.0 com 4 portas ORICO W8PH4-U3. Coloquei então o HD externo em uma das portas traseiras, afinal HDs nem sempre se dão bem com hubs passivos. Na outra porta USB traseira conectei o Hub USB 3.0 com 4 portas.

Nas 4 portas do Hub USB 3.0 com 4 portas conectei o receptor do Controle Remoto para PC, o receptor do  Controlador sem Fio de XBox 360, o receptor do Teclado sem Fio Com Mouse Touch K400R Logitech e a Elgato – Game Capture HD60.

Sobrou ainda as portas USB frontais do MSI Cubi 2, onde posso ligar eventualmente alguns outros acessórios, como o Adaptador USB para dois Controles Gamepad de SNES, o Cabo Adaptador para conectar dois Joysticks de Mega Drive, o Adaptador para conectar dois Joysticks de Atari 2600 no PC via USB, e o Gamepad de Super Nintendo (SNES) para PC Buffalo.

O MSI Cubi 2 foi conectado ao Yamaha RX-A830 7.2-Channel Network AVENTAGE Home Theater Receiver usando um Cabo HDMI 2.0 4K 3D 60Hz Vention de 2 metros.

Tabela-Resumo

E esta é a tabela-resumo da compra:

Considerações Finais

Em seus primeiros 45 dias de uso, o MSI Cubi 2 vem fazendo muito bem o seu papel. Instalei o Windows 10, o MAME, o Retroarch e o Kodi. Instalei também a Elgato – Game Capture HD60 e fiz algumas capturas com ela. Tudo funcionou a contento.

E vou encerrando por aqui com uma avaliação positiva para o MSI Cubi 2 Intel Kaby Lake Core i5-7200U DDR4 mSATA HDMI Wifi Bluetooth SFF Barebone PC (Cubi2-006BUS). Não se esqueça de compartilhar o artigo com seus amigos se você gostou. Boa diversão e boas compras. 🙂
