Este Kit de Capacitores para o Super Nintendo modelo SHVC foi adquirido em uma loja de componentes eletrônicos local.
Capacitores eletrolíticos costumam ser o principal ponto de falha na maioria dos eletrônicos antigos e o Super Nintendo não é exceção. Eventualmente capacitores vazam seu eletrólito e precisam ser trocados, não só por começar a apresentar falhas, mas também porque o eletrólito vazado pode oxidar e corroer a placa e outros componentes.
A maioria dos capacitores eletrolíticos do Super Nintendo são SMD, mas em geral a substituição é feita por capacitores PTH radiais. Os motivos são vários:
- São mais fáceis de encontrar no mercado;
- São mais fáceis de instalar com ferro de solda comum, capacitores SMD foram feitos para serem instalados com equipamento apropriado;
- Foram inventados há mais tempo, tem mais tempo de evolução;
- Podem estufar e o eletrólito vazar pela parte de cima, longe da placa. Capacitores SMD sempre vazam pra baixo, aumentando as chances de danificar a placa.
A Console5 tem um wiki que mostra a lista de capacitores para cada modelo de Super Nintendo. O modelo SHVC-CPU-01, de 1990, o primeiro deles, usa os seguintes capacitores:
C50 47uf 10v C51 47uf 10v C57 100uf 6v C58 100uf 6v C59 100uf 6v C60 100uf 6v C61 10uf 16v C62 2.2uf 50v C63 33uf 25v C64 33uf 25v C65 10uf 16v C66 10uf 16v C67 1000uf 25v
A Console5 vende esses kits de capacitores, tanto na versão PTH quanto na versão SMD. O custo é de US$ 4,95, que é um tanto mais caro que compra-los em eletrônicas, mas ainda compensa porque supostamente são marcas de qualidade. O que torna os kits proibitivos para nós brasileiros é o frete, que ficava em cerca de US$ 15,00 na modalidade mais barata, da última vez que eu havia checado. Agora apareceu uma versão de US$ 7,79, mas sem rastreamento.
Mas com a lista em mãos é possível compra-los nas lojas de componentes eletrônicos locais. Felizmente os valores de capacitância são relativamente comuns. Na pior das hipóteses precisamos usar a mesma capacitância e tensões maiores porque as tensões exatas não estão disponíveis.

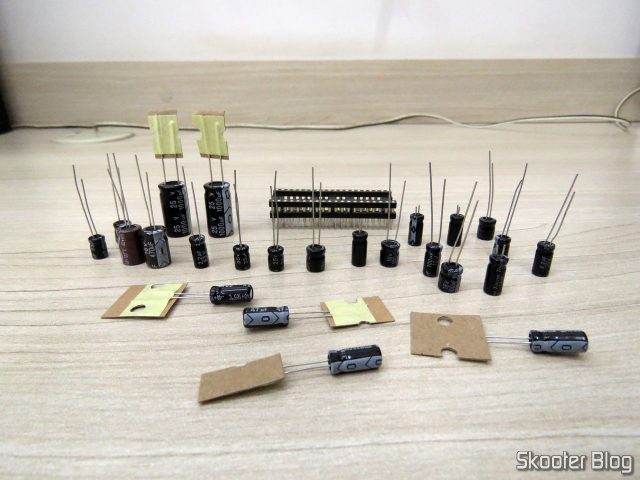

E assim eu comprei esse kitzinho, por menos R$ 10,00:
Note que eu comprei um ou dois capacitores a mais de cada um dos valores, para o caso de algum vir com defeito, por isso há mais capacitores do que na lista.
Além disso eu aproveitei para comprar esses dois sockets de 40 pinos, que não tem nada a ver com com o Super Nintendo. Eles são para os meus Atari 2600. Em um deles o TIA não é socketado e em outro o socket está um pouco judiado, então devo troca-los eventualmente.
O blog traz conteúdo cada vez mais especializado em retrogamer. Conteúdo assim é meio raro nas terras tupiniquins. Parabéns 👏🏻👏🏻👏🏻🎮🔝💯
E agora pra substituir todos os capacitores, como vai fazer? Vc mesmo faz?
A ideia era fazer, mas tive um problema sério antes disso. Vou explicar em um artigo nos próximos dias.
O lado ruim da miniaturização de componentes é que ficou realmente ruim e difícil trabalhar numa placa sem equipamento apropriado como estação de solda, lupa de aumento, etc.
Também acho melhor resistores e capacitores maiores, ainda que ocupem mais espaço.
Eu substitui os capacitores do meu super famicom e super nintendo, mas eu optei por comprar da china, na LCSC.com pois tentei utilizar o maior número possível de capacitores nichion e rubycon. No caso do super nintendo a troca foi excelente, vários capacitores ruins e após o serviço a qualidade do som e da imagem ficaram tão bons que fico feliz só de lembrar.
Não conhecia essa loja. Conte-nos mais: que tipo de frete usou? E como a loja enviou?
O frete eu utilizei da própria loja direto para o brasil. Não é exatamente barato, na primeira compra que fiz paguei US$15,82 de frete para uma compra de US$21,13 mas chegou em menos de 30 dias e não paguei nenhuma taxa. A vantagem é que lá você pode escolher exatamente o capacitor que você quer, já que temos diversos fabricantes (panasonic, chemi-con, rubycon, nichicon, etc). Não encontrei uma loja no Brasil em que eu consiga fazer este tipo de escolha, e quando você vai ver são marcas de qualidade duvidosa. Recebi a encomenda bem embalada, não tive problemas com o envio, comprei capacitores para fazer os recap´s e mais alguns outros para montagem de um sync stripper para usar na GBS Control.
