Conserto da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06


Neste artigo falo sobre o reparo que fiz na Adega EasyCooler 8 garrafas Modelo 4092640045, com a placa FX-101 PCB120515K1 SH14387 12.05.06.

Eu já falei dessa adega aqui no Skooter Blog em 2014, quando ela foi adquirida.  Ela funcionou bem por uns 3 anos, até que começou com alguns problemas:  eventualmente ela começava a apitar no alto-falante, piscar o display e não gelava mais.

O problema era intermitente, chegou a funcionar por quase um ano sem problemas, até que um dia desliguei-a por estar vazia. Quando religuei o problema voltou com força e ela já ficava mais tempo sem funcionar do que funcionando.

Abrindo e observando a placa eu percebi dois capacitores de 120 µF 250 V, os maiores da placa. Em volta deles havia algo brilhante na placa, como se líquido tivesse escorrido e grudado, como pode ser visto nas fotos. Imaginei que os capacitores poderiam ter vazado. Então parti para a substituição deles. Como não encontrei-os na minha cidade precisei comprar online, como já relatei no artigo anterior.

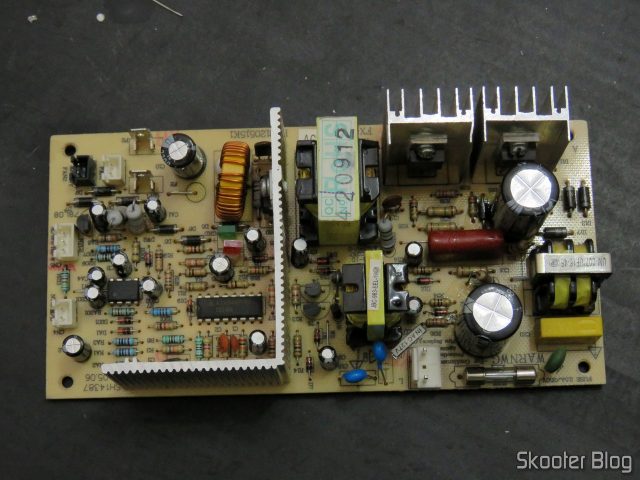

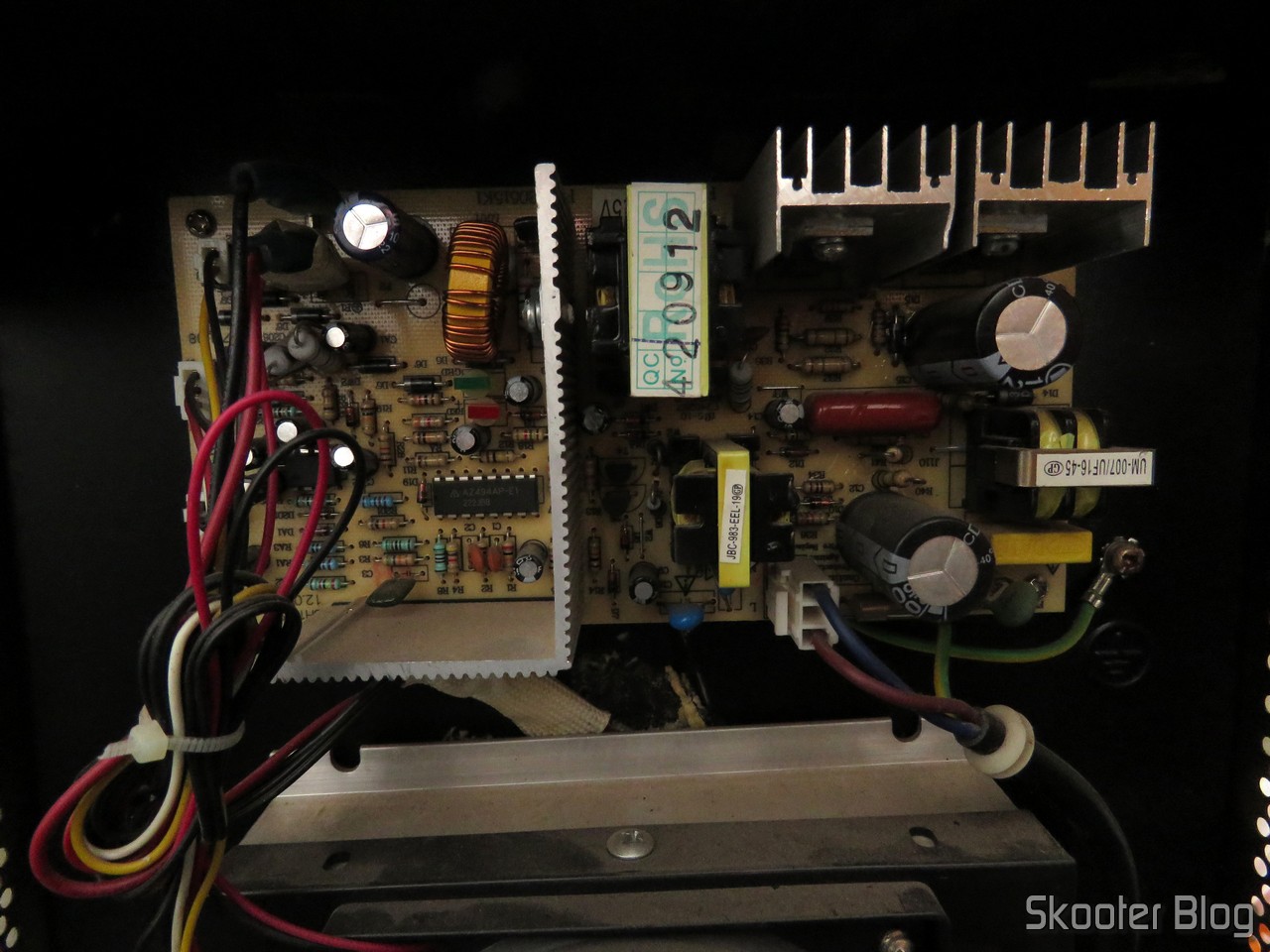

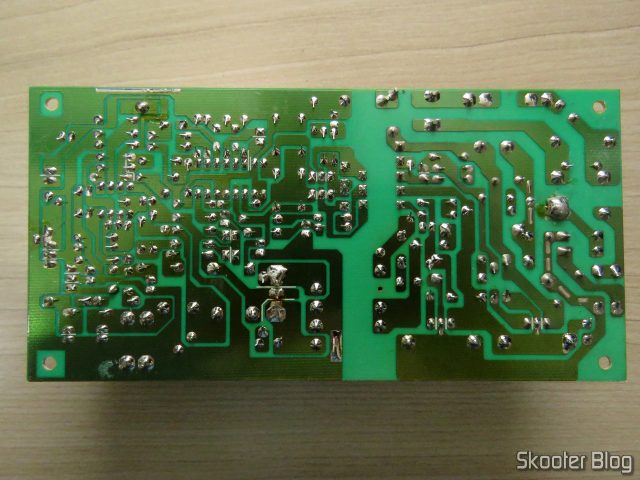

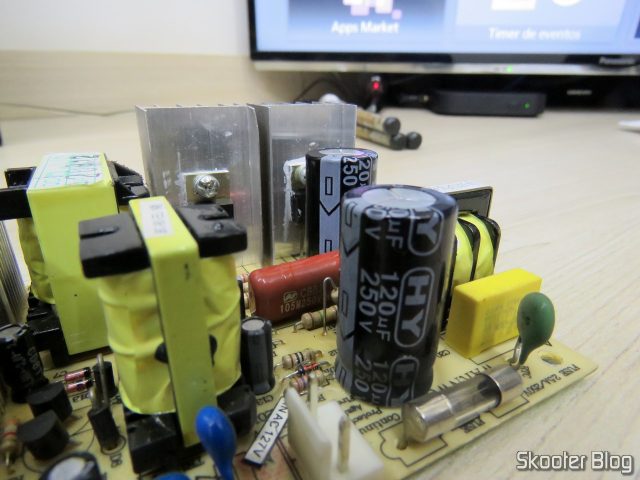

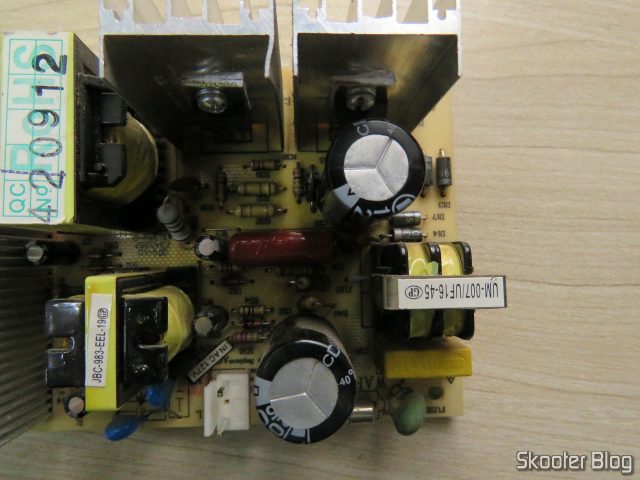

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

A troca dos dois capacitores de 120µF 250V não resolveu o problema. Mas procurando informações na Internet achei muitos relatos de pessoas que resolveram problemas semelhantes substituindo capacitores eletrolíticos. Grande parte desses relatos estão no Dicas do Zébio e no forum All About Circuits.

Anotei então os valores de todos capacitores eletrolíticos na placa. São eles:

  • 2 de 120 µF 250 V (já trocados)
  • 1 de 2200 µF 16 V
  • 4 de 47 µF 25 V
  • 4 de 1 µF 50 V
  • 4 de 4,7 µF 50 V
  • 2 de 22 µF 25 V

Parti então para uma loja de eletrônicos e comprei substitutos para todos os capacitores que ainda não havia trocado. Não encontrei os de 22 µF, 4,7 µF e 1 µF na tensão exata, então substitui por tensões maiores:

  • 22 µF 63 V
  • 4,7 µF 63 V
  • 1 µF 100 V

Antes de começar as substituições tentei ligar a placa sem o Peltier conectado, e notei que nesse caso ela funcionou normalmente. O problema parecia ser em fazer a partida do Peltier. Torci para que fosse algo nos capacitores realmente e comecei então a fazer as substituições.

Comecei com o C10 (2200 µF), da linha de saída. De início eu estava testando a placa novamente após cada troca. E também medi cada capacitor removido com o multímetro para tentar encontrar algum claramente defeituoso. Esse de 2200 µF, por exemplo, estava com apenas cerca de 1500 µF, enquanto o novo entregava a capacitância correta.

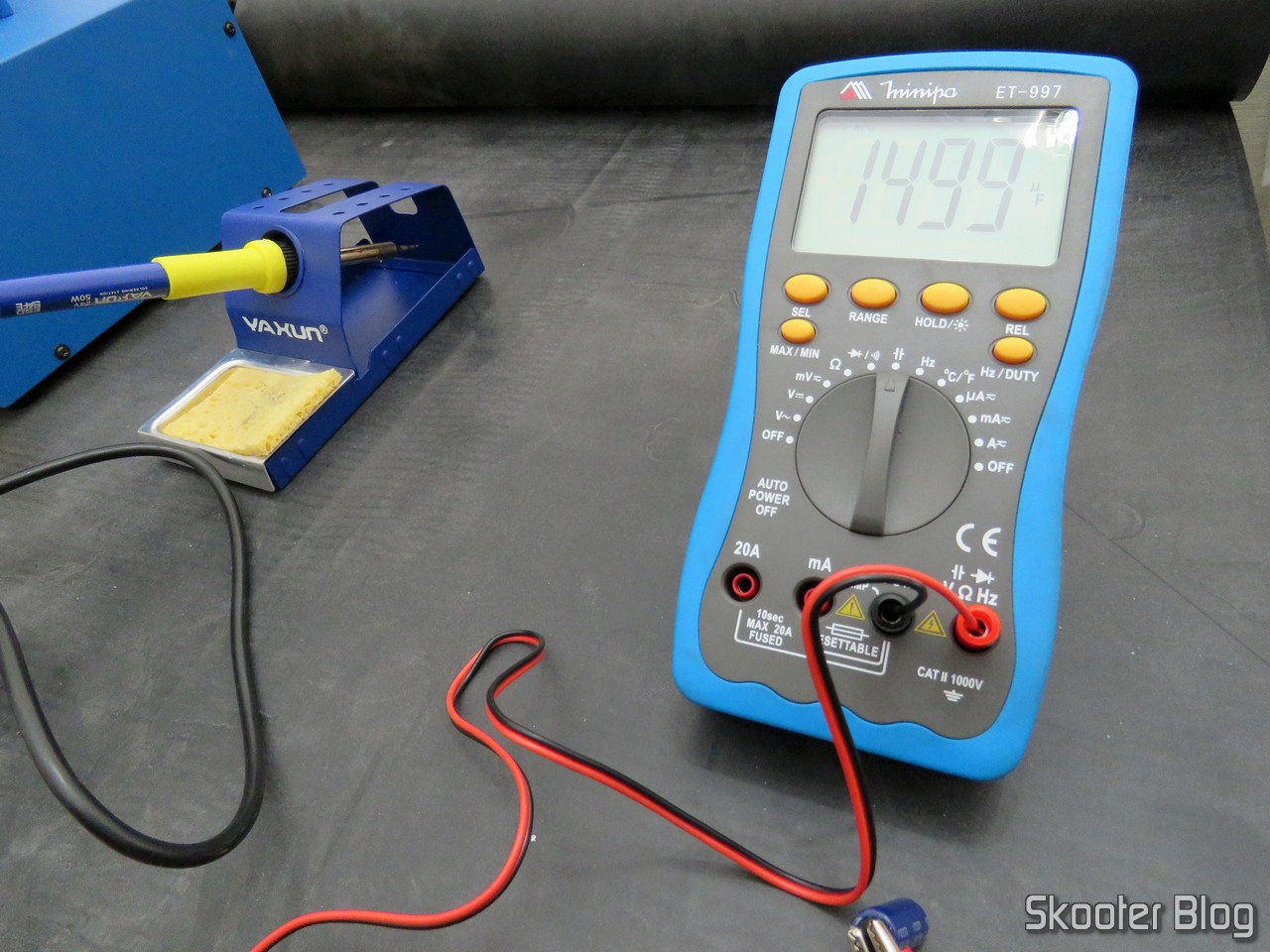

Capacitância do capacitor de 2200µF removido, abaixo do normal.

Capacitância do capacitor de 2200µF removido, abaixo do normal.

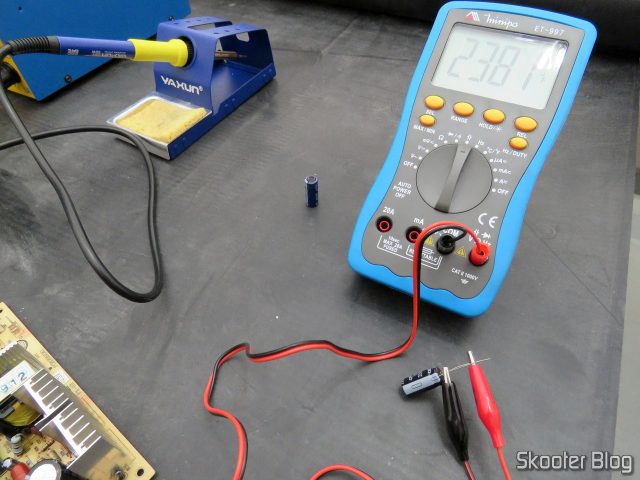

Capacitância do novo capacitor de 2200µF, dentro do normal.

Capacitância do novo capacitor de 2200µF, dentro do normal.

Fiz um teste, mas ainda estava tudo igual. Parti então para o capacitor CA1, de 47 µF. Ele também apresentou uma capacitância fora do normal: 27,45 µF, enquanto o novo estava 44,6 µF (dentro da tolerância de 5%).

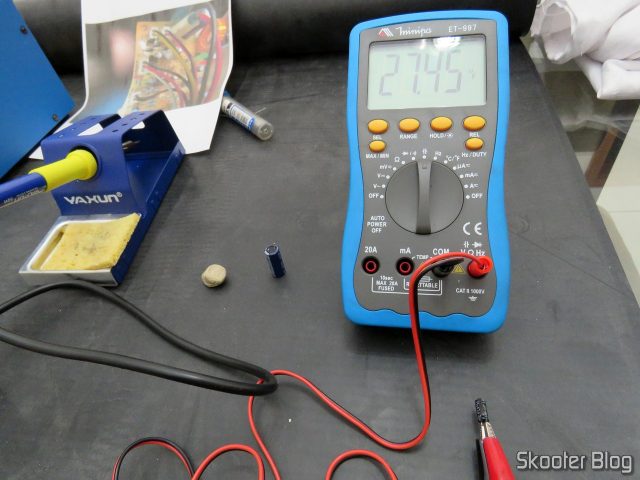

Capacitância do capacitor de 47µF removido, abaixo do normal.

Capacitância do capacitor de 47µF removido, abaixo do normal.

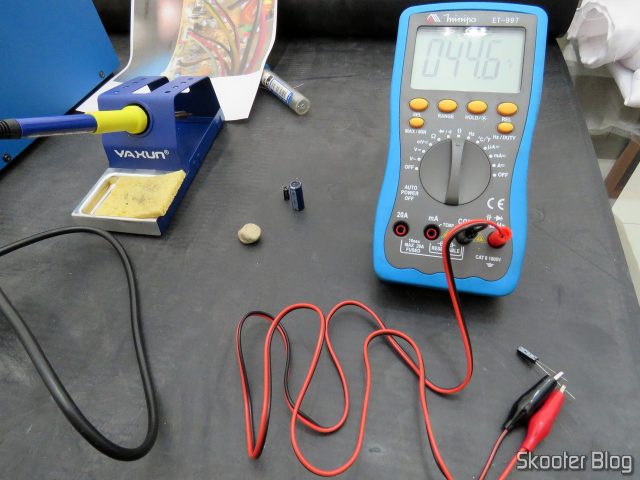

Capacitância do novo capacitor de 47µF, dentro do normal.

Capacitância do novo capacitor de 47µF, dentro do normal.

Com essa troca já consegui um avanço que me deixou contente para continuar: os apitos e o pisca pisca no display pararam. Mas o Peltier ainda não ligava.

Daí em diante eu parei de testar a placa à cada troca e decidi que só testaria se encontrasse mais algum capacitor com medidas fora do esperado, pois estava dando um certo trabalho ficar colocando e tirando a placa na adega, conectando e desconectando todos os cabos, etc.

E então eu troquei todos os demais capacitores, nessa ordem:

  • C206 – 47 µF
  • CB – 1 µF
  • C201 – 47 µF
  • CA4 – 4,7 µF
  • C202 – 1 µF
  • CA2 – 22 µF
  • C4 – 1 µF
  • C5 – 22 µF
  • C8 – 47 µF
  • C9 – 4,7 µF
  • C7 – 1 µF
  • C14 – 4,7 µF
  • C13 – 4,7 µF

Nenhum dos capacitores removidos mostrou capacitância fora do padrão. Por conta disso eu fui trocando, trocando… até que troquei todos os capacitores eletrolíticos. Note que eu não testei o ESR dos capacitores por falta de equipamento, então o fato de a capacitância estar ok não implica que os capacitores removidos estavam bons.

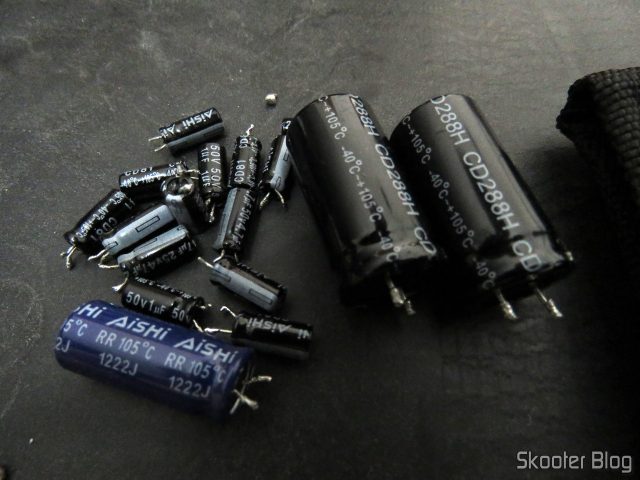

Saldo da brincadeira: alguns capacitores que podem ou não estar bons.

Saldo da brincadeira: alguns capacitores que podem ou não estar bons.

Era hora de colocar a placa no lugar e testar. Conectei todos os cabos, liguei na tomada e… funcionou!  😀

Deixei a adega funcionando por mais um dia para ter certeza que estava tudo bem. Depois fiz uma boa limpeza nos coolers e dissipadores com o soprador de ar. Também tirei a placa novamente para passar um verniz e proteger as novas soldas.

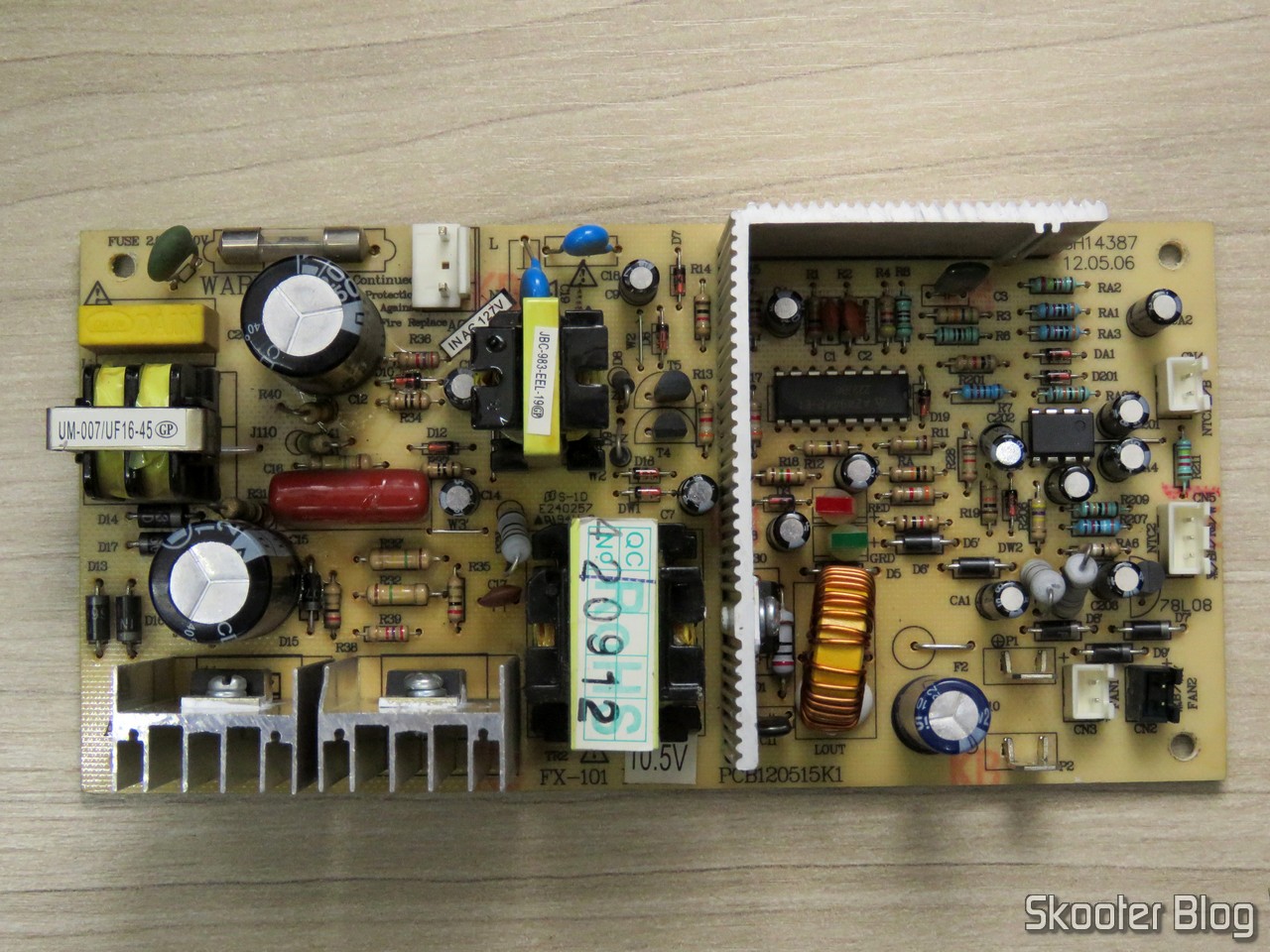

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos.

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos.

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos.

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos.

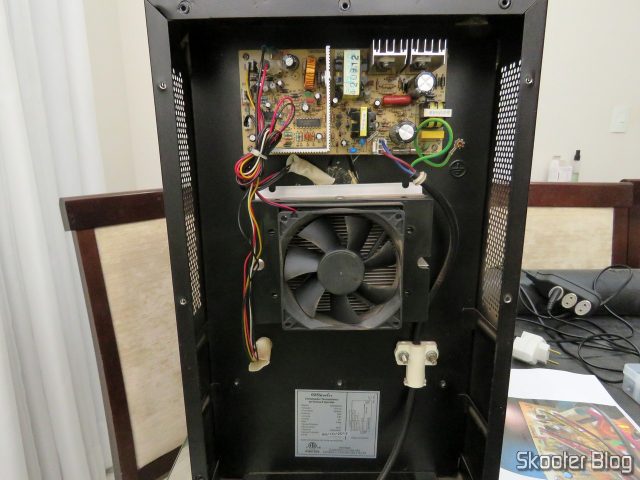

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos, já instalada.

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos, já instalada.

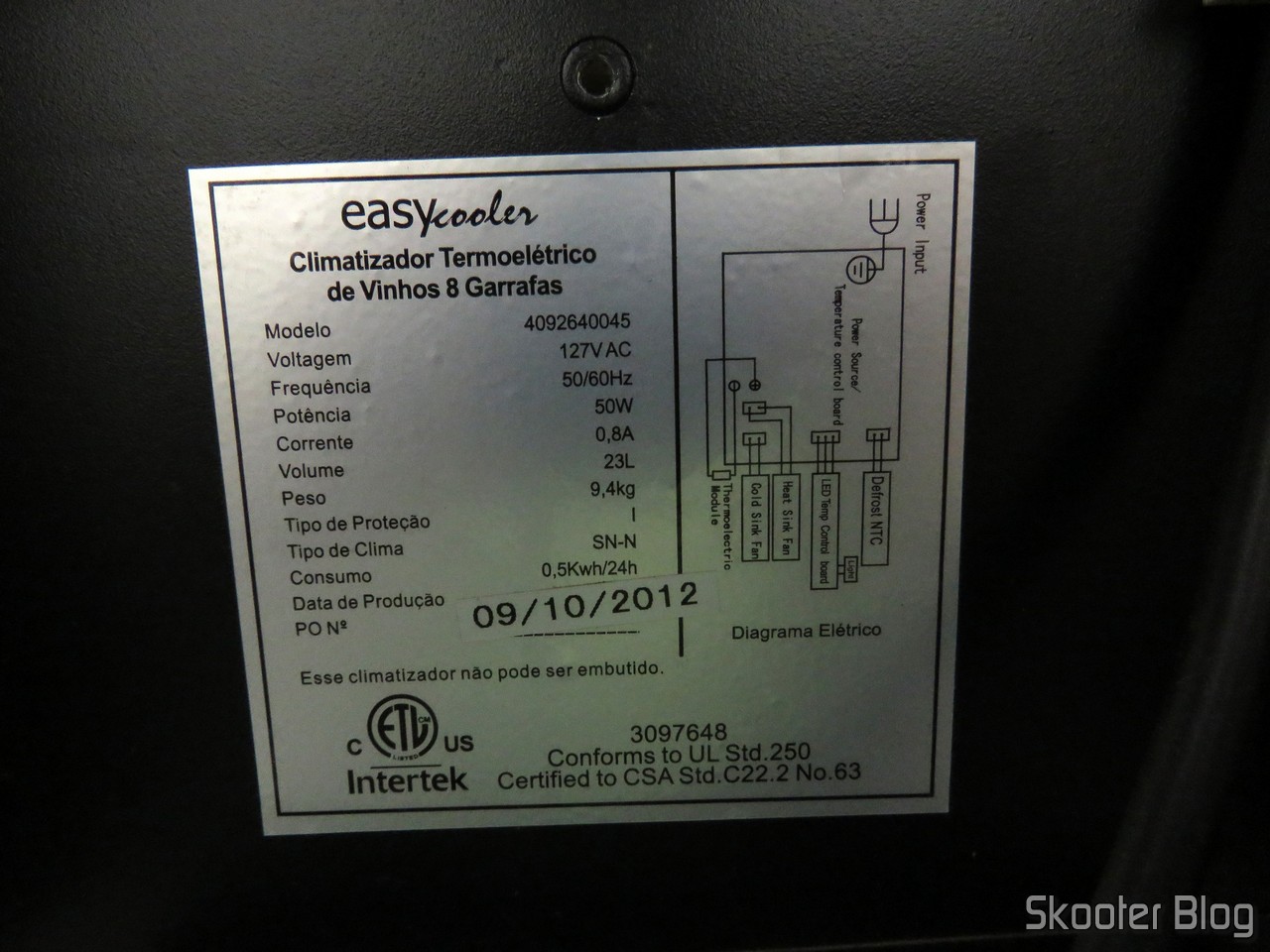

Etiqueta com as especificações da Adega EasyCooler de 8 garrafas.

Etiqueta com as especificações da Adega EasyCooler de 8 garrafas.

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos, já instalada.

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06, após a troca de todos os capacitores eletrolíticos, já instalada.

Adega EasyCooler de 8 garrafas, já fechada e pronta para o uso.

Adega EasyCooler de 8 garrafas, já fechada e pronta para o uso.

IMG 0684

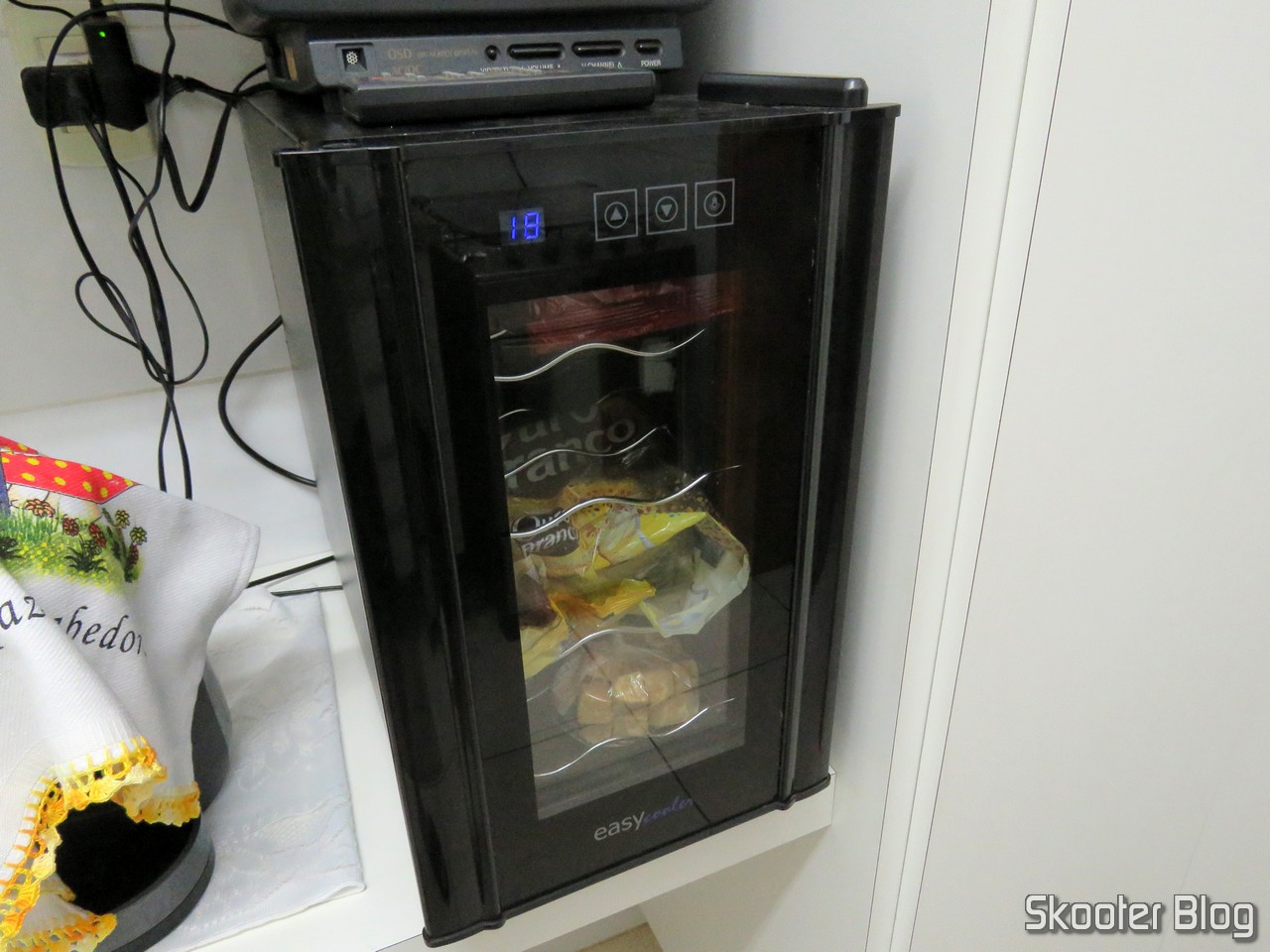

Adega EasyCooler de 8 garrafas, após o reparo em pleno funcionamento.

São quase dois meses desde o reparo da Adega EasyCooler 8 garrafas e até agora está tudo bem com ela. Meus chocolates estão sempre na temperatura ideal para serem consumidos.  😀

Aproveitei a economia que fiz por não precisar comprar uma adega nova ou pagar pelo reparo e adquiri um  BSIDE ESR02 Pro, equipamento que serve para testar capacitores, transistores e outros componentes, o que deve facilitar reparos futuros, visto que ele calcula não só a capcitância, mas também o ESR dos capacitores. Mas farei o review dele em um artigo futuro.

Atualização (16/02/2020):

Esta semana a adega apresentou problemas novamente. Apitando, display fraco, e temperatura alta. Fui na loja de componentes eletrônicos mais próxima e comprei um par de cada um dos 15 capacitores eletrolíticos menores. Os dois maiores não tem por aqui. Os 30 capacitores custaram R$ 9,00. Troquei os 15 e a adega voltou a funcionar normalmente. Não encontrei nada muito errado nos 15 capacitores removidos, mas me parece que um outro passou dos 10% de variação. Se alguém tiver interesse, guardei os 15 capacitores removidos e posso testa-los com calma.

O recap anterior não deveria ter durado apenas 1 ano e meio, então suspeito que possa ter algum outro componente com problemas forçando os capacitores, ou alguma falha de projeto. A hipótese da falha de projeto é grande, pois me lembro de ter lido sobre isso em algum outro lugar. Se apresentar problemas novamente vou tentar investigar melhor.
