[Review] Super Nintendo Original NTSC PCB SHVC-CPU-01 CPU/PPU1/PPU2 2/1/3

O Super Nintendo que mostro neste artigo é mais um exemplar do modelo americano, original NTSC (sem nunca ter sido transcodificado para PAL-M), com a placa de circuito impresso SHVC-CPU-01. Este é o primeiro modelo de PCB, que contava com uma placa de áudio discreta. Por conta disso este modelo de Super Nintendo é considerado o que tem o melhor som. Esta placa de som foi integrada à placa principal nas versões futuras para cortar custos.

Este Super Nintendo conta com as últimas versões (2/1/3) dos três chips principais: CPU, PPU1 e PPU2, respectivamente. Depois disso outras atualizações ocorreram, inclusive integrando os três chips em apenas um, nas revisões conhecidas como 1Chip, mas os números de versões não foram mais mudados, e permaneceram sempre como 2/1/3.

Este Super Nintendo foi adquirido no eBay, e veio de Santa Barbara, cidade localizada no estado da California, nos EUA. Utilizei os serviços de encaminhamento de encomendas da Envios Diretos, que oferece serviços similares aos da Shipito, que já avaliei diversas vezes aqui no Skooter Blog.

Motivação

Este artigo pode ser visto como uma continuação do artigo anterior, no qual falei sobre a aquisição do Super Nintendo Original NTSC PCB SHVC-CPU-01 CPU/PPU1/PPU2 1/1/1, portanto recomendo fortemente a leitura daquele artigo antes de continuar.

Eu ainda estava aguardando a chegada do Super Nintendo SHVC-CPU-01 1/1/1 quando me deparei com o Super Nintendo deste artigo. Era um raro anúncio em que havia fotos do console por dentro, e ele estava bem bonito. Curiosamente o vendedor havia anunciado como sendo um  SNS-CPU-RGB-02, mas notei pelas fotos da placa não poderia ser esse modelo. A placa de áudio externa era um indício claro de que se tratava de um SHVC-CPU-01, além do número de série, pés de borracha e outros indícios que já mostrei no artigo anterior.  Entrei em contato com o vendedor e ele confirmou se tratar realmente de um SHVC-CPU-01, e então modificou o anúncio.

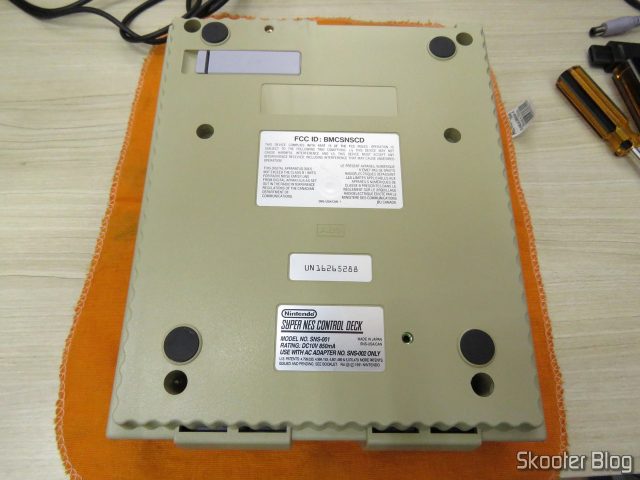

Pelo número de série mais alto, UN16265288, eu estava quase certo que se tratava de um CPU/PPU1/PPU2 2/1/3. Este era o modelo que eu almejava desde o início, então fiquei interessado nesse console também.

Não era meu plano ficar com dois Super Nintendo. Mas quando eu estava na busca de um Master System II da Tec Toy eu também acabei comprando dois. Limpei e restaurei os dois consoles, os acessórios, as caixas, e os cartuchos. No final acabei escolhendo ficar com o console que estava em melhor estado, com os acessórios que estavam em melhor estado, e com os manuais e cartuchos que só tinham uma cópia. Os demais itens eu revendi por um preço melhor do que eu havia pago, afinal eu tive um bom trabalho de restauração, que também valeu para o aprendizado. Desse modo, pensei em seguir o mesmo caminho com os Super Nintendo.

O Anúncio

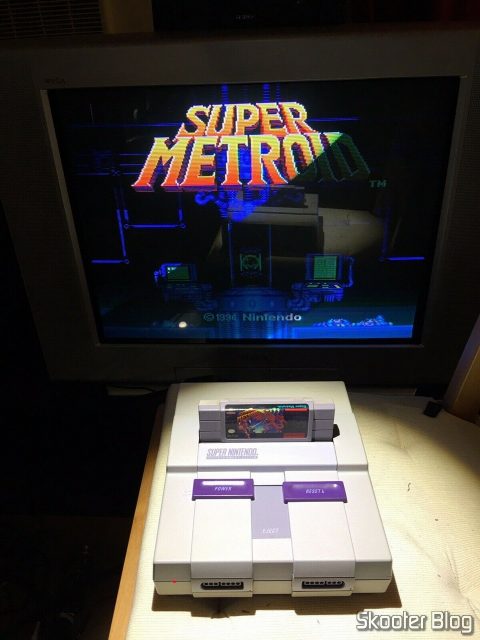

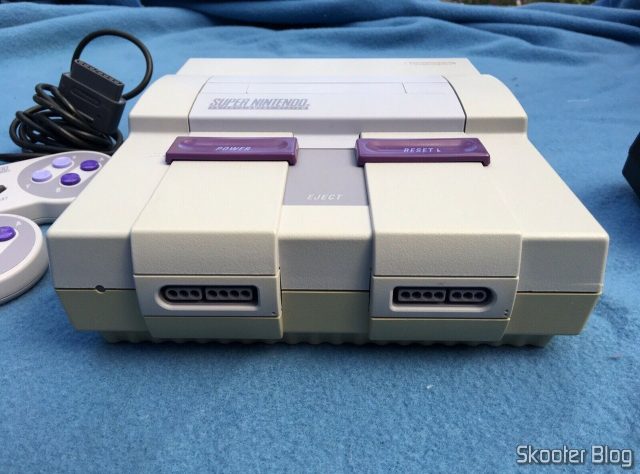

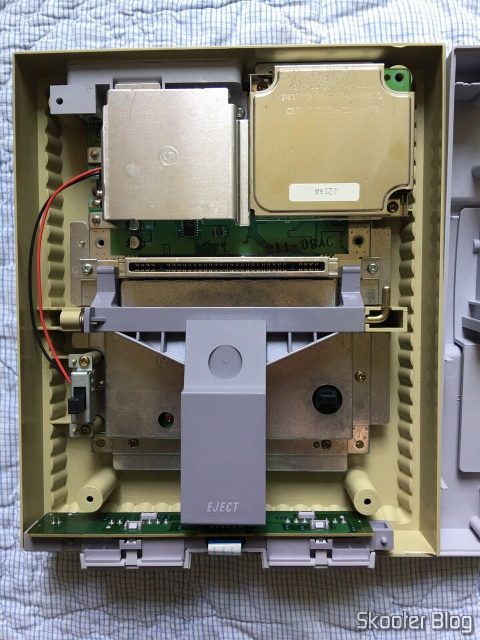

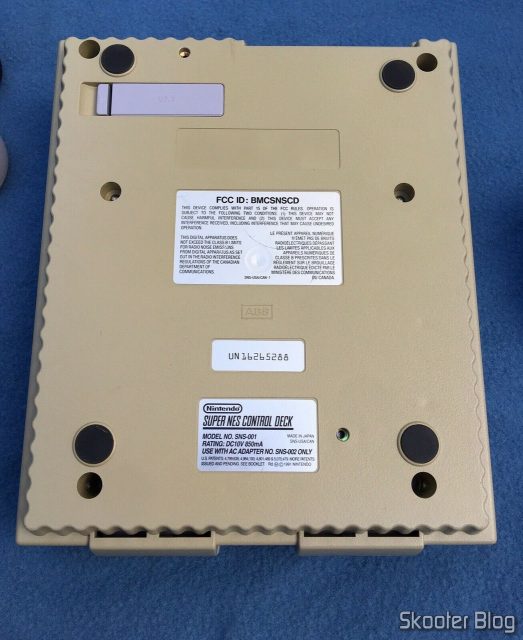

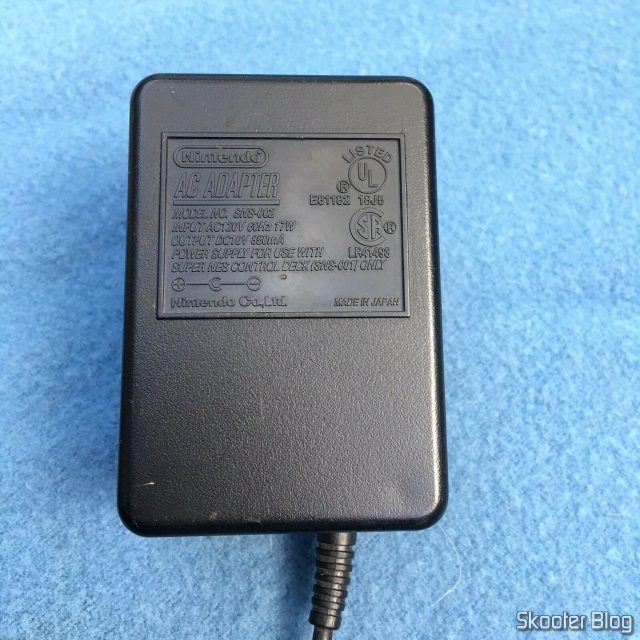

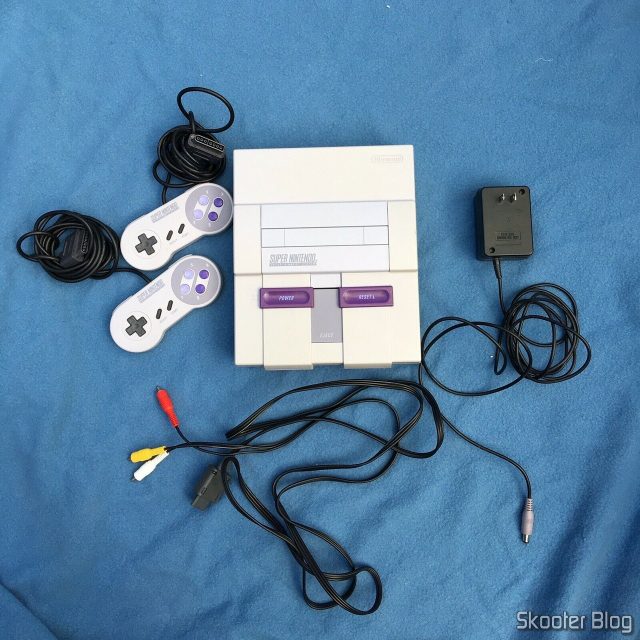

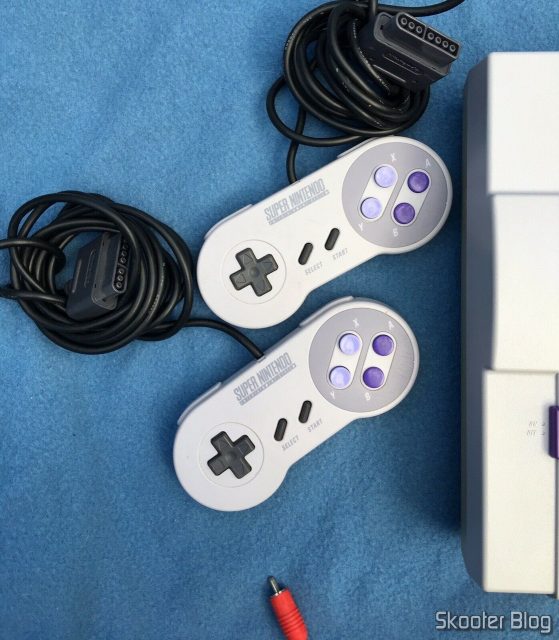

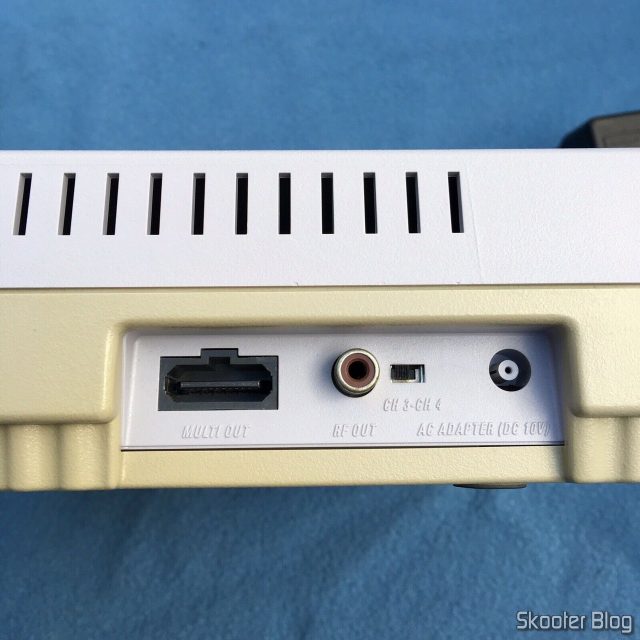

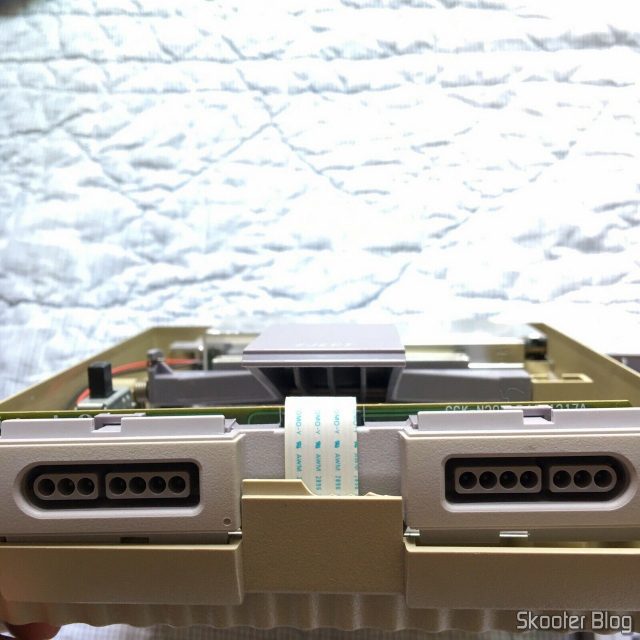

O anúncio do eBay para este console não está mais disponível, mas de qualquer forma eu salvei as fotos para que vocês pudessem saber exatamente o que eu vi no anúncio antes de adquirir.  Confira:

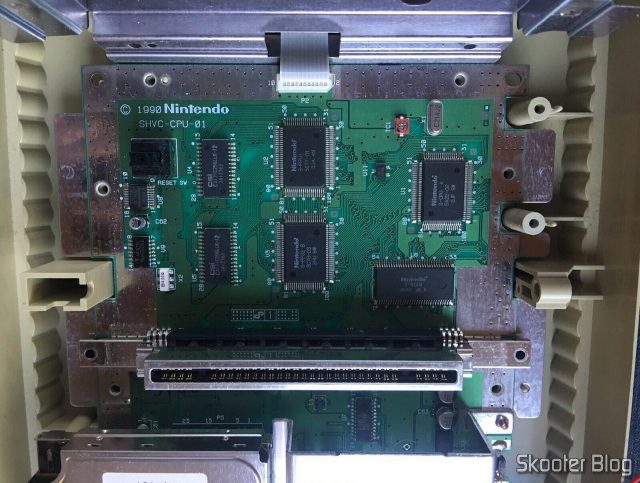

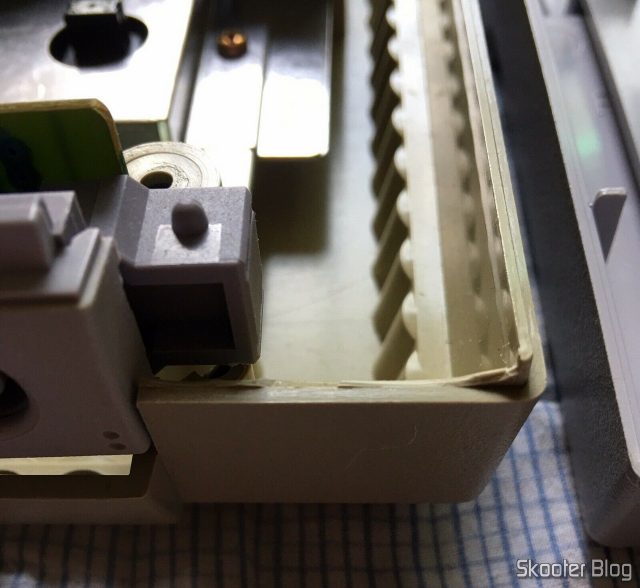

Após o meu contato com o vendedor, ele enviou ainda uma 13ª foto, mostrando tratar-se exatamente de um SHVC-CPU-01:

Foto do Super Nintendo Original NTSC PCB SHVC-CPU-01 CPU/PPU1/PPU2 2/1/3, enviada pelo vendedor.

Foto do Super Nintendo Original NTSC PCB SHVC-CPU-01 CPU/PPU1/PPU2 2/1/3, enviada pelo vendedor.

Como pode ser visto nas fotos, o console está com uma placa muito bem conservada, com quase nada de oxidação. O plástico amarelou com o tempo, mas ainda menos do que o do meu console de infância. Infelizmente há alguns quebradinhos no plástico nas partes mais finas internas, que não ficam aparentes com o console fechado. Na parte externa apenas um pequeno trinco no canto direito da parte frontal. Enfim, não está perfeito, mas está bem acima da média.

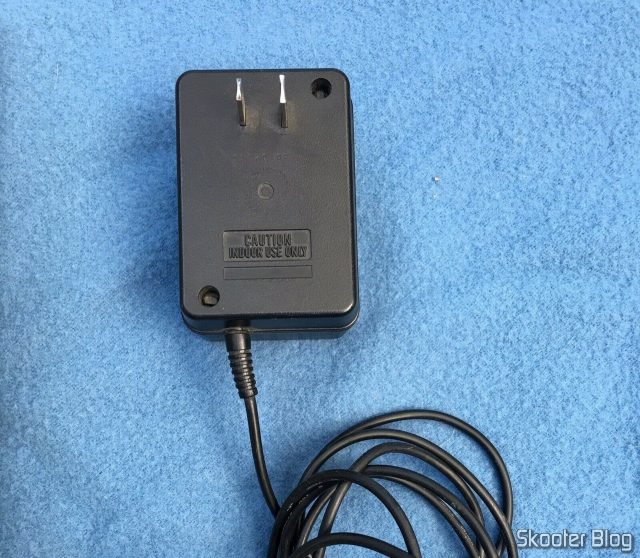

O console estava acompanhado de dois controladores originais, fonte de alimentação e cabo A/V, tudo parecendo em perfeito estado. Não havia caixa, manuais, cartuchos, nem cabo R.F. Sem problemas para mim, pois já tenho tudo isso muito bem guardado desde a minha infância.

A Compra

O anúncio estava por US$ 85,00, incluindo frete, e aceitando ofertas. Não havia opção de envio para o exterior, então usei o meu endereço da Envios Diretos na California para fazer uma oferta de US$ 70,00.

O vendedor aceitou, mas na hora de pagar o eBay encrencou. Tentei mais de um cartão, mas sempre aparecia uma mensagem de que não foi possível processar o pagamento. Acredito que seja porque o endereço de cobrança é no Brasil e o de envio é nos EUA, o que poderia ser interpretado como uma possível fraude. Entrei em contato com o vendedor e perguntei se poderia pagar via PayPal. Felizmente ele aceitou e então pude paga-lo por lá.

Quando a caixa chegou na Envios Diretos, escolhi o frete USPS Priority, que é o mais barato considerando o peso de 5 libras e 6 onças da caixa (aproximadamente 2,44 Kg). O custo foi de US$ 70,95, incluindo os serviços da Envios Diretos.

Chegando no Brasil, o pacote foi para o desembaraço aduaneiro no Rio de Janeiro e foi tributado em R$ 144,98. Ignoraram o valor declarado e tiraram da cartola (para não falar de outro lugar) o valor de US$ 60,00 para o bem, convertido para R$ 241,64. E 60% disso são os R$ 144,98 que foram cobrados. Usaram um código “SUB-60-ECE” na DIT, que parece ser algum código interno. Não consideraram valor de frete, que não foi declarado. Achei melhor pagar logo porque de qualquer forma já estava “no lucro”, considerando nossa legislação imoral e abusiva.

Unboxing e Testes

O Super Nintendo veio em uma caixa um tanto maior que o anterior. Na parte de fora uma inscrição à caneta com letras horrendas, mas dá para deduzir que uma parte é o tal SUB-60, como na DIT, ou seja, parece ser uma anotação dos auditores da Receita Federal. Talvez um avalie a caixa e faça a anotação à caneta, e outro posteriormente põe os dados no sistema.

Dentro da caixa os itens estavam todos embalados individualmente com plástico bolha, exceto pelo cabo A/V. Felizmente nada se quebrou mesmo com o relaxo extremo do Correios, que deu uma bela “sanfonada” na caixa, um claro sinal de que ela foi jogada ou pressionada além do que deveria.

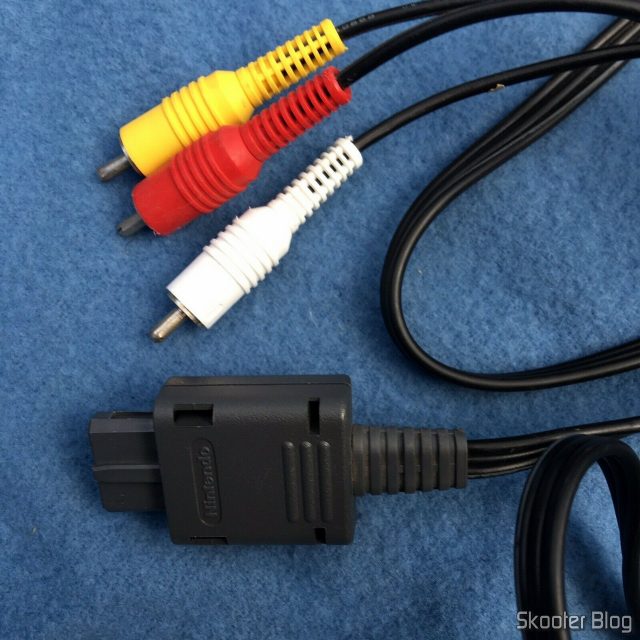

Logo percebi que o vendedor enviou um cabo A/V diferente do que estava anunciado, pois o do anúncio estava aberto e este estava lacrado na embalagem original da marca Yobo. Não sei o motivo da troca e preferia o cabo original. Mas sem grandes problemas aqui, não reclamei com ele.

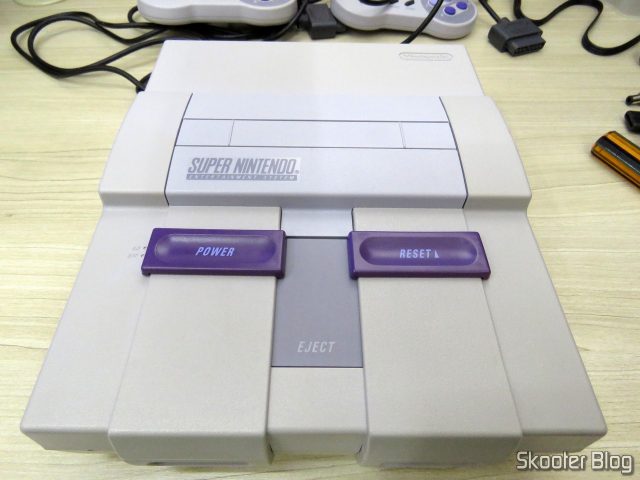

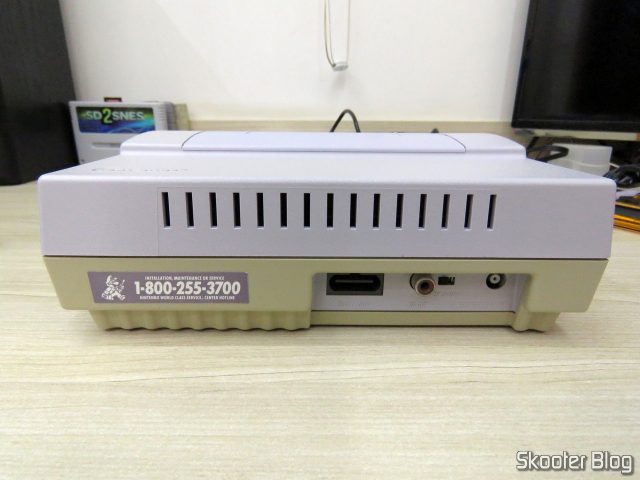

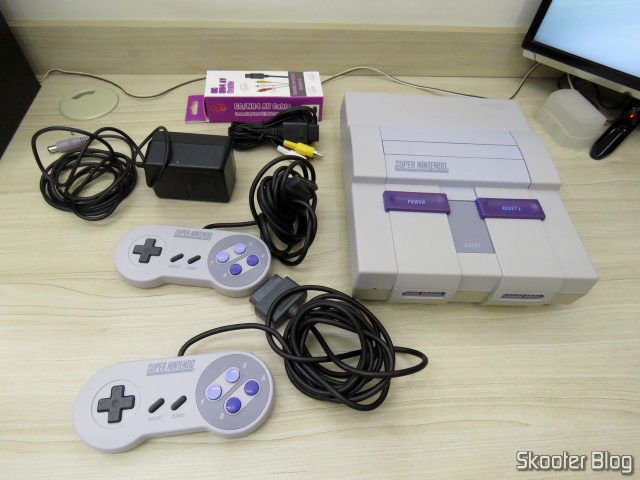

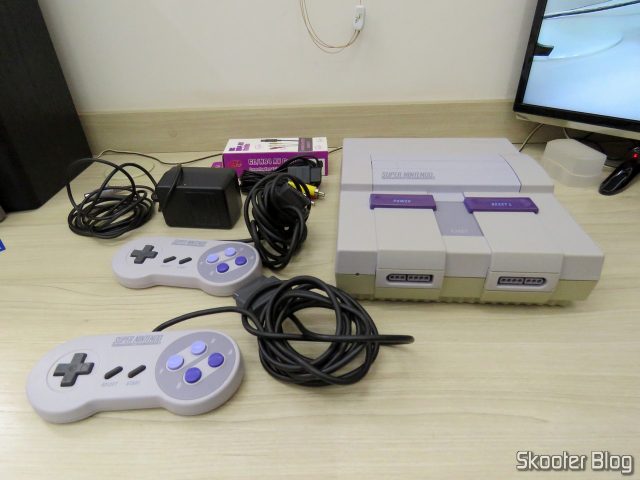

Na primeira conferida os demais itens estavam dentro do que eu esperava, e tudo bem limpo: console, fonte, e controladores.

Este console também não teve as travas que impedem o uso de cartuchos de Super Famicom (o Super Nintendo japonês) removidas, como era comum ocorrer no Brasil dos anos 90. Ele está com as travas intactas, como de fábrica. Prefiro assim.

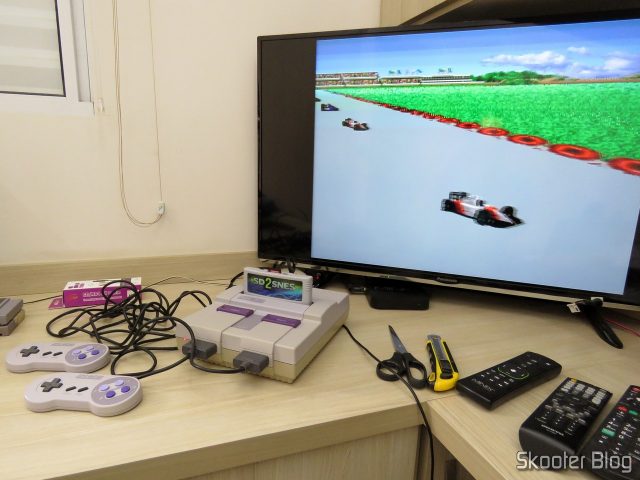

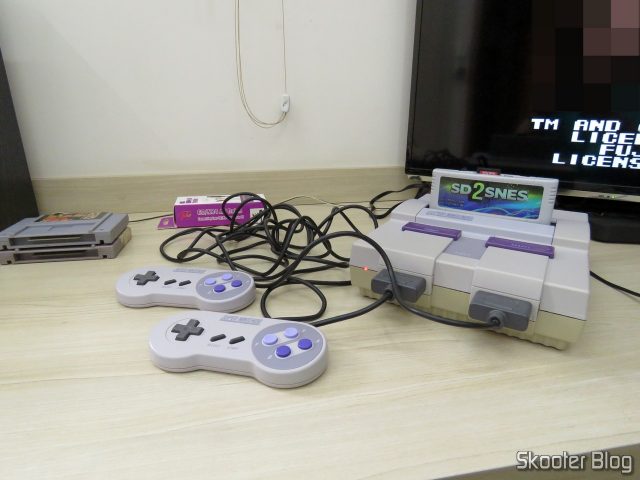

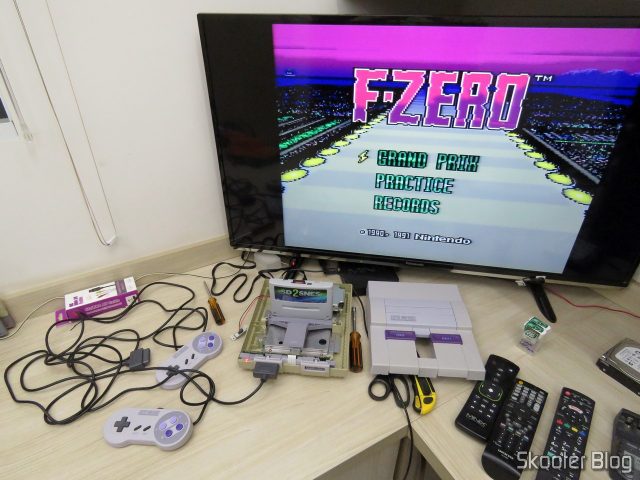

Com tudo desembalado e conferido, tratei logo de ligar o Super Nintendo na TV para testa-lo. Para estes primeiros testes fiz a ligação com o cabo A/V na TV LCD Panasonic TC-40DS600B do meu home office. Não fica nenhuma maravilha, ela reconhece o sinal como 480i em vez de 240p, mas para os primeiros testes está bom.

Testei dois cartuchos piratas, um com o chip CIC e outro sem, e assim constatei que este console também tem o chip CIC intacto, o que eu prefiro. No Brasil era comum fazerem gambiarras nos consoles para permitir a execução de cartuchos piratas sem o chip CIC, mas isso tem o efeito colateral de não executar alguns dos jogos mais recentes do console, como o Mario RPG. Além disso, essas gambiarras feitas porcamente tem potencial para causar danos definitivos na placa.

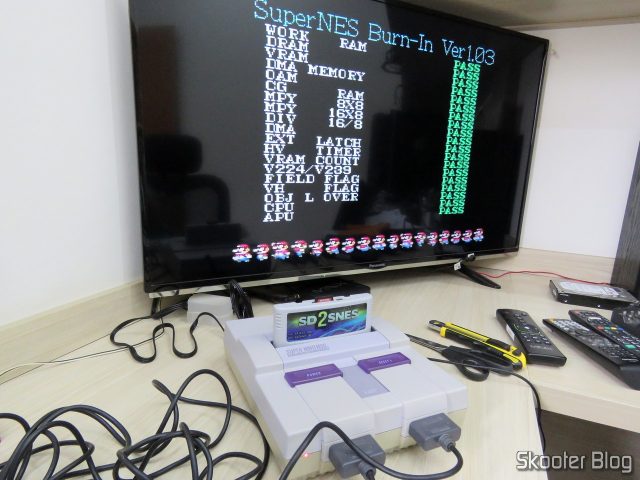

Fiz alguns testes com alguns jogos e com ROMs de burn-in com ajuda do SD2SNES e constatei que estava tudo em ordem. Mais tarde eu deixei o console ligado por várias horas fazendo testes de burn-in para ter certeza que estava tudo em ordem mesmo.

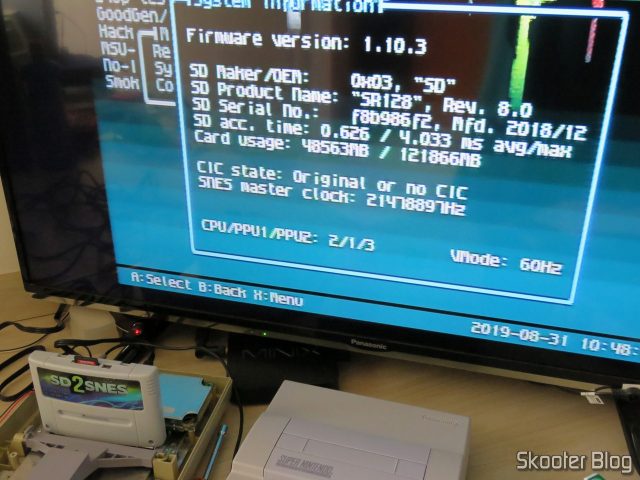

Com o SD2SNES também confirmei as versões de CPU e PPUs, e realmente trata-se de um 2/1/3. Testei ainda mais alguns jogos aleatórios para ver se não apareciam glitches ou qualquer indício de console com problemas.

Após os vários testes do console em funcionamento era hora de abri-lo para conferir como ele estava por dentro.

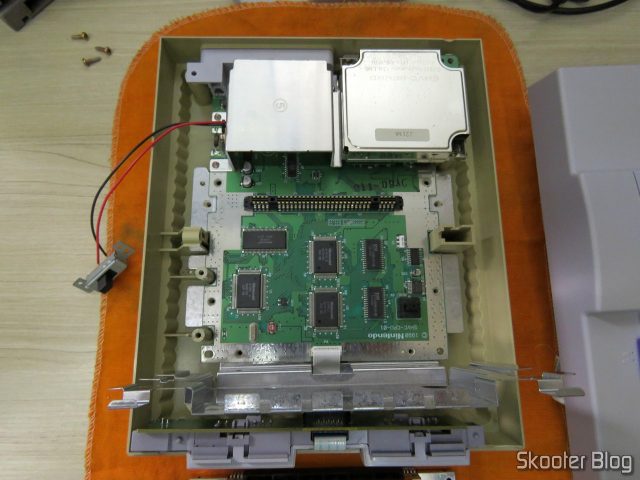

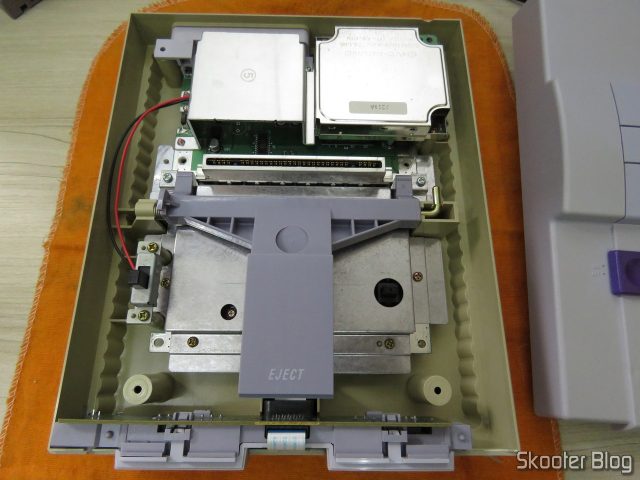

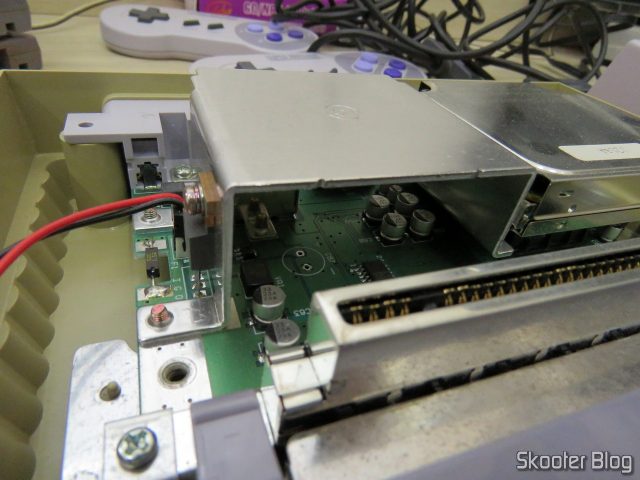

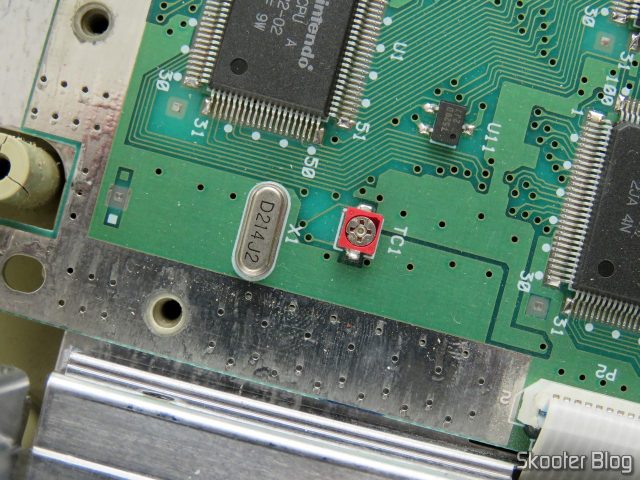

Abrindo o console encontrei uma placa muito bonita, com nada mexido. Poucos sinais de oxidação aparecem nas proteções metálicas e na placa de som.

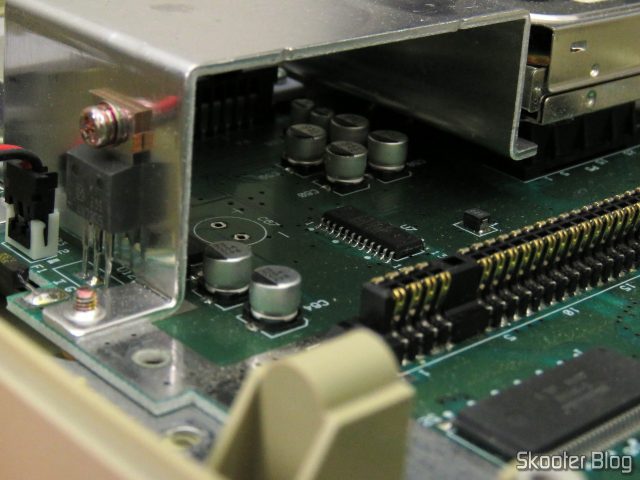

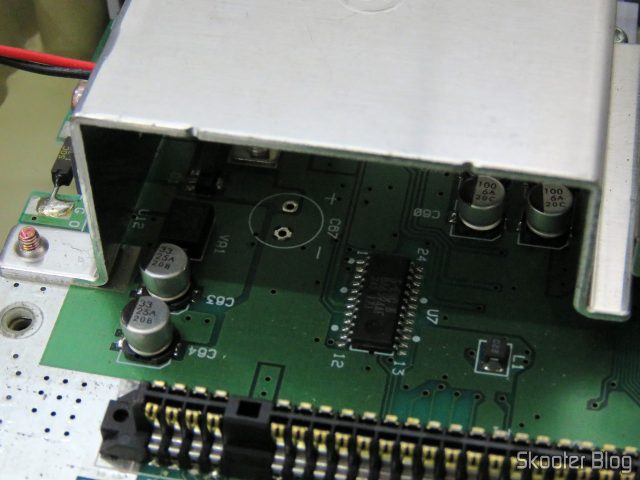

Até mesmo os terminais dos capacitores originais estavam brilhando, o que é raro de se ver, pois eles tendem a vazar eletrólito e oxidar os terminais.

Outra característica notável é a ausência do capacitor C67. No C67 era colocado um capacitor de 1000 μF nas primeiras remessas das placas SHVC-CPU-01. Posteriormente a Nintendo deixou de colocar este capacitor para cortar custos. Como o 1/1/1 que adquiri e o 2/1/2 da minha infância tem esse capacitor e esse 2/1/3 não tem, dá para deduzir a época em que a Nintendo deixou de incluir tal capacitor.

Este é um capacitor de filtragem, e tende a não fazer falta desde que se use a fonte original, pois ela já tem um capacitor desses internamente. Algumas pessoas acrescentam esse capacitor em suas placas, o que pode eliminar algum eventual ruído, principalmente se a fonte sendo usada é de terceiros. É curioso notar que a Nintendo manteve o lugar para o C67 mesmo nas placas que vieram após a SHVC-CPU-01, mesmo sem nunca ter voltado a incluir o capacitor, pelo menos no modelo americano.

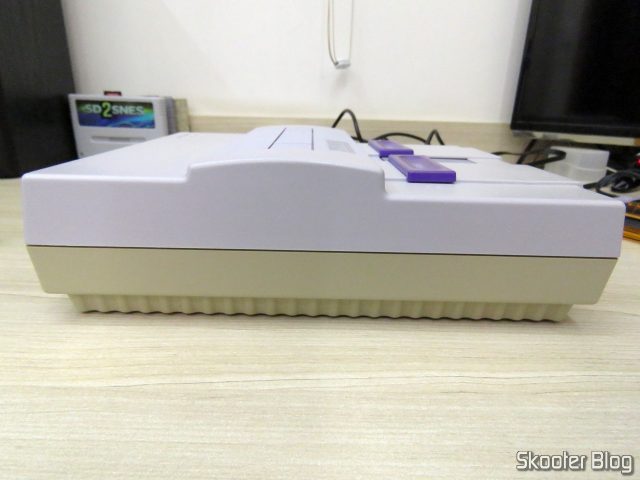

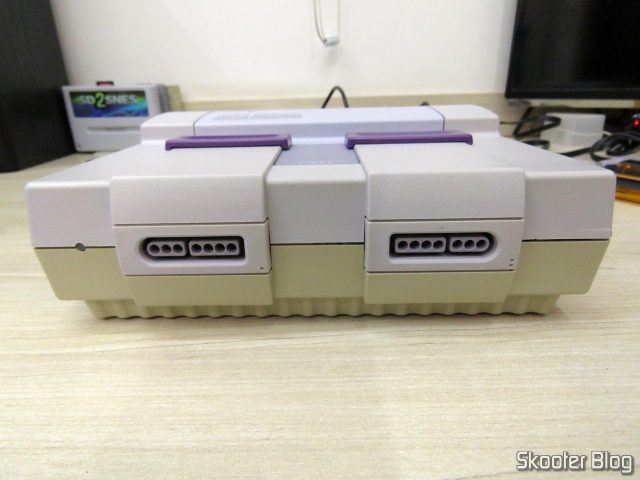

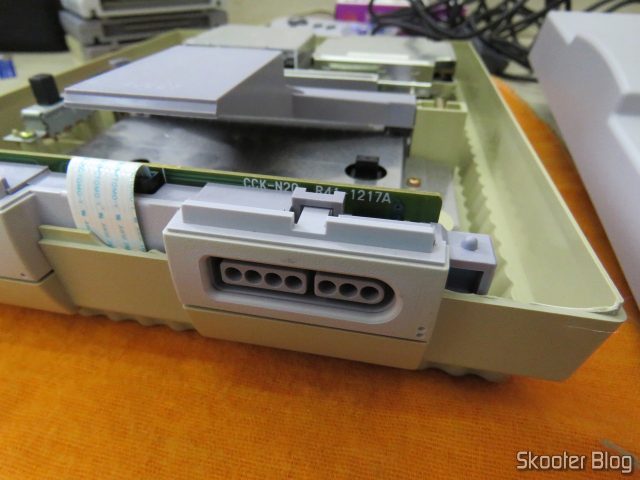

Na parte frontal é possível ver os cantos quebradinhos na parte que fica por dentro do console. Infelizmente essa é a parte onde o plástico é mais fino, e acaba se quebrando mais facilmente.

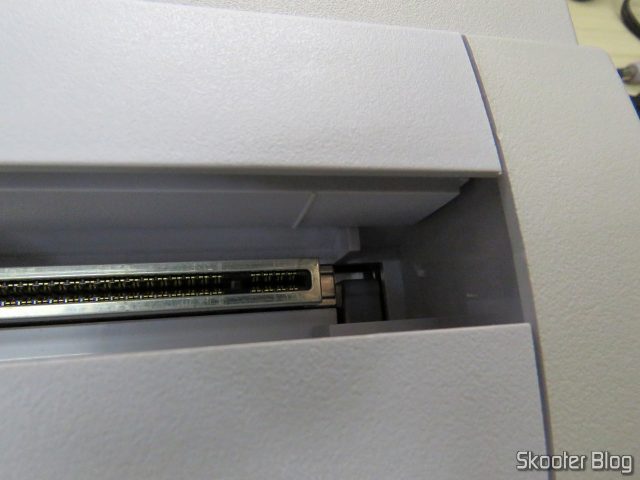

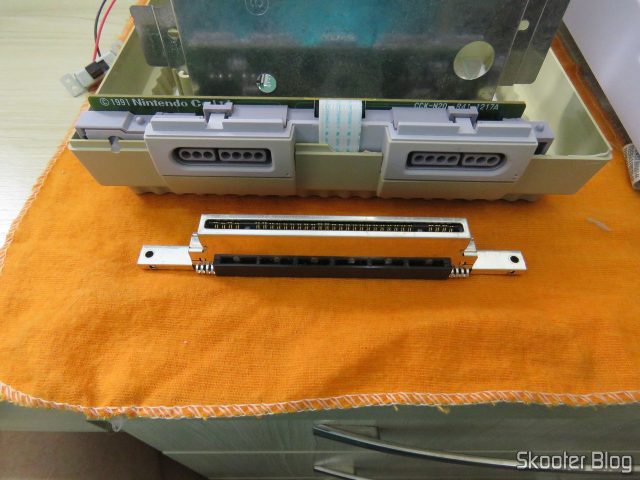

O slot de cartuchos é removível, como em todos os SHVC-CPU-01.

Removendo a proteção metálica pude observar que está tudo muito bonito e nada mexido na placa. Cristal oscilador NTSC com a inscrição D214J2 (X1). Capacitor variável (TC1) também intacto.

Uma olhada de perto nos chips principais mostram na CPU: “Nintendo S-CPU 5A22-02 2JF 9W”. Na PPU1: “Nintendo S-PPU1 5C77-01 2JA 4N”, e na PPU2: “Nintendo S-PPU2 5C78-03 2HU 8W”. Note que as versões batem com o 2/1/3 extraído por software.

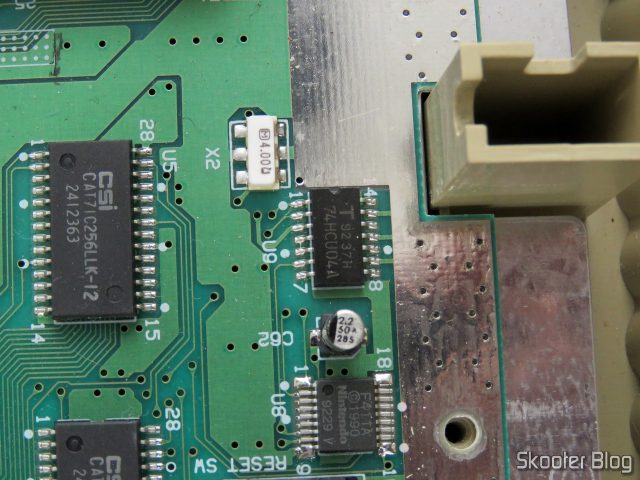

O CIC está intacto como eu já suspeitava. Nada de trilha cortada nem perna levantada. Ótimo! Mais uma olhadinha nos capacitores mais visíveis e nenhum sinal de oxidação nos terminais.

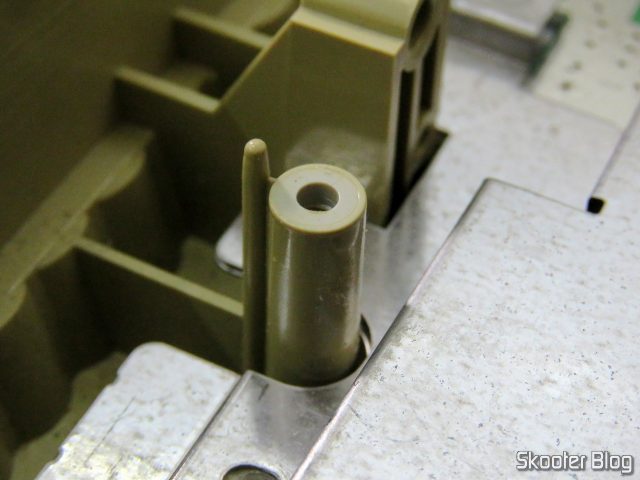

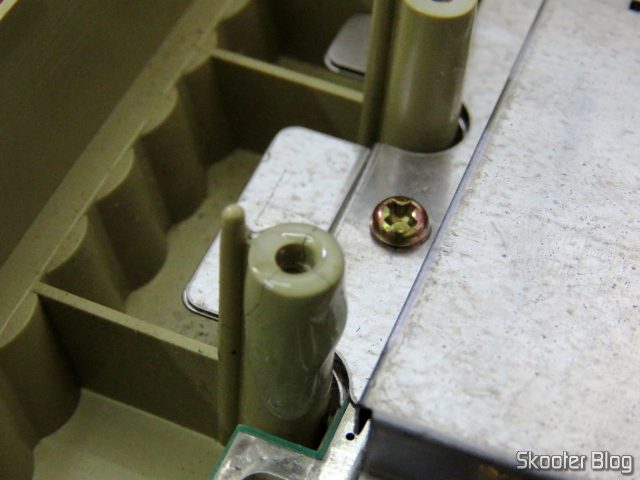

Já estava pronto para montar o console novamente quando percebi alguns pequenos trincos no poste onde fica presa a chave de ligar e desligar. Preventivamente coloquei um pouco de cola epóxi de dois componentes (Araldite) para prevenir uma eventual quebra.

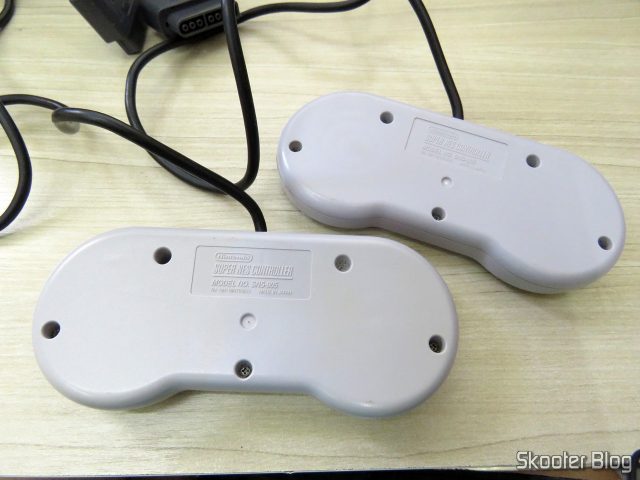

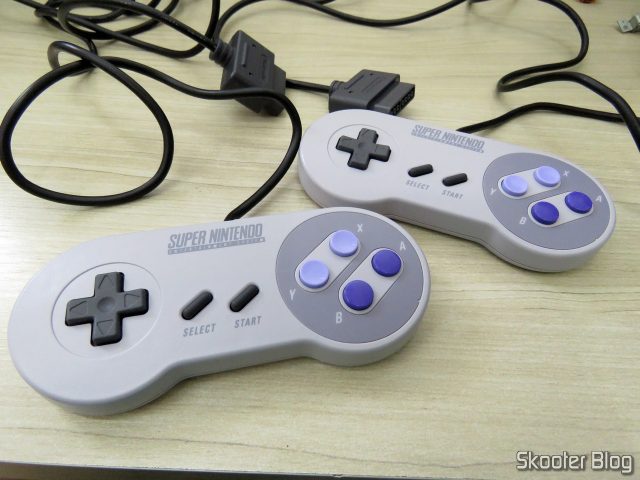

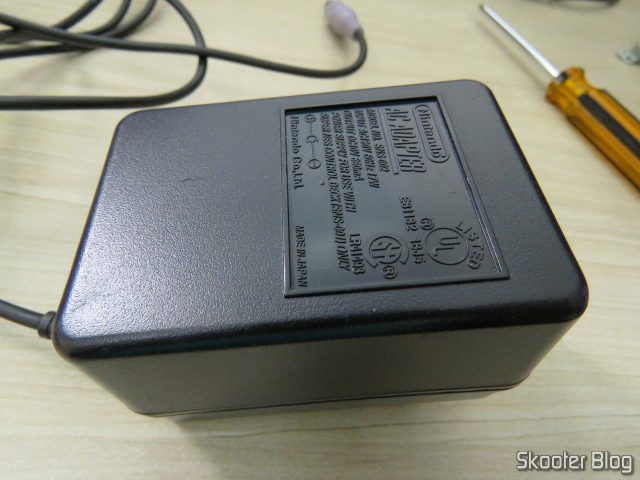

Enquanto a cola curava aproveitei para limpar fontes e controladores. Estão muito bonitos, com um ou outro arranhãozinho mínimo apenas.

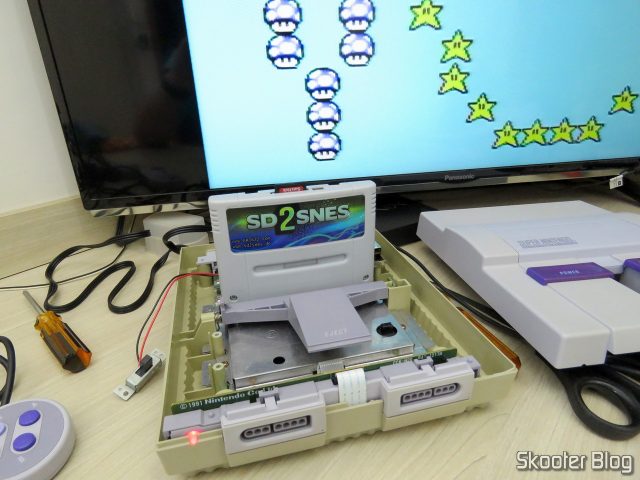

E com a cola ainda curando, o console ficou aberto mesmo, fazendo diversos tipos de testes.

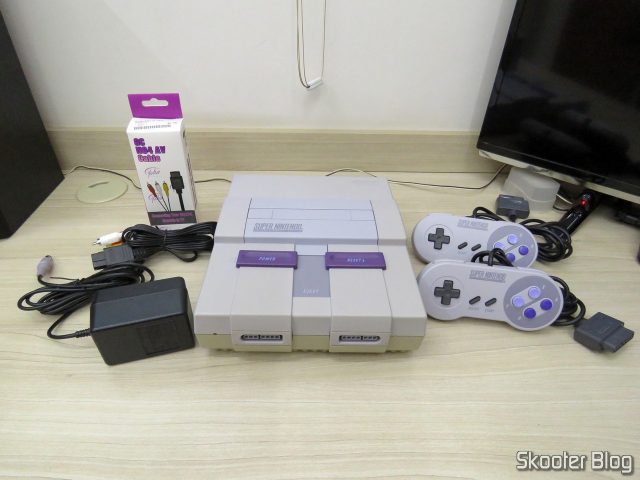

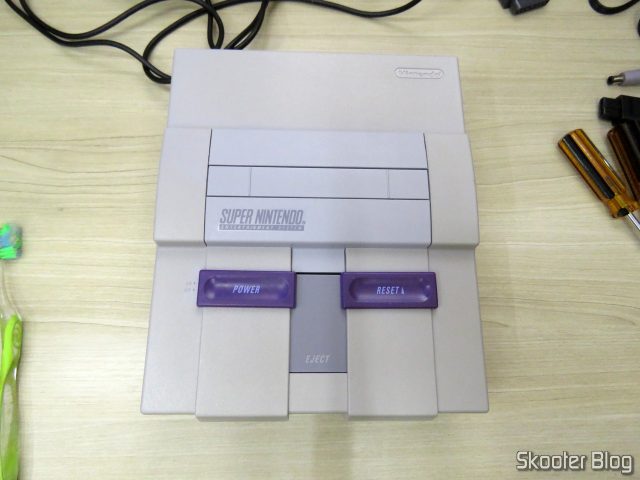

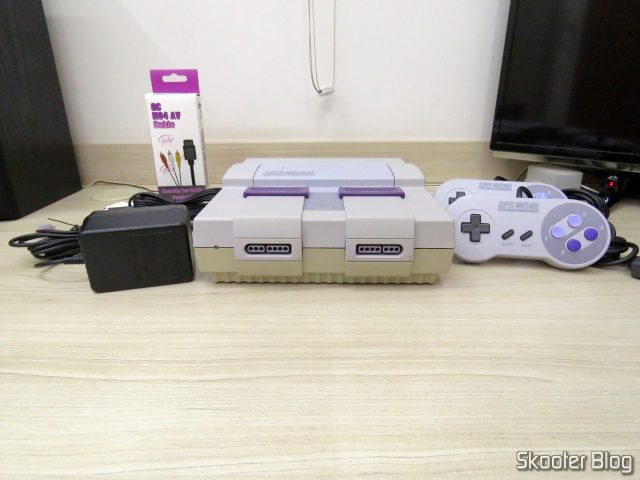

E após algumas horas fechei o console e terminei a limpeza. Ficou muito bom.

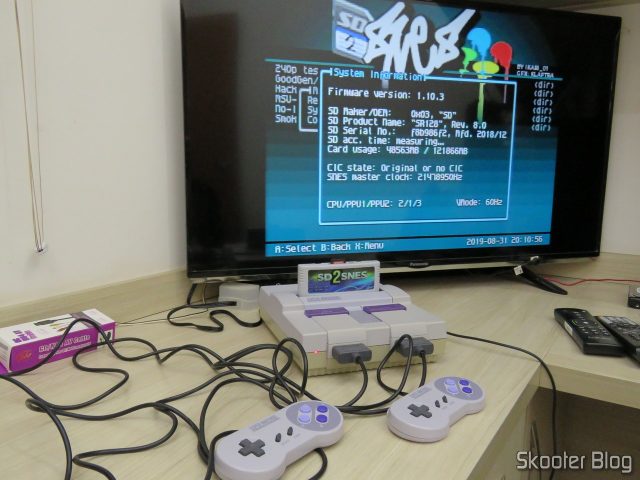

No final liguei o console e testei tudo novamente para ter certeza que não tinha esquecido nada desconectado internamente. E por fim, vamos reunir o Super Nintendo e seus acessórios, agora todos limpinhos, para uma foto digna de enquadramento. 😀

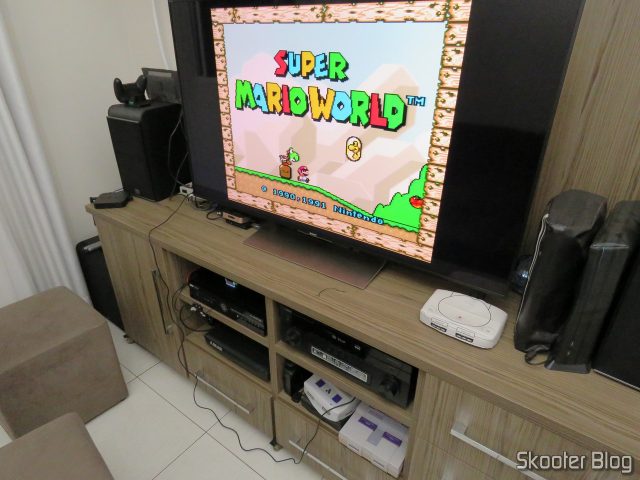

Fiz ainda um teste do Super Nintendo com a TV 4K Sony XBR-55X905E, usando as saídas RGB do console conectadas ao Framemeister. Tudo funcionou perfeitamente e a imagem ficou muito bonita.

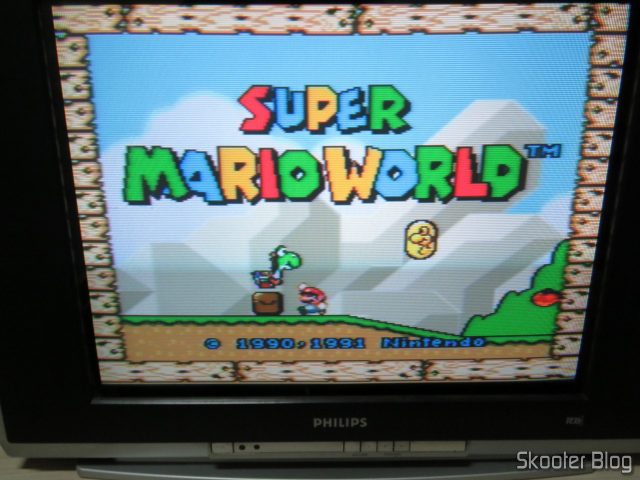

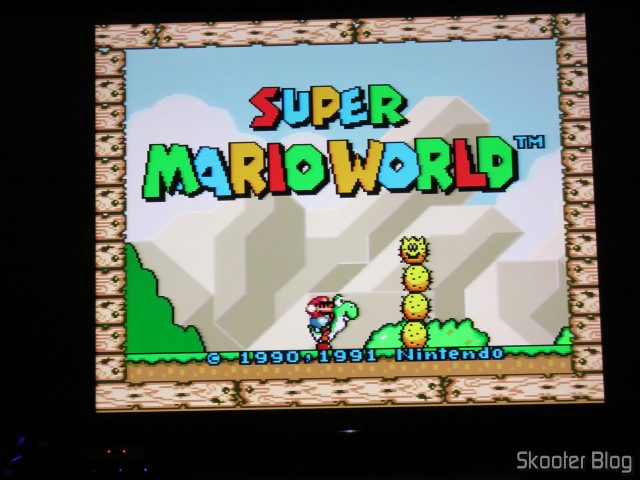

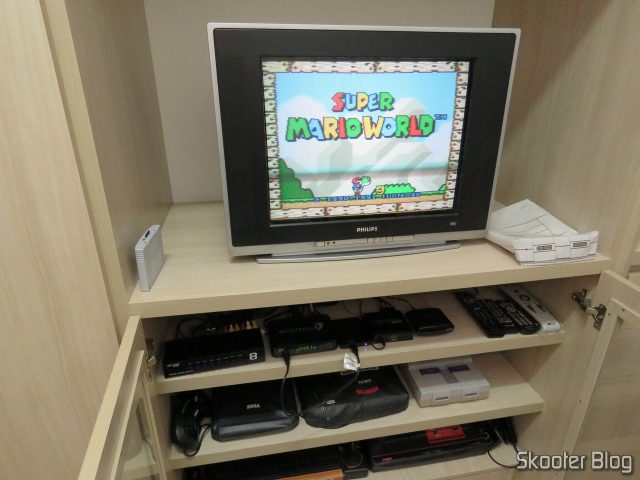

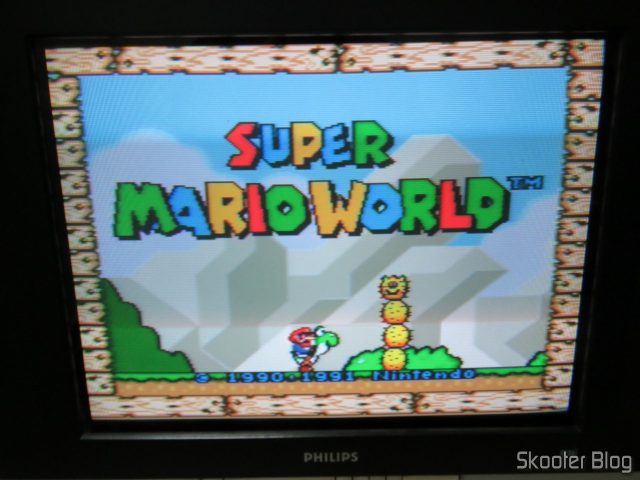

Levei então o console até a TV CRT, que é onde ele vai ficar conectado. O resultado foi uma imagem bonita, com cores bem melhores do que as que eu via com os consoles transcodificados para PAL-M.

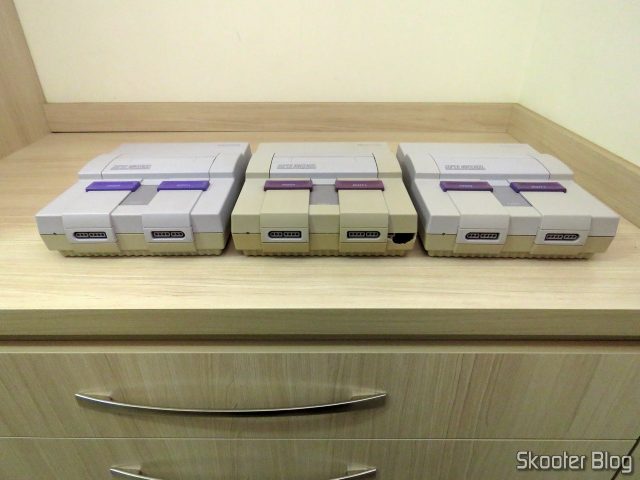

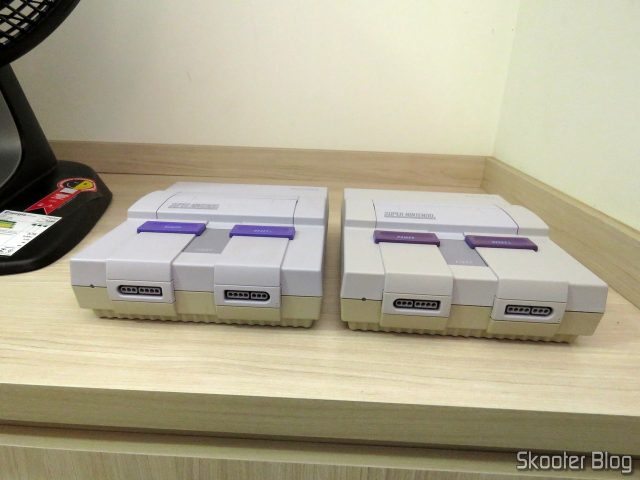

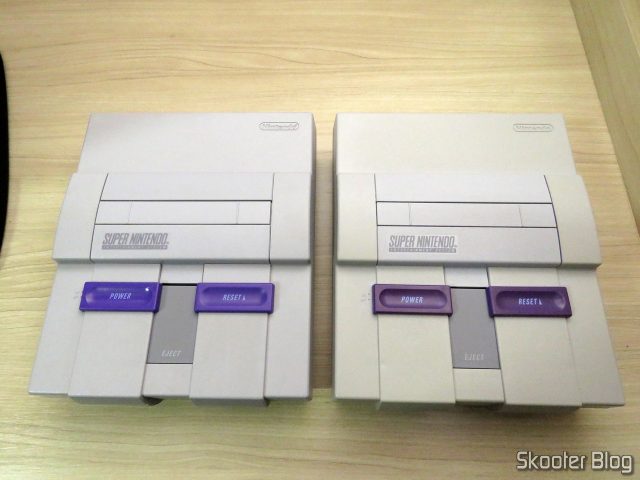

Decidi então colocar lado a lado o SHVC-CPU-01 1/1/1 da última compra e este SHVC-CPU-01 2/1/3 para compara-los. Nota-se que o 1/1/1 está mais conservado e menos amarelado. Curiosamente até os botões roxos tem tons diferentes no 1/1/1.

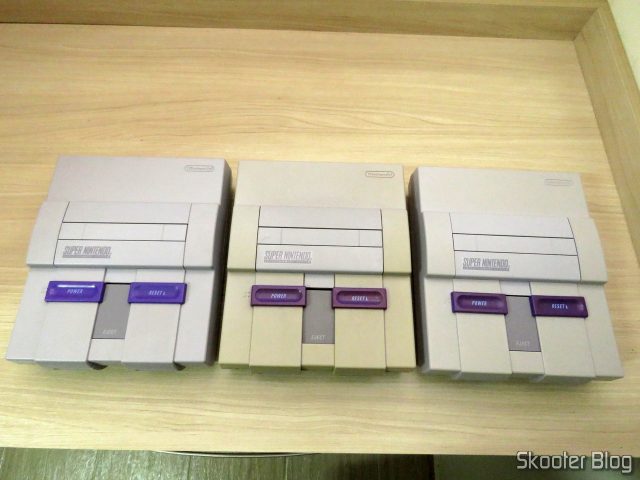

Por fim, coloquei também o Super Nintendo da minha infância, destruído pelo Correios, no meio dos outros dois. Ele era o mais bem conservado de todos, antes do Correios destrui-lo, pois não tinha qualquer trinquinho. Mas em compensação, é o que ficou mais amarelado.

Unboxing e Testes em Vídeo

unboxing e os testes do Super Nintendo também estão disponíveis em vídeo, no novo formato que estou testando. Comentários, críticas e sugestões são bem vindos.

Rastreamento

Estas são as informações de rastreamento do pacote do vendedor até a sede da Envios Diretos, segundo o USPS. O pacote foi enviado na categoria Priority Mail:

August 10, 2019, 2:10 pm
Delivered
RANCHO SANTA MARGARITA, CA 92688
Your item was delivered at 2:10 pm on August 10, 2019 in RANCHO SANTA MARGARITA, CA 92688.
August 10, 2019, 10:39 am
Arrived at Unit
RANCHO SANTA MARGARITA, CA 92688
August 10, 2019, 9:11 am
Out for Delivery
RANCHO SANTA MARGARITA, CA 92688
August 9, 2019, 3:56 pm
Arrived at USPS Facility
RANCHO SANTA MARGARITA, CA 92688
August 9, 2019, 2:48 pm
Departed USPS Regional Facility
SANTA ANA CA DISTRIBUTION CENTER
August 9, 2019, 2:27 pm
Arrived at USPS Regional Facility
SANTA ANA CA DISTRIBUTION CENTER
August 9, 2019, 1:47 pm
Departed USPS Regional Facility
ANAHEIM CA DISTRIBUTION CENTER
August 9, 2019, 11:37 am
Arrived at USPS Regional Facility
ANAHEIM CA DISTRIBUTION CENTER
August 9, 2019, 4:47 am
Arrived at USPS Regional Facility
CITY OF INDUSTRY CA DISTRIBUTION CENTER
August 9, 2019, 1:50 am
Departed USPS Regional Facility
SANTA BARBARA CA DISTRIBUTION CENTER
August 8, 2019, 6:31 pm
Arrived at USPS Regional Origin Facility
SANTA BARBARA CA DISTRIBUTION CENTER
August 8, 2019, 6:10 pm
Departed Post Office
SANTA BARBARA, CA 93105
August 8, 2019, 10:20 am
USPS picked up item
SANTA BARBARA, CA 93105
August 7, 2019, 10:53 pm
Shipping Label Created, USPS Awaiting Item
SANTA BARBARA, CA 93105

Estas são as informações de rastreamento do pacote da Envios Diretos até mim, segundo o USPS. A categoria foi a Priority Mail International Parcels:

August 30, 2019, 4:48 pm
Delivered
BRAZIL
Your item was delivered in BRAZIL at 4:48 pm on August 30, 2019.
August 27, 2019, 5:56 pm
Processed through Facility
RIO DE JANEIRO, BRAZIL
August 27, 2019, 5:55 pm
Customs Clearance Processing Complete
BRAZIL
August 16, 2019, 2:01 pm
Processed Through Facility
BRAZIL
August 16, 2019, 10:04 am
Departed
RIO DE JANEIRO, BRAZIL
August 16, 2019, 4:02 am
Customs Clearance
BRAZIL
August 15, 2019, 11:18 pm
Departed
ATLANTA, UNITED STATES
August 15, 2019, 5:15 am
Departed
LOS ANGELES, UNITED STATES
August 15, 2019, 1:05 am
Arrived
LOS ANGELES, UNITED STATES
August 14, 2019, 9:29 pm
Processed Through Regional Facility
LOS ANGELES CA INTERNATIONAL DISTRIBUTION CENTER
August 14, 2019, 9:28 pm
Arrived at Regional Facility
LOS ANGELES CA INTERNATIONAL DISTRIBUTION CENTER
August 12, 2019, 11:31 am
Shipment Received, Package Acceptance Pending
RANCHO SANTA MARGARITA, CA 92688
August 12, 2019, 4:35 am
Shipping Label Created, USPS Awaiting Item
RANCHO SANTA MARGARITA, CA 92688

E estas são as informações de rastreamento do pacote dos EUA ao Brasil segundo o Correios:

30/08/2019
16:48
Objeto entregue ao destinatário
30/08/2019
11:35
/ SP
Objeto saiu para entrega ao destinatário
29/08/2019
12:35
INDAIATUBA / SP
Objeto encaminhado
de Unidade de Tratamento em INDAIATUBA / SP para Unidade de Distribuição em [REMOVIDO] / SP
27/08/2019
17:57
RIO DE JANEIRO / RJ
Objeto encaminhado
de Unidade de Distribuição em RIO DE JANEIRO / RJ para Unidade de Tratamento em INDAIATUBA / SP
27/08/2019
17:55
Fiscalização Aduaneira finalizada
21/08/2019
20:27
Objeto pago
Consulte os prazos clicando aqui.
21/08/2019
17:11
Aguardando pagamento
Acesse o ambiente Minhas Importações
20/08/2019
23:30
Encaminhado para fiscalização aduaneira
19/08/2019
15:50
RIO DE JANEIRO / RJ
Objeto encaminhado
de Unidade de Logística Integrada em RIO DE JANEIRO / RJ para Unidade Administrativa em Fiscalizacao Aduaneira / BR
16/08/2019
14:01
Objeto recebido pelos Correios do Brasil

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

14/08/2019
21:29
ESTADOS UNIDOS DA AMÉRICA /
Objeto encaminhado
de País em ESTADOS UNIDOS DA AMÉRICA / para País em Unidade de Tratamento Internacional / BR

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

14/08/2019
21:28
Objeto recebido na unidade de exportação

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

12/08/2019
11:31
Objeto postado

Informar nº do documento para a fiscalização e entrega do seu objeto. Clique aquiMinhas Importações

Tabela-Resumo

Por fim, esta é a tabela-resumo da compra:

Nome do Produto: Super Nintendo Original NTSC PCB SHVC-CPU-01 CPU/PPU1/PPU2 3/1/2
Nome Original: Super Nintendo SNES System – SVHS CPU 01 – 2 Controllers, TESTED! Free Shipping!
Loja: eBay
Valor: US$ 70,00
Valor atual:
Forma de Pagamento: PayPal
Tipo de Frete:
  1. USPS Priority
  2. USPS Priority International Parcels
Valor do Frete:
  1. Gratuito
  2. US$ 70,95 [incluindo os serviços da Envios Diretos]
País de Origem do Pacote: Estados Unidos da América (EUA)
Data de Compra: 08/08/2019
Data de Envio:
  1. 08/08/2019
  2. 12/08/2019
Data de Entrega:
  1. 10/08/2019
  2. 30/08/2019
Tempo em Trânsito:
  1. 2 dias
  2. 18 dias
Conteúdo Declarado: Pre-owned SNES console
Tipo de Conteúdo Assinalado: Gift
Valor Declarado: US$ 40.00
Tributado: Sim
Valor Tributável: US$ 60,00 (R$ 241,64)
Valor do Imposto: R$ 144,98

Considerações Finais

Os dois Super Nintendo SHVC-CPU-01, tanto o 1/1/1 quanto este 2/1/3, foram comprados com mais ou menos duas semanas de diferença, mas acabaram chegando no mesmo dia, por conta de eu ter precisado pedir revisão de impostos do primeiro, o que demorou bastante.

O console estava como eu esperava, com a placa em ótimo estado, e com a carcaça acima da média, com apenas aqueles quebradinhos na parte interna e um trinquinho na frente na parte externa. Portanto fiquei satisfeito.

Entre o 1/1/1 e o 2/1/3, o 1/1/1 está menos amarelado e com a placa ligeiramente mais bonita, sem qualquer sinal de oxidação, exceto pelos terminais dos capacitores. Mas a placa do 2/1/3 também está ótima, muito superior à média.

Comparado com a grande maioria dos consoles que se encontram no Brasil, ambos estão excelentes. Sem transcodificações, sem desbloqueios, sem gambiarras, sem nada que possa danificar a PCB. No máximo precisarão de novos capacitores eletrolíticos, como praticamente todo Super Nintendo cedo ou tarde precisa.

Por enquanto estou ficando com os dois. A princípio eu venderia um, mas acho que vou acabar ficando com ambos por conta das versões diferentes de CPU e PPU. Tenho acompanhando todos os consoles que aparecem no eBay (não desliguei as notificações) e é raro aparecer algum nesse estado. Quando aparece por um bom preço vai embora rápido.

Em questão de valores, acho que acabou ficando bem razoável. Com a oferta que fiz de US$ 70,00, custou US$ 15,00 a menos que o 1/1/1. Me pareceu uma oferta razoável considerando que este estava com frete grátis nos EUA, mas sem cartucho. Infelizmente o frete para o Brasil saiu mais caro que o console, e o imposto ainda encareceu um pouco mais. Mas não sei quanto ele valeria no Brasil. Ainda assim foi uma boa aquisição? Me diga aí nos comentários…
