set 07 2017

Reparos no Atari 2600: Pés de Silicone, Proteção de Pó de EVA, Remoção de Oxidação e outros

Neste artigo falo sobre alguns reparos feitos no Atari 2600 da Polyvox com placa americana Rev. 17, que adquiri, com a intenção de instalar um mod 2600RGB do Tim Worhington.

O primeiro reparo foi nas travas que seguram a placa. O plástico ressecou e as travas estavam quebradas. Para corrigir o problema usei uma haste de cotonete e cola epoxi.

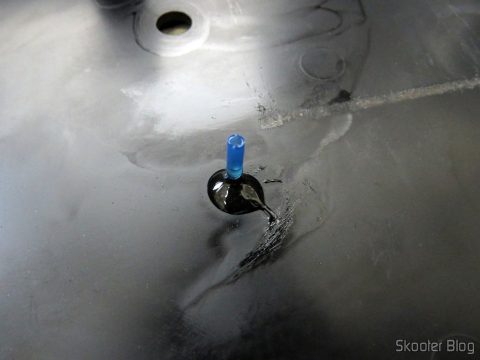

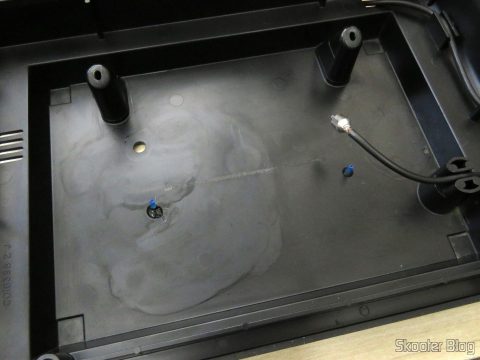

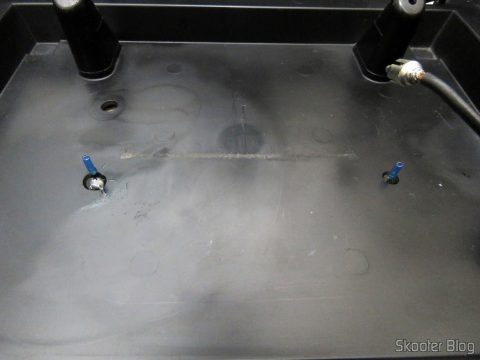

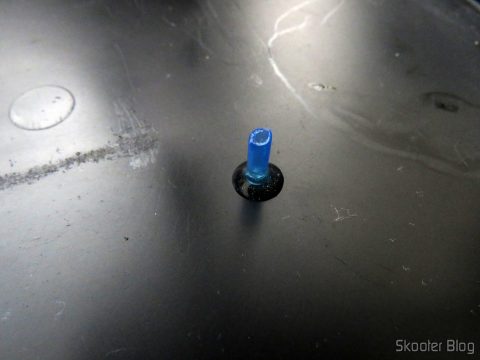

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epoxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epóxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epoxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epóxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epoxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epóxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epóxi.

Novas travas para a placa do Atari 2600, feitas com haste de cotonete e cola epóxi.

O segundo reparo foi nos pés de borracha. Eles já estavam muito desgastados, de modo que o plástico da carcaça estava em contato direto com a superfície, deixando o console solto e estragando a carcaça.

Para resolver este problema, limpei bem o que restou dos pés de borracha com álcool isopropílico. Sobre eles, colei pés de silicone, na verdade pequenos adesivos de silicone vendidos em loja de material para marcenaria. São normalmente usados para amenizar o impacto no fechamento de portas e gavetas, mas também fazem muito bem o serviço como pés.

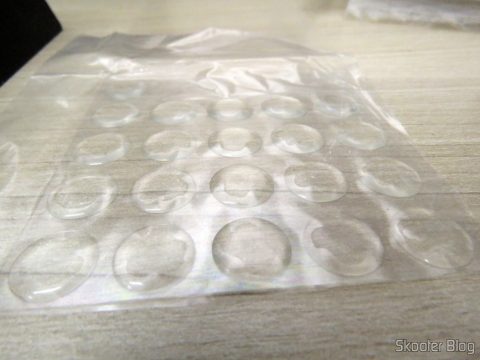

Adesivos de silicone serão os novos pés do Atari 2600

Adesivos de silicone serão os novos pés do Atari 2600

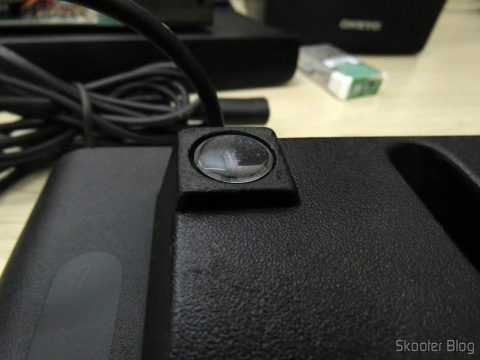

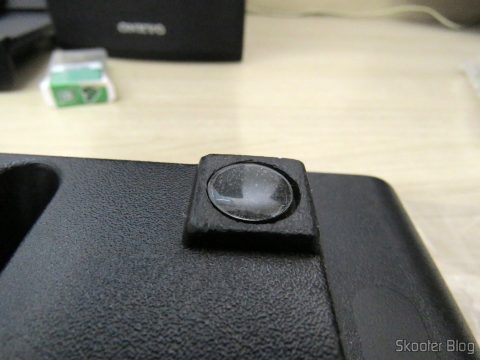

Adesivo de silicone como novo pé no Atari 2600.

Adesivo de silicone como novo pé no Atari 2600.

Adesivo de silicone como novo pé no Atari 2600.

Adesivo de silicone como novo pé no Atari 2600.

Adesivo de silicone como novo pé no Atari 2600.

Adesivo de silicone como novo pé no Atari 2600.

Outro problema neste Atari 2600 é que as proteções de pó nos switches estavam bem ruinzinhas. Não sei se eram originais ou se alguém já tinha mexido nelas, mas eram círculos pequenos e de plástico.

Para corrigir o problema comprei uma chapa de espuma EVA e um compasso do tipo que eu usava na escola (as crianças de hoje ainda usam isso?) para fazer os círculos. Recortei com os círculos com a tesoura e fiz as novas proteções de pó. Não ficaram tão redondinhas assim, mas com o console fechado fica perfeito.

Por fim, resolvi limpar os switches, que estavam bem feios. Aparentemente eles são de alumínio escovado, então usei uma esponja de aço (Bombril) para deixa-los brilhando como novos.

Também usei Bombril para remover vários pontos de oxidação da placa, principalmente nas partes que ficam em contato com a placa metálica de proteção contra interferência. A placa metálica também tinha vários pontos de oxidação que foram removidos com Bombril e com o dremel.

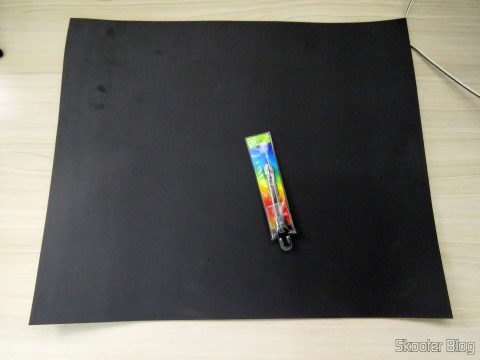

Chapa de Espuma EVA e compasso.

Chapa de Espuma EVA e compasso.

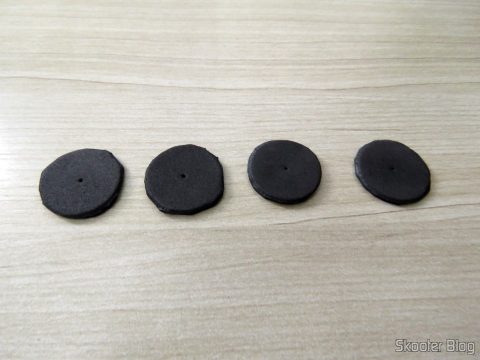

Proteções de poeira feitas com espuma EVA.

Proteções de poeira feitas com espuma EVA.

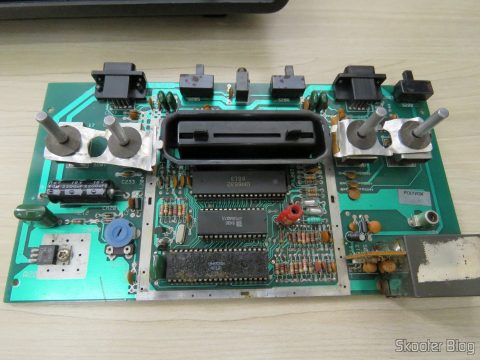

Placa com as proteções de poeira originais.

Placa com as proteções de poeira originais.

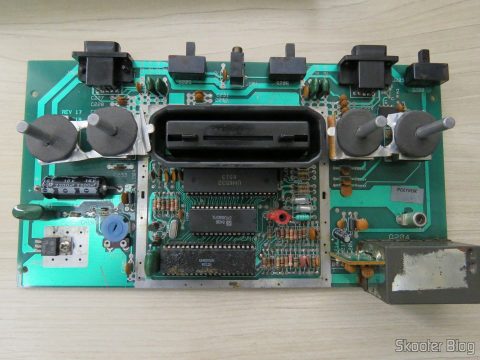

Placa com as novas proteções de poeira e os switches escovados.

Placa com as novas proteções de poeira e os switches escovados.

E foi assim que o meu Atari 2600 da Polyvox com placa americana Rev. 17 ficou muito mais apresentável. Nos próximos artigos da série mostrarei como foi a instalação do mod 2600RGB do Tim Worhington, que deixou este Atari 2600 com a melhor imagem de Atari 2600 que eu já vi. Aguardem…
