Atari 2600: Instalando o Mod 2600RGB – Parte 3


Neste artigo dou continuidade na série sobre a instalação do Kit 2600RGB em um Atari 2600 da Polyvox com placa americana Rev. 17.

Para quem ainda não leu, recomendo a leitura dos artigos anteriores para entender melhor essa empreitada:

Nesta parte da série vou tratar da instalação da saída de S-Video no Atari 2600. No artigo anterior eu já havia feito a furação e colado o jack S-Video no console.

Esperei a cola curar bem e em uma segunda-feira de minhas férias acordei cedo para fazer as soldas, até porque um pouco mais tarde o sol já bateria forte na minha “bancada” improvisada.

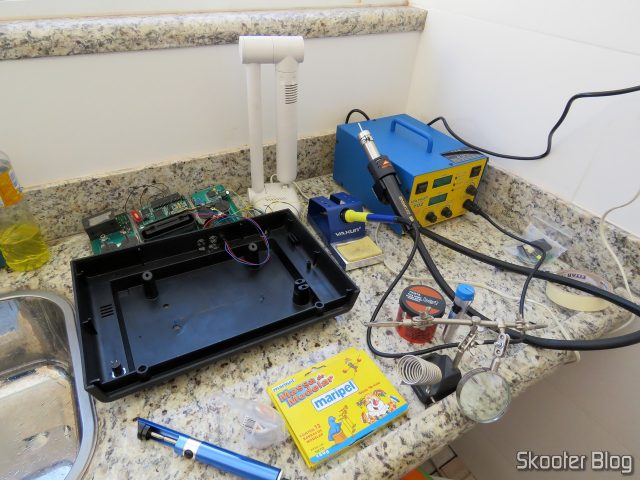

Tudo pronto para iniciar os trabalhos.

Tudo pronto para iniciar os trabalhos.

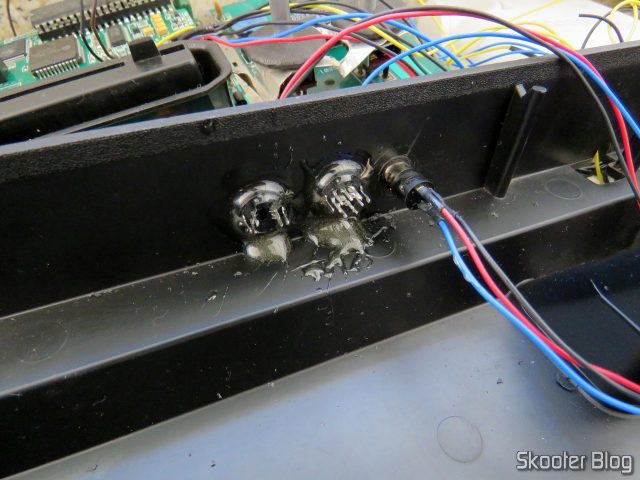

Os jacks já estavam bem colados, ainda que com um tanto de excesso de cola.

Os jacks já estavam bem colados, ainda que com um tanto de excesso de cola.

Posicionando as plaquinhas do kit nos jacks.

Posicionando as plaquinhas do kit nos jacks.

Optei por fios marrom e roxo para os componentes de luminância e crominância, respectivamente, para diferencia-los facilmente dos demais fios das saídas. O fio preto é o terra. Fiz então a solda na plaquinha do Kit 2600RGB.

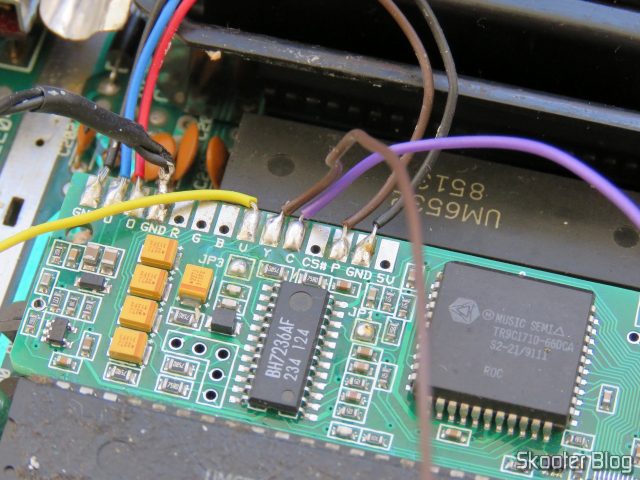

Soldando os fios da saída S-Video na plaquinha do Kit 2600RGB.

Soldando os fios da saída S-Video na plaquinha do Kit 2600RGB.

Em seguida, soldei os fios na plaquinha que será soldada no jack S-Video.

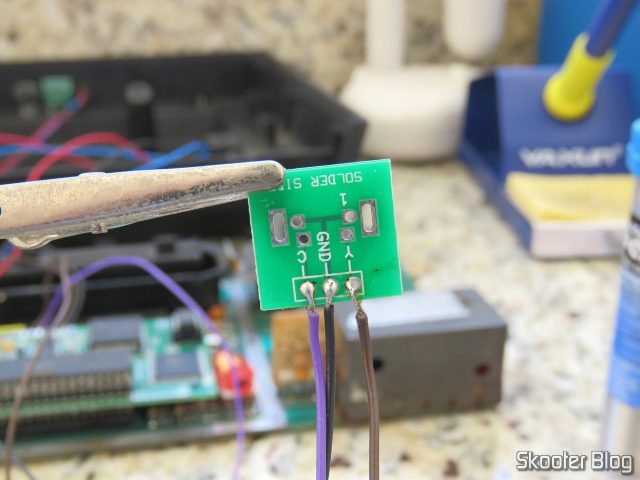

Soldando os fios na plaquinha que será soldada no jack S-Video.

Soldando os fios na plaquinha que será soldada no jack S-Video.

Agora é hora de soldar a plaquinha no jack S-Video.

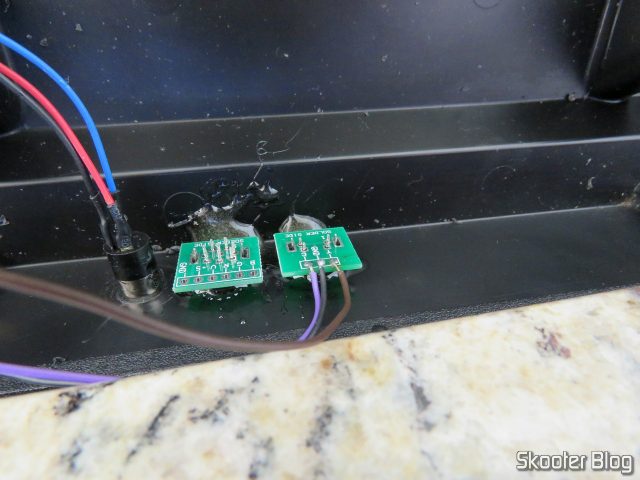

Posicionando a plaquinha no jack S-Video para soldar.

Posicionando a plaquinha no jack S-Video para soldar.

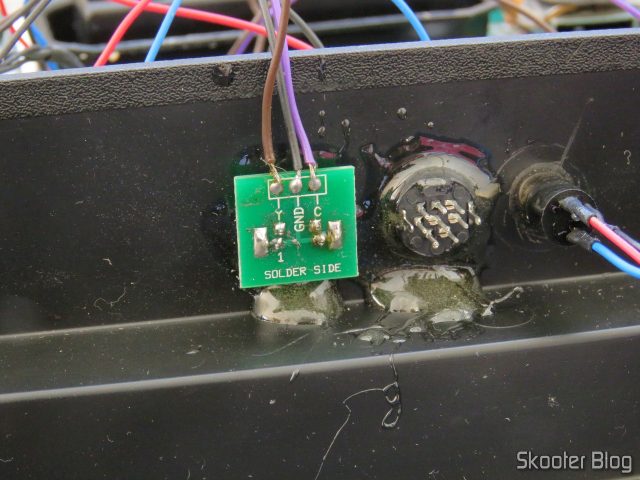

Plaquinha soldada no jack S-Video.

Plaquinha soldada no jack S-Video.

Com o jack S-Video instalado, resolvi testar o console na TV, através do Framemeister XRGB Mini, pois não tenho TV com entrada S-Video.

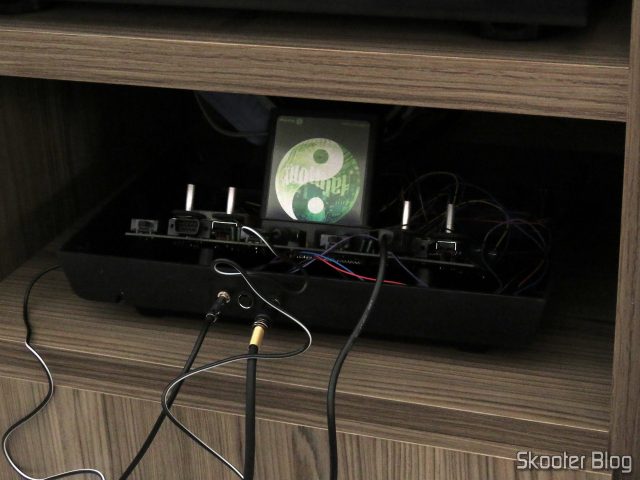

Conectando o Atari 2600 ao Framemeister XRGB Mini, através da saída de S-Video.

Conectando o Atari 2600 ao Framemeister XRGB Mini, através da saída de S-Video.

Com auxílio do Harmony Cartridge, é hora de testar alguns jogos.

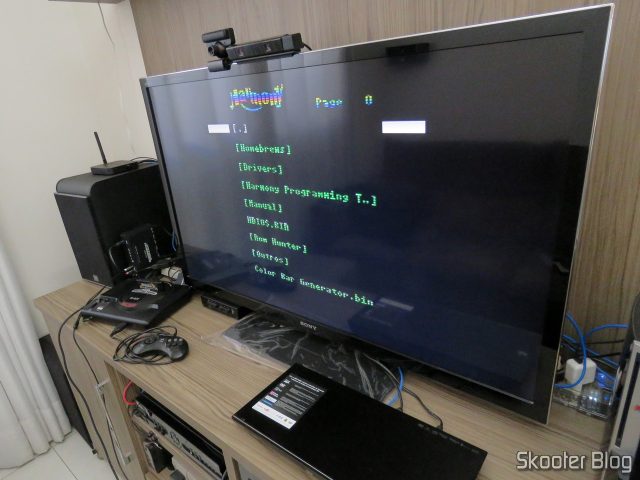

Tela do Harmony Cartridge, através da saída S-Video do Kit 2600RGB.

Tela do Harmony Cartridge, através da saída S-Video do Kit 2600RGB.

O resultado me surpreendeu. Mesmo a imagem da saída S-Video do Atari 2600 com o 2600RGB é bastante superior à imagem do meu Atari 2600 com o mod da Longhorn Engineer, que até antes do lançamento do 2600RGB era considerado o melhor mod de Atari 2600. A superioridade do 2600RGB nem é tanto pela nitidez, que é bem parecida, mas sim pelas cores. As cores do 2600RGB são fantásticas.

Infelizmente a máquina fotográfica não consegue mostrar com precisão as imagens que vi na tela, que são ainda mais bonitas, mas de qualquer forma vou mostrar algumas fotos.

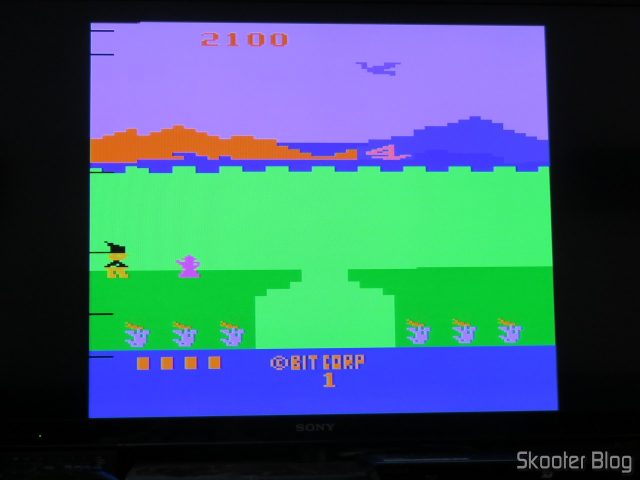

Bobby is Going Home, usando a saída S-Video do 2600RGB.

Bobby is Going Home, usando a saída S-Video do 2600RGB.

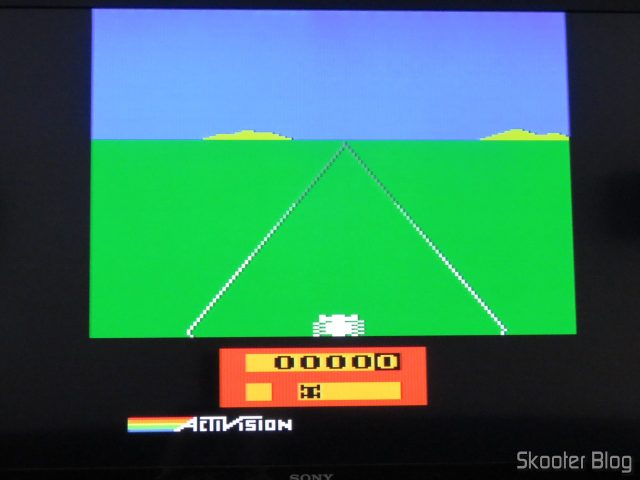

Enduro usando a saída S-Video do 2600RGB.

Enduro usando a saída S-Video do 2600RGB.

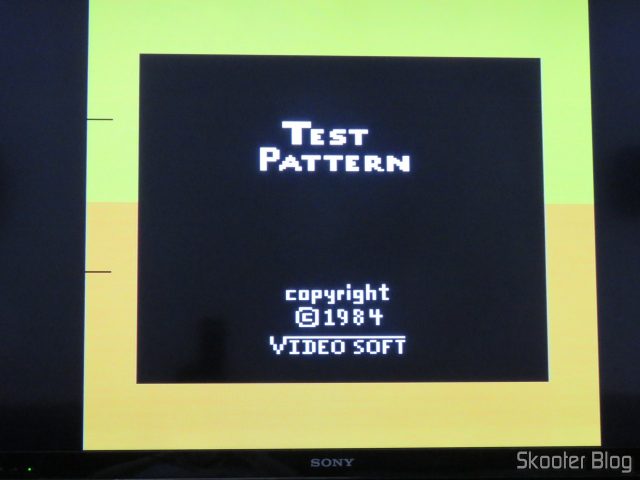

Teste de cores, usando a saída S-Video do 2600RGB.

Teste de cores, usando a saída S-Video do 2600RGB.

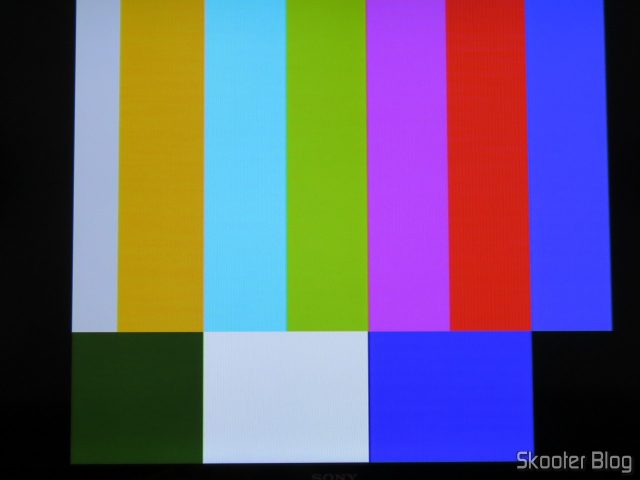

A paleta de cores, usando a saída S-Video do 2600RGB.

A paleta de cores, usando a saída S-Video do 2600RGB.

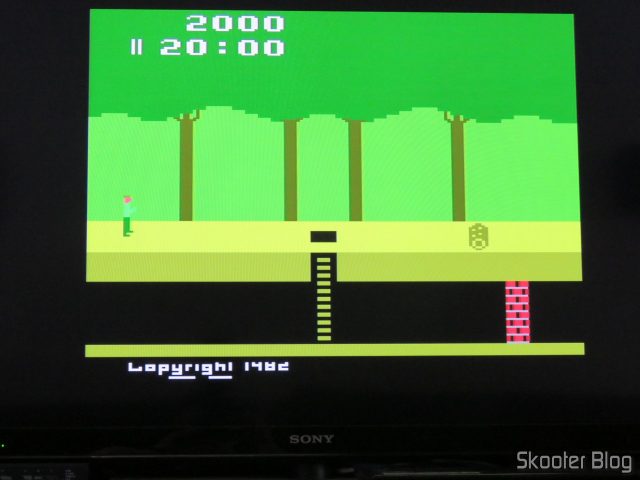

Pitfall, usando a saída S-Video do 2600RGB.

Pitfall, usando a saída S-Video do 2600RGB.

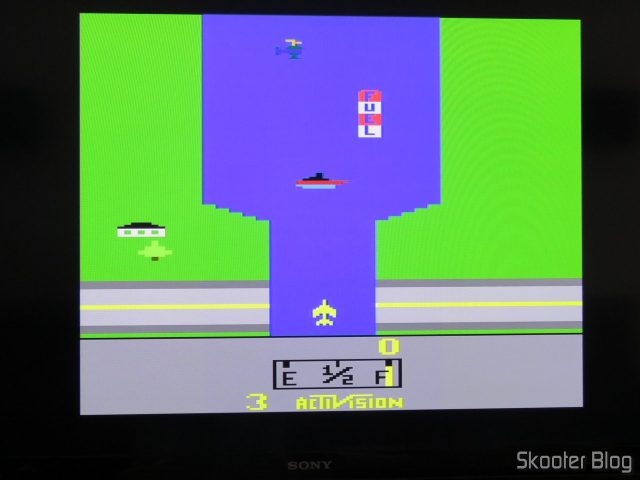

River Raid, usando a saída S-Video do 2600RGB.

River Raid, usando a saída S-Video do 2600RGB.

Um único detalhe me incomodava nas imagens obtidas com a saída S-Video. Havia um certo ruído na imagem, se manifestando como linhas verticais (jailbars), que também não aparece nas fotos. Achei até que tivesse feito alguma bobagem com as soldas ou que deveria ter usado um fio mais grosso. Mas no final das contas descobri que a culpada era a fonte de alimentação que eu estava usando.

Este Atari 2600 veio com uma fonte genérica com saída de 12V, mas a fonte original da Atari oferece apenas 9V na saída. Eu sei que o regulador de tensão original tolera tensões maiores, então fui usando a fonte de 12V normalmente. Mas, a partir do momento em que instalei o novo regulador de tensão, que vem com o Kit 2600RGB, abandonei imediatamente a fonte de 12V e passei a usar uma fonte da Retrobit que adquiri na eStarland, específica para o Atari, com saída de 9V. E essa fonte da Retrobit era a culpada pelo ruído no final das contas. A partir do momento que passei a usar uma fonte original da Atari, os problemas com ruído acabaram.

É claro que neste momento eu já estava ansioso para instalar logo a porta RGB e ver como essa imagem, que já estava linda, poderia ficar ainda melhor. Mas o sol já estava batendo forte na minha bancada improvisada, então eu cobri tudo e tive que esperar até a noite para continuar os trabalhos.

Quer ver como ficaram as imagens do Atari 2600 em RGB? Quer ver como ficou o console após todas as modificações? Então aguarde a próxima e última parte dessa série. Nela também trarei vários vídeos capturados de gameplay com a saída RGB. Compartilhe com seus amigos se você gostou. E assine o Skooter Blog para receber os novos artigos por e-mail.
