[Review] BSIDE ESR02 Pro – Testador de Transistores, Capacitores, etc. – AliExpress

Neste artigo falo sobre o BSIDE ESR02 Pro, um dispositivo para testar transistores, capacitores, diodos, e outros componentes eletrônicos, tanto PTH quanto SMD. Ele foi adquirido na AliExpress, loja BSIDE TRADE HONGKONG CO., LTD Store.

Motivação

Recentemente escrevi um artigo falando sobre o conserto da minha Adega EasyCooler 8 garrafas Modelo 4092640045. Acabei trocando todos os capacitores eletrolíticos, pois não tinha como testá-los de maneira apropriada apenas com o multímetro. Pelo menos não de uma maneira prática.

Acabei decidindo usar parte do dinheiro que economizei com o conserto da adega, ou com a compra de uma adega nova, para investir no BSIDE ESR02 Pro. No caso de capacitores, ele não apenas mostra a capacitância, mas também o E.S.R. (Equivalent Serie Resistance), o que ajuda bastante na tarefa de encontrar capacitores defeituosos.

Escolha do BSIDE ESR02 Pro

Há uma porção de equipamentos similares ao BSIDE ESR02 Pro lá na AliExpress. Alguns são baratinhos, mas usam uma plaquinha pelada, sem nem um case apropriado. O BSIDE ESR02 Pro é mais caro, mas é bem mais completinho.

BSIDE ESR02 Pro testa ambos componentes PTH e SMD. Tem contatos com uma resistência para descarregar capacitores antes de testá-los. E tem terminais para conectar pontas de prova, permitindo testar componentes sem remove-los da placa.

Aqui cabe uma nota: não sou especialista em eletrônica, mas acredito que dependendo do circuito o teste direto na placa possa indicar valores incorretos. Mas de qualquer forma é bom ter as pontas de prova para facilitar alguns testes.

Unboxing e Testes

BSIDE ESR02 Pro veio em um envelope, com sua caixinha embrulhada com plástico bolha, chegando em perfeito estado. A caixa destaca funcionalidades do equipamento e a ficha técnica do mesmo. Dentro dela o equipamento e o manual de instruções em inglês, que é bastante útil.

Pacote com o BSIDE ESR02 Pro.

Pacote com o BSIDE ESR02 Pro.

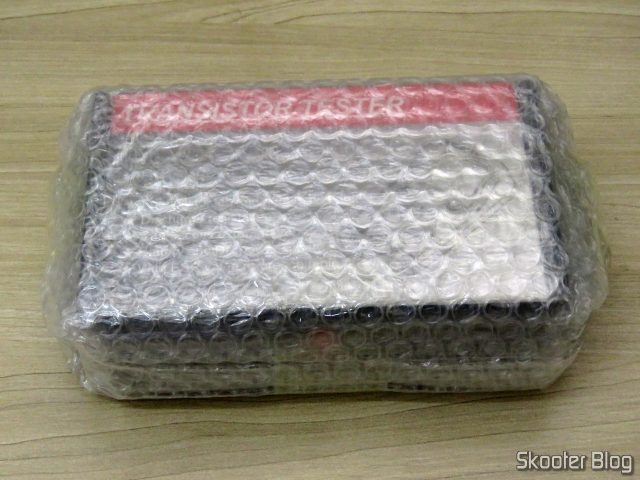

Desembalando o BSIDE ESR02 Pro.

Desembalando o BSIDE ESR02 Pro.

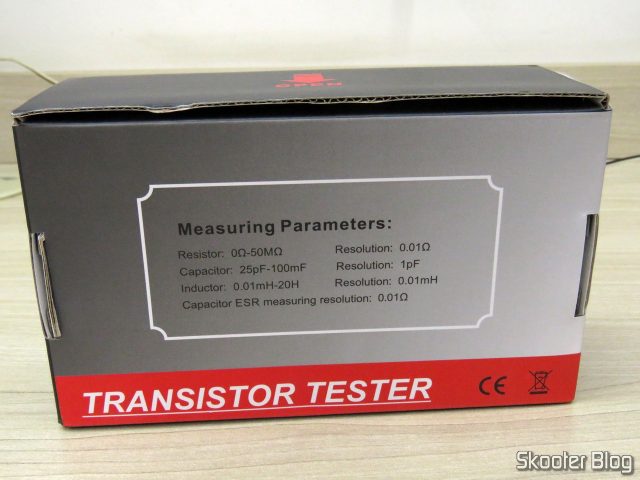

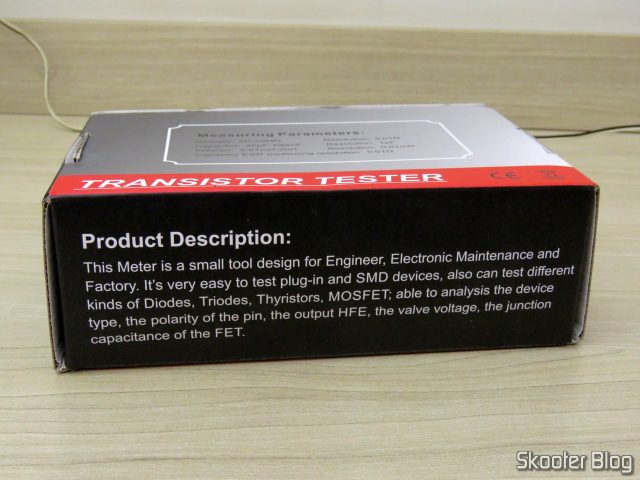

BSIDE ESR02 Pro, em sua embalagem.

BSIDE ESR02 Pro, em sua embalagem.

BSIDE ESR02 Pro, em sua embalagem.

BSIDE ESR02 Pro, em sua embalagem.

BSIDE ESR02 Pro, em sua embalagem.

BSIDE ESR02 Pro, em sua embalagem.

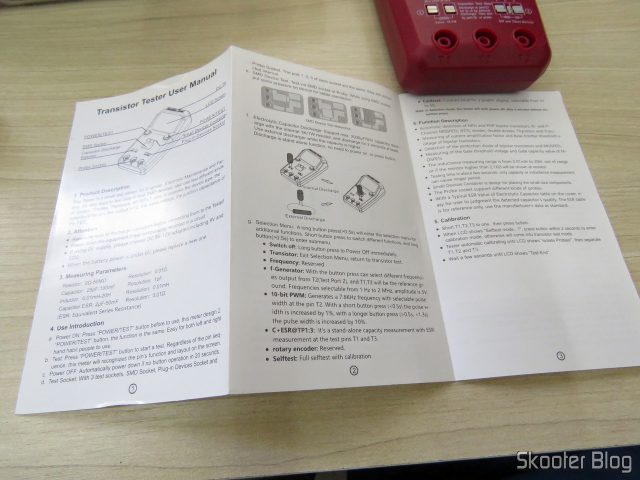

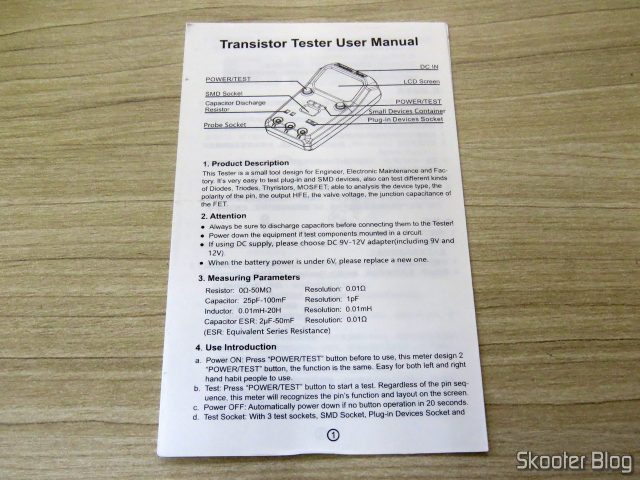

Manual de instruções do BSIDE ESR02 Pro.

Manual de instruções do BSIDE ESR02 Pro.

Manual de instruções do BSIDE ESR02 Pro.

Manual de instruções do BSIDE ESR02 Pro.

Na parte de cima do BSIDE ESR02 Pro temos o display LCD, os dois botões de operação, os terminais  para teste de componentes SMD, os terminais para descarga, os terminais para teste de componentes PTH, e os terminais para uso de pontas de prova.

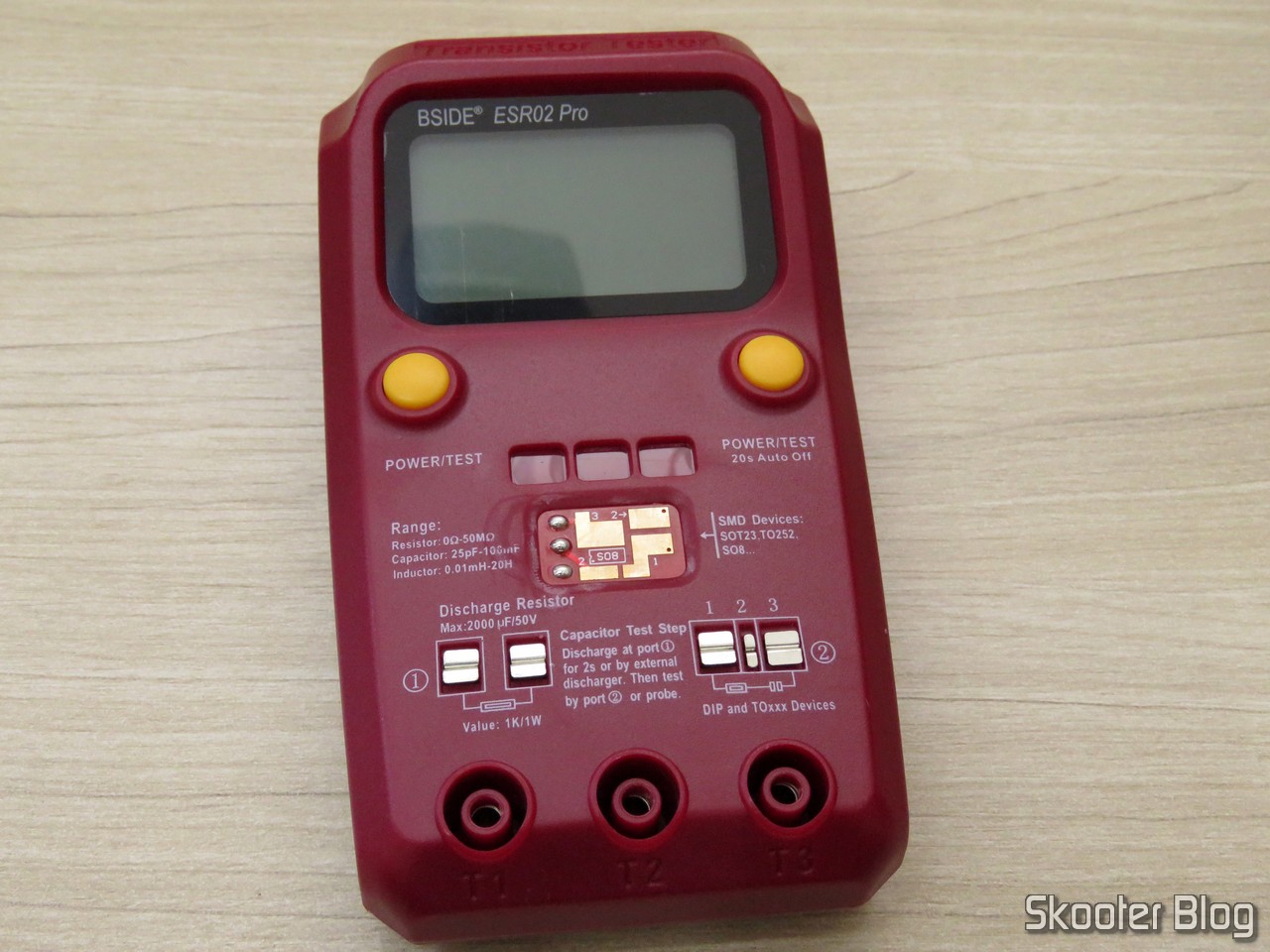

Parte de cima do BSIDE ESR02 Pro.

Parte de cima do BSIDE ESR02 Pro.

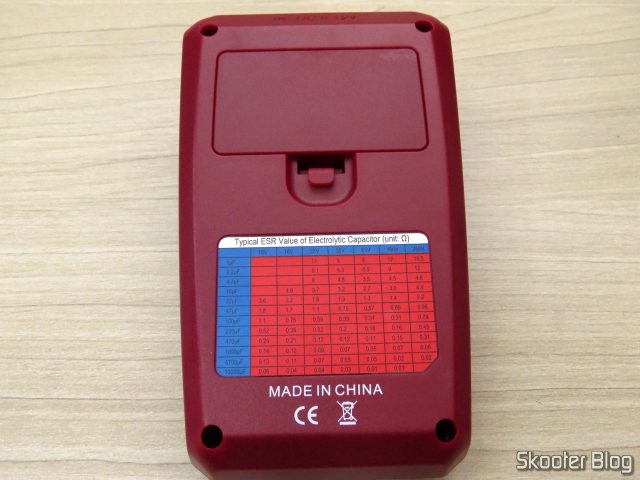

Na parte de baixo temos o compartimento de bateria. Ele funciona com uma bateria de 9V (não inclusa). Estou usando uma bateria recarregável de íons de lítio da Soshine, sem qualquer problema.

Na parte de baixo também há uma tabela com valores típicos de ESR para capacitores eletrolíticos conforme a tensão e a capacitância.

Parte de baixo do BSIDE ESR02 Pro.

Parte de baixo do BSIDE ESR02 Pro.

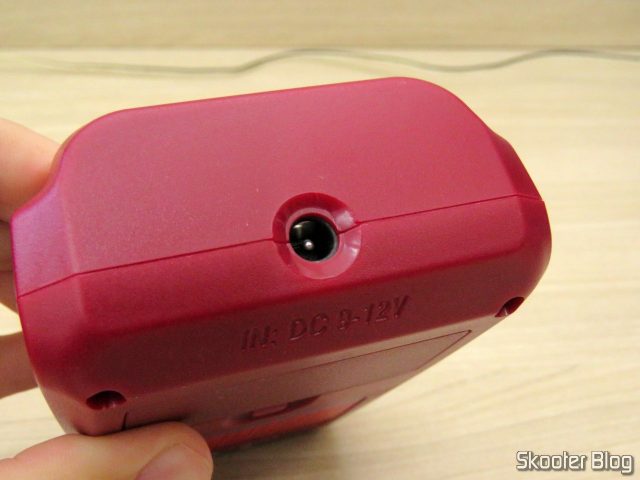

Na parte traseira do BSIDE ESR02 Pro  temos uma entrada DC de 9 a 12V, onde podemos conectar um adaptador para usa-lo com energia elétrica.

Parte traseira do BSIDE ESR02 Pro.

Parte traseira do BSIDE ESR02 Pro.

Fiz então alguns testes com alguns capacitores e transistores no BSIDE ESR02 Pro, que podem ser vistos nas fotos abaixo.

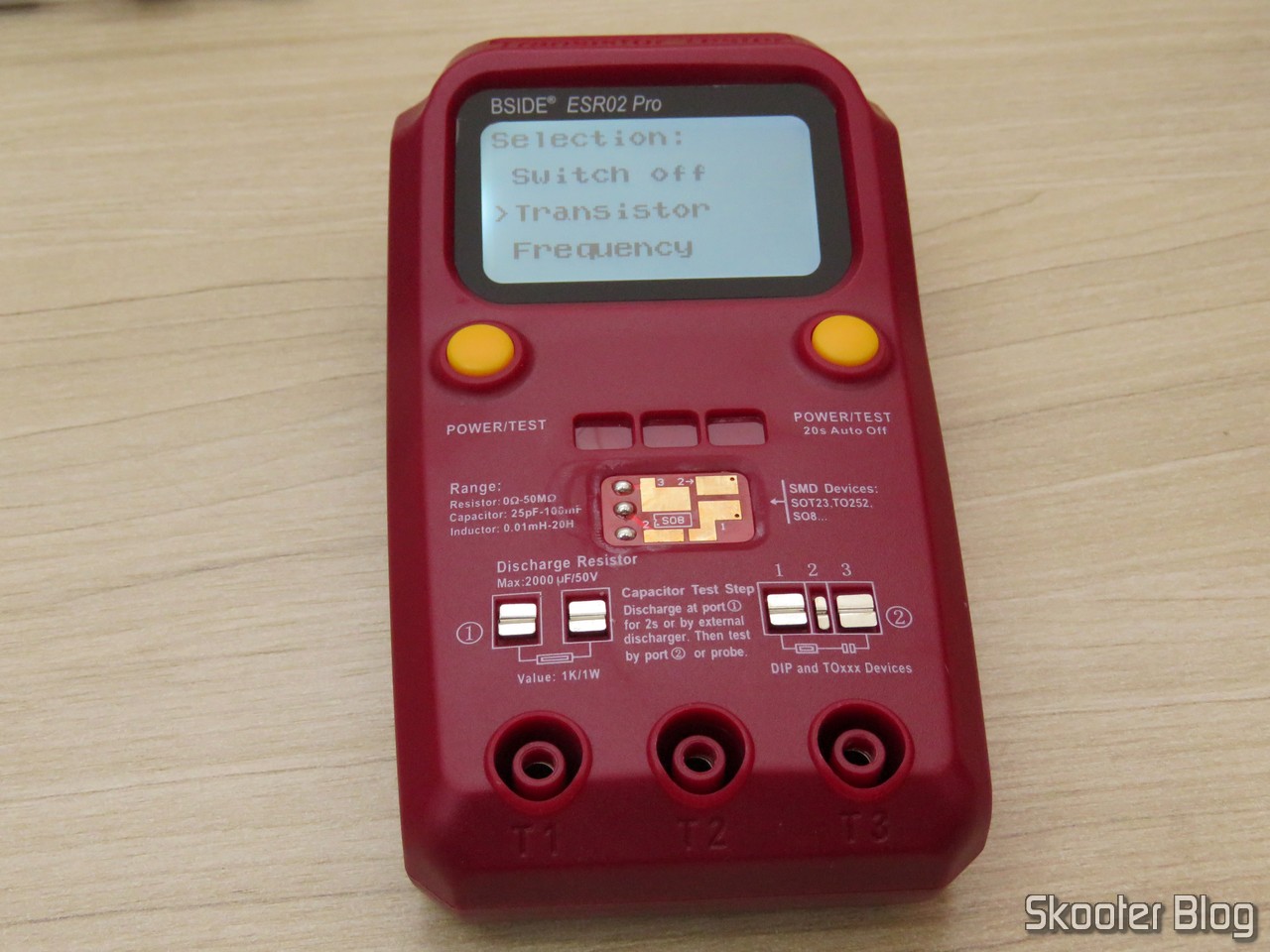

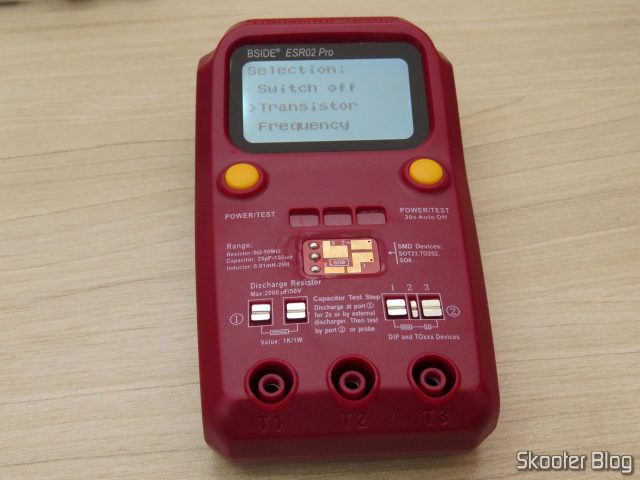

BSIDE ESR02 Pro, em funcionamento.

BSIDE ESR02 Pro, em funcionamento.

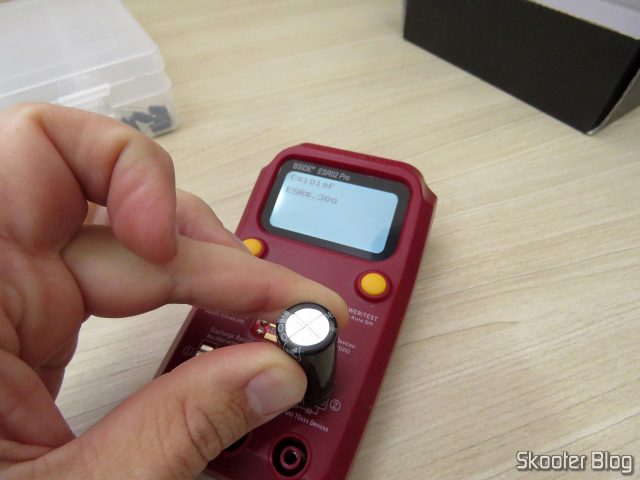

Testando um capacitor no BSIDE ESR02 Pro.

Testando um capacitor no BSIDE ESR02 Pro.

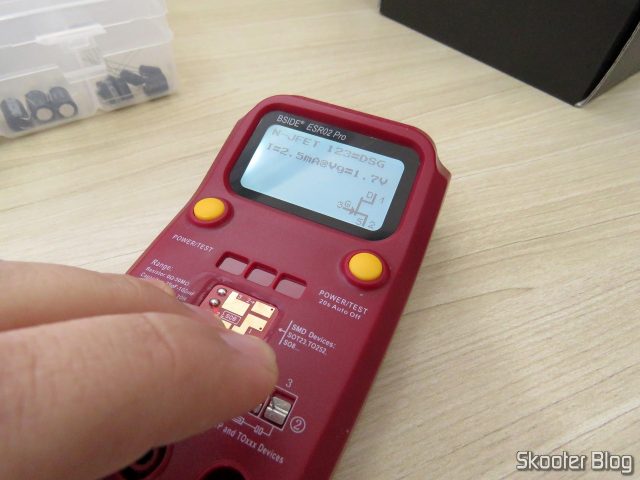

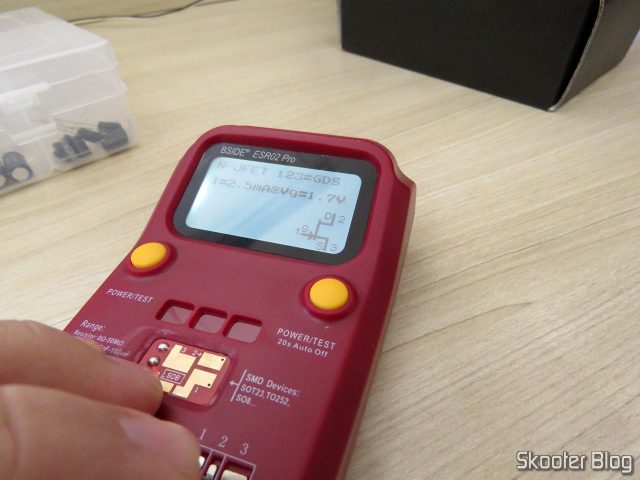

Testando um transistor no BSIDE ESR02 Pro.

Testando um transistor no BSIDE ESR02 Pro.

Testando um transistor no BSIDE ESR02 Pro.

Testando um transistor no BSIDE ESR02 Pro.

Confira também o vídeo com o unboxing e os testes do BSIDE ESR02 Pro:

Rastreamento

Estas são as informações de rastreamento obtidas no site da AliExpress:

  • 2018.07.11 16:00 (GMT-7): Delivery successful
  • 2018.07.11 11:48 (GMT-7): Shipment at local distribution center
  • 2018.07.05 17:40 (GMT-7): Cleared customs
  • 2018.07.04 08:21 (GMT-7): Started customs clearance process
  • 2018.07.03 08:31 (GMT-7): Shipment with local shipping company
  • 2018.06.15 20:00 (GMT-7): Departed country of origin
  • 2018.06.13 11:28 (GMT-7): Shipment accepted by airline
  • 2018.06.12 08:01 (GMT-7): Shipment left country of origin warehouse
  • 2018.06.11 22:51 (GMT-7): Shipment at country of origin warehouse
  • 2018.06.11 22:21 (GMT-7): Shipment dispatched

O pacote foi enviado com um código de rastreamento LP + 15 dígitos.  Através dele eu pude obter o código LB + 9 dígitos + SE no Cainiao, que mostrou as seguintes informações:

  1. [REMOVIDO / SP]Objeto entregue ao destinatário2018-07-11 16:00:00
  2. [REMOVIDO / SP]Objeto saiu para entrega ao destinatário2018-07-11 11:48:00
  3. [INDAIATUBA / SP]Objeto encaminhado,de Unidade de Tratamento em INDAIATUBA / SP para Unidade de Distribuição em REMOVIDO / SP2018-07-10 13:03:00
  4. [CAJAMAR / SP]Objeto encaminhado,de Unidade de Tratamento em CAJAMAR / SP para Unidade de Tratamento em INDAIATUBA / SP2018-07-07 14:00:00
  5. [CURITIBA / PR]Objeto encaminhado,de Unidade de Distribuição em CURITIBA / PR para Unidade de Tratamento em CAJAMAR / SP2018-07-05 17:42:00
  6. Import clearance success2018-07-05 17:40:00
  7. [CURITIBA / PR]Fiscalização aduaneira finalizada2018-07-05 17:40:00
  8. Import clearance start2018-07-04 08:21:00
  9. [CURITIBA / PR]Objeto recebido pelos Correios do Brasil2018-07-04 08:20:00
  10. Arrive at destination country2018-07-03 08:31:00

Por fim, estas são as informações obtidas no site do Correios:

11/07/2018
16:00
Objeto entregue ao destinatário
11/07/2018
11:48
Objeto saiu para entrega ao destinatário
10/07/2018
13:03
INDAIATUBA / SP
Objeto encaminhado
de Unidade de Tratamento em INDAIATUBA / SP para Unidade de Distribuição em REMOVIDO / SP
07/07/2018
14:00
CAJAMAR / SP
Objeto encaminhado
de Unidade de Tratamento em CAJAMAR / SP para Unidade de Tratamento em INDAIATUBA / SP
05/07/2018
17:42
CURITIBA / PR
Objeto encaminhado
de Unidade de Distribuição em CURITIBA / PR para Unidade de Tratamento em CAJAMAR / SP
05/07/2018
17:40
Fiscalização aduaneira finalizada
Acesse o ambiente Minhas Importações
04/07/2018
08:20
Objeto recebido pelos Correios do Brasil
14/06/2018
17:16
SUECIA /
Objeto encaminhado
de País em SUECIA / para País em BRASIL / BR
14/06/2018
16:11
Objeto recebido na unidade de exportação
14/06/2018
15:38
Objeto postado

Tabela-Resumo

Por fim, esta é a tabela-resumo da compra:

Nome do Produto: BSIDE ESR02 Pro
Nome Original: BSIDE ESR02PRO Digital Transistor Tester SMD Components Diode Triode Resistance Capacitance Inductance Multimeter ESR Meter
Loja:  AliExpress, loja: BSIDE TRADE HONGKONG CO., LTD Store
Valor: US$ 26,87
Valor atual: US$ 24,08
Forma de Pagamento: Cartão de Crédito Visa Internacional
Tipo de Frete: AliExpress Standard Shipping
Valor do Frete: Gratuito
País de Origem do Pacote: China
Data de Compra: 10/06/2018
Data de Envio: 11/06/2018
Data de Entrega: 11/07/2018
Tempo em Trânsito: 30 dias
Conteúdo Declarado: Capacitance M
Tipo de Conteúdo Assinalado: Others
Valor Declarado: USD 12.00
Tributado: Não
Valor Tributável:
Valor do Imposto:

Considerações Finais

BSIDE ESR02 Pro é fácil de usar e entrega todas as informações necessárias no display LCD de uma única vez, dispensando testes mais complicados com o auxílio do multímetro. Capacitores e transistores podem ser testados facilmente. É um produto bem acabado e com muitas possibilidades, com destaque para os terminais para pontas de prova e o teste de componentes SMD, que não estão disponíveis em modelos mais baratos.

Desde a chegada do BSIDE ESR02 Pro felizmente não precisei consertar nada em que ele fosse necessário. Mas de qualquer forma fico contente de te-lo no meu time de equipamentos para testes e reparos de eletrônicos, pois hoje em dia está cada vez mais difícil encontrar pessoas que realmente consertem eletrônicos. A maioria das assistências técnicas se limitam a trocar placas, o que em muitos casos acaba custando o preço de um equipamento novo.
