3º Conserto da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Em julho de 2014 eu falei aqui no Skooter Blog sobre a Adega EasyCooler de 8 garrafas que eu adquiri para guardar chocolates. Em meados de 2018 ela parou de funcionar, mas acabei consertando-a trocando todos os capacitores eletrolíticos, como também já relatei aqui no blog.

Em fevereiro de 2020 o mesmo problema voltou a ocorrer. Dessa vez troquei 15 dos 17 capacitores. Só não troquei os dois maiores, da parte da fonte, que são mais difíceis de encontrar localmente. Novamente ela voltou a funcionar.

Agora, em janeiro de 2022, mais uma vez o problema voltou a ocorrer: adega apitando, display fraco, temperatura alta, sem conseguir chegar na temperatura programada, mesmo com a temperatura ambiente estando não muito distante dela.

Aparentemente o problema se repete a cada um ano e meio a dois anos, o que indica que há algum outro componente com defeito ou uma falha de projeto que força demais os capacitores. Mas é o tipo de coisa que vai um pouco além do meu conhecimento.

Eu já havia comprado um par de cada capacitores que eu precisava (dos 15 mais comuns) quando fiz o segundo reparo, então eu já tinha todos para trocar novamente. Mas dessa vez eu usei uma estratégia diferente para tentar entender melhor o problema.

Para cada capacitor removido eu fiz o teste com o BSIDE ESR02 Pro, do qual também já falei aqui no Skooter Blog, e anotei os resultados. Para cada capacitor adicionado eu coloquei a placa na adega novamente e testei. Deu um bom trabalho, mas pelo menos me deu uma visão maior do problema.

Eis os resultados que eu obtive para cada capacitor nos testes com o BSIDE ESR02 Pro:

Capacitor Capacitância nominal Tensão nominal Capacitância aferida Vloss ESR
CA2 22 μF 35 V 26,01 μF 1,5 % 0,52 Ω
C201 47 μF 25 V 47,34 μF 3,0 % 0,76 Ω
CA4 4,7 μF 50 V 5316 nF 4,7 % 17 Ω
CB 1 μF 63 V 1003 nF 1,9 % 7,4 Ω
C202 1 μF 63 V 996,5 nF 1,2 % 6,4 Ω
C206 47 μF 25 V 47,17 μF 9,3 % 15 Ω
CA1 47 μF 25 V 18,07 μF 29 % 0,14 kΩ
C4 1 μF 63 V 960,7 nF 2,3 % 8,6 Ω
C5 22 μF 35 V 24,98 μF 2,2 % 0,56 Ω
C8 47 μF 25 V 41,26 μF 17 % 0,14 Ω
C10 2200 μF 16 V 2146 μF 3,2 % 0,00 Ω
C7 1 μF 63 V 962,2 nF 2,0 % 8,0 Ω
C14 4,7 μF 50 V 5241 nF 4,9 % 21 Ω
C13 4,7 μF 50 V 4554 nF 1,5 % 4,3 Ω
C9 4,7 μF 50 V 4736 nF 1,2 % 5,5 Ω

É importante ressaltar que alguns capacitores tem tensão nominal maior do que os originais que estavam na placa, pois não encontrei-os na tensão original. Originalmente os capacitores são esses:

  • 2 de 120 µF 250 V
  • 1 de 2200 µF 16 V
  • 4 de 47 µF 25 V
  • 4 de 1 µF 50 V
  • 4 de 4,7 µF 50 V
  • 2 de 22 µF 25 V

Na prática só estou usando uma tensão levemente maior nos capacitores de 22 µF e 1 μF.

A ordem em que os capacitores aparecem na tabela é exatamente a mesma em que eu os retirei da placa, testei e substituí. Então pude observar dois marcos importantes: 1) A troca do CA1 fez o display voltar a funcionar perfeitamente e a adega parou de apitar, porém ela também não estava gelando; 2) a troca do C8 fez tudo voltar ao perfeito funcionamento.

Aliás, para o perfeito funcionamento é bom deixar um adendo: eu notei que quando a adega chega na temperatura programada, ela passa a ligar e desligar a ventoinha repetidamente (em poucos segundos), com os LEDs vermelho e verde da placa também acendendo e apagando. Dessa forma ela mantém a temperatura. Parece ser o termostato em ação, mas talvez ela pudesse deixar a temperatura oscilar um pouco mais e ligar e desligar com menor frequência para evitar estressar os componentes.

Na verdade eu não me recordo se ela sempre trabalhou assim ou se ficou assim com o tempo. Quando ela chegou as temperaturas ambiente estavam muito altas, então ela sequer conseguia chegar na temperatura programada (18º C), pois ia um tanto além da capacidade dela. Coincidência ou não, todas as vezes que ela parou de funcionar foi em dias mais frios em que ela conseguia manter a temperatura.

Voltando a troca de capacitores, os marcos que eu citei acabam coincidindo com os capacitores que apresentaram os maiores Vloss, então de fato foram eles que estragaram, ou pelo menos foram eles que estragaram mais. Coincidência ou não, ambos tem a mesma especificação: 47 μF e 25V. Ambos são da marca Alltech. Note que os capacitores de 47 μF e 25V estão entre os que eu não aumentei a tensão nominal, pois encontrei exatamente na tensão original.

Como os capacitores substitutos são todos das mesmas marcas e especificações dos que eu tirei, eu já estou quase certo que em um ou dois anos terei o mesmo problema novamente. Desse modo, eu me adiantei e já adquiri capacitores japoneses para colocar na adega. Fui na LSCS Electronics e adquiri os 17 capacitores da adega apenas de marcas conceituadas japonesas como Rubycon, NCC(Nippon Chemi-Con), e Nichicon. Também adquiri versões com o dobro de tensão para a maioria deles.

A ideia é que na próxima troca eu instale apenas capacitores japoneses com as especificações originais. Posteriormente, se o problema ocorrer de novo, coloco capacitores com tensões maiores, inclusive esses de 47 μF e 25V, que adquiri em 47 μF e 50V.

O custo ficou um tanto alto: US$ 25,18 com o frete na modalidade “Global Direct Standard Line”, bem mais do que eu gastaria com capacitores chineses por aqui, mas os capacitores japoneses são mais caros e só o frete custou US$ 11,19. A maioria dos capacitores eu comprei pacotes com 10, pois é o mínimo que vendem no caso dos mais baratos. Só os mais caros eu acabei adquirindo em menor quantidade.

Agora é aguardar os capacitores japoneses chegarem e observar quanto tempo a adega vai funcionar até o próximo defeito. Confira uma foto e um vídeo com várias fotos do serviço:

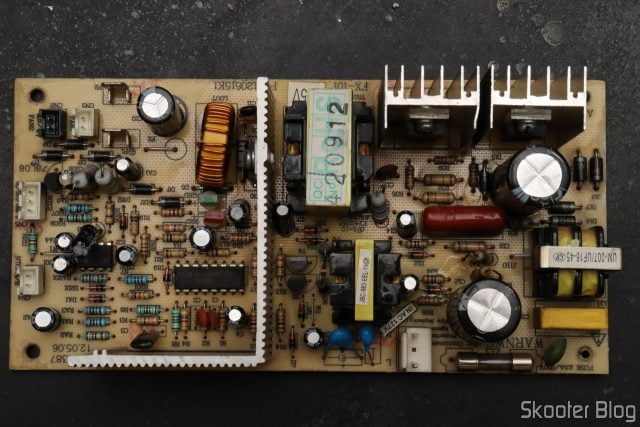

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06

Placa da Adega EasyCooler 8 garrafas Modelo 4092640045 Placa FX-101 PCB120515K1 SH14387 12.05.06
