set 15 2015

DPS Protetor Contra Raios p / Cabos Clamper

No início deste ano, uma descarga elétrica levou meu receiver Yamaha RX-V675 para o céu dos receivers, conforme já relatei no artigo sobre o Yamaha RX-A830, seu substituto. Desde então eu resolvi investir em soluções de proteção contra descargas elétricas, em particular nos equipamentos da Clamper, conforme também já relatei no artigo sobre o Yamaha RX-A830.

Com a fiação elétrica, antena terrestre e linha telefônica protegidas, ficou restando um único cabo ainda desprotegido: o cabo da Sky. Acabei me esquecendo dele quando estava planejando as proteções. Quando me lembrei já não estava mais na época de chuvas, então acabei adiando a solução. Agora com as chuvas voltando resolvi que era hora de adquirir o DPS Protetor Contra Raios p / Cabos Clamper, para completar o time da Clamper em minha residência, que ficou assim:

Os dois Clamper VCL 275V 45kA Slim – DPS foram para a caixa de disjuntores. Como minha instalação é bifásica, liguei um em cada fase, no esquema fase – terra. Assim, eventuais descargas deverão ser desviadas para o aterramento, em vez de sair queimando equipamentos pela casa. Essa proteção é válida para todos os equipamentos elétricos da casa.

Dois Clamper VCL 275V 45kA Slim - DPS na caixa de disjuntores, protegendo todos os equipamentos elétricos da casa

Dois Clamper VCL 275V 45kA Slim – DPS na caixa de disjuntores, protegendo todos os equipamentos elétricos da casa

Clamper Multi Proteção com Contador de Surtos Elétricos foi instalado no rack da sala, dando uma proteção adicional (além do Clamper VCL 275V 45kA Slim – DPS) para os equipamentos da sala, o que inclui grande parte dos equipamentos da casa, dos quais ele dá conta tranquilamente. Dentre eles estão:

  1. Smart TV LCD de 48″
  2. Yamaha RX-A830 7.2-Channel Network AVENTAGE Home Theater Receiver
  3. Subwoofer Onkyo
  4. Blu-Ray Player
  5. WD TV Live
  6. Decodificador Sky
  7. Zotac ZBOX ID83 Core i3-3120M 2.5GHz Intel HM76 DDR3 Wi-Fi A&V Gigabit Ethernet Mini PC Barebone System (ZBOX-ID83-U)
  8. Playstation 4
  9. Playstation 3
  10. Playstation One
  11. Sega Genesis
  12. Super Nintendo
  13. Atari 2600
  14. Framemeister XRGB Mini
  15. Official Sony PS4 Dualshock 4 Charging Station
  16. Official Dualshock 3 Charging Station (PS3) (SONY)
  17. Playstation Move Charging Station
  18. Estação de Recarga Quadrupla para Controles Playstation Move do Playstation 3
  19. Matriz HDMI 1080p LINK-MI LM-MX03 – 4 Entradas / 2 Saídas
  20. Splitter HDMI de 1 entrada para 4 saídas HUIYISHUN HDMI-400 HDMI v1.4 Full HD 1080p 3D
  21. Transmissor do Conjunto Transmissor + Receptor Extensor de HDMI LINK-MI LM-EX11
  22. Switch 8 Portas Gigabit Ethernet 10/100/1000Mbps CORSN CS-1008G
  23. Switch Ethernet ASUS GX1008X 8 Portas 10/100Mbps
  24. Amplificador de linha VHF / UHF Proeletronic 25dB
  25. Relógio com Alarme Estilo Madeira c/ LED Azul e Temperatura

São pelo menos 25 equipamentos elétricos (se não esqueci de nada) devidamente protegidos passando por um único Clamper Multi Proteção com Contador de Surtos Elétricos, lembrando que deve ser respeitado o limite de corrente de 10A.

Além disso, o Clamper Multi Proteção com Contador de Surtos Elétricos tem proteção para cabo, a qual eu usei para proteger meus equipamentos de descargas elétricas que possam vir pelas antenas de VHF e UHF. Foi justamente das antenas que provavelmente partiu a descarga que levou meu Yamaha RX-V675, pois a fonte do receiver ficou intacta e foi a placa de HDMI que acabou queimando. Portanto é muito importante cuidar também de descargas que possam vir por antenas, TVs a cabo, etc. pois a descarga nem sempre vem pela rede elétrica.

Minha instalação de antena terrestre é feita de maneira que após o misturador VHF/UHF, o cabo desce até a sala para passar pelo Amplificador de linha VHF / UHF Proeletronic 25dB, e só então é dividido para os outros pontos de antena da casa. Dessa forma, o Clamper Multi Proteção com Contador de Surtos Elétricos protege todas as TVs da casa simultaneamente. Não houve queda no sinal de TV com a introdução do Clamper Multi Proteção, portanto ele ficou antes do Amplificador de linha VHF / UHF Proeletronic 25dB, protegendo-o também.

Como curiosidade, desde a instalação, o contador de surtos do Clamper Multi Proteção com Contador de Surtos Elétricos nunca saiu do zero. É sinal de que não ocorreu mais nenhum surto ou que eles foram filtrados previamente pelos Clamper VCL 275V 45kA Slim – DPS e não chegaram até o Clamper Multi Proteção. De uma forma ou de outra, o importante é que os equipamentos sejam protegidos.

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo os equipamentos da sala

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo os equipamentos da sala

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo os equipamentos da sala

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo os equipamentos da sala

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo os equipamentos da sala

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo os equipamentos da sala

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo contra descargas que venham pela antena de VHF / UHF

Clamper Multi Proteção com Contador de Surtos Elétricos protegendo contra descargas que venham pela antena de VHF / UHF

Clamper Tel – DPS protege o modem da minha conexão ADSL (Vivo Internet Fixa), além do aparelho de telefone e da Multifuncional HP Officejet Pro 8600 Plus, que também está ligada à linha telefônica por conta do fax. Tudo bem que o fax nunca foi usado, mas de qualquer forma ele está pronto para qualquer eventualidade. 🙂 Não faz muito tempo que os bancos pararam de exigir fax para contestação de compras no cartão de crédito e passaram a aceitar também o e-mail, ainda que com fortes restrições quanto ao formato das imagens digitalizadas.

Eu tenho uma conexão de Internet por fibra óptica de 10 Mbps com um provedor local. Porém esse provedor não é lá muito confiável e em uma ocasião já fiquei por mais de 24 horas sem conexão por conta de um rompimento de fibra, defeito de equipamento, ou algo parecido. Assim, como não há nenhum provedor confiável na região, resolvi assinar também o Vivo Internet Fixa de 10 Mbps e ficar com os dois, reduzindo as chances de ficar sem conexão (só se os dois pararem ao mesmo tempo). Bobagem para alguns, mas bastante importante para mim pois meu trabalho depende bastante de acesso à rede e também trabalho em casa. E a lei de Murphy define que a internet sempre cai no último dia do prazo improrrogável.

Roteador ASUS RT-AC68U Dual Band Gigabit Router 802.11ac Wireless-AC1900 faz a função de balanceamento de carga, distribuindo as múltiplas conexões dos equipamentos locais entre os dois provedores, e deixando algumas conexões específicas (TVs, Playstation 4 e Playstation 3) apenas na conexão de fibra óptica, para aproveitar sua menor latência nos jogos, e para evitar que o Netflix diminua a resolução por conta do upload saturado demais para mandar os pacotes de confirmação TCP, o que é mais fácil de acontecer no ADSL, cujo upload é de apenas 500 Kbps, enquanto que a conexão de fibra óptica tem upload de 2 Mbps.

Logo que instalaram o Vivo Internet Fixa, o modem da Vivo não tinha nem chegado ainda, mas eu já estava usando a Internet através de um modem ADSL Thomson de quando eu assinava ADSL anos atrás. Funcionou poucos dias e queimou, provavelmente com uma descarga pela linha telefônica. Com o Clamper Tel – DPS eu espero que isso não aconteça mais. Cheguei a comprar um modem ADSL TP-Link TD-8816, mas acabei deixando de lado em favor do modem da Vivo, que sincroniza com uma taxa um pouco mais alta.

Clamper Tel - DPS protegendo o modem ADSL, telefone e multifuncional

Clamper Tel – DPS protegendo o modem ADSL, telefone e multifuncional

Clamper Tel - DPS protegendo o modem ADSL

Clamper Tel – DPS protegendo o modem ADSL

Transceiver de fibra óptica, esse não precisa de proteção

Transceiver de fibra óptica, esse não precisa de proteção

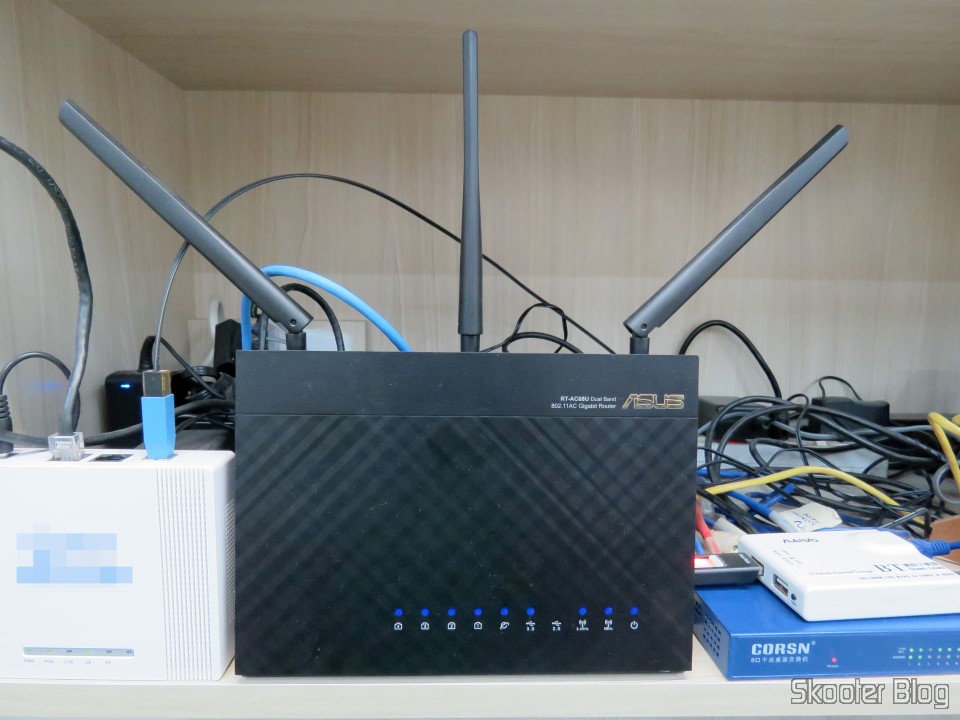

Roteador ASUS RT-AC68U, fazendo o balaceamento de carga entre a conexão de fibra óptica e a conexão ADSL

Roteador ASUS RT-AC68U, fazendo o balaceamento de carga entre a conexão de fibra óptica e a conexão ADSL

Por fim, o mais novo membro do time, Clamper Cabo – DPS, agora protege os equipamentos de eventuais descargas que possam vir pela antena da Sky. Também não notei qualquer queda no sinal da Sky com a introdução do Clamper Cabo – DPS.

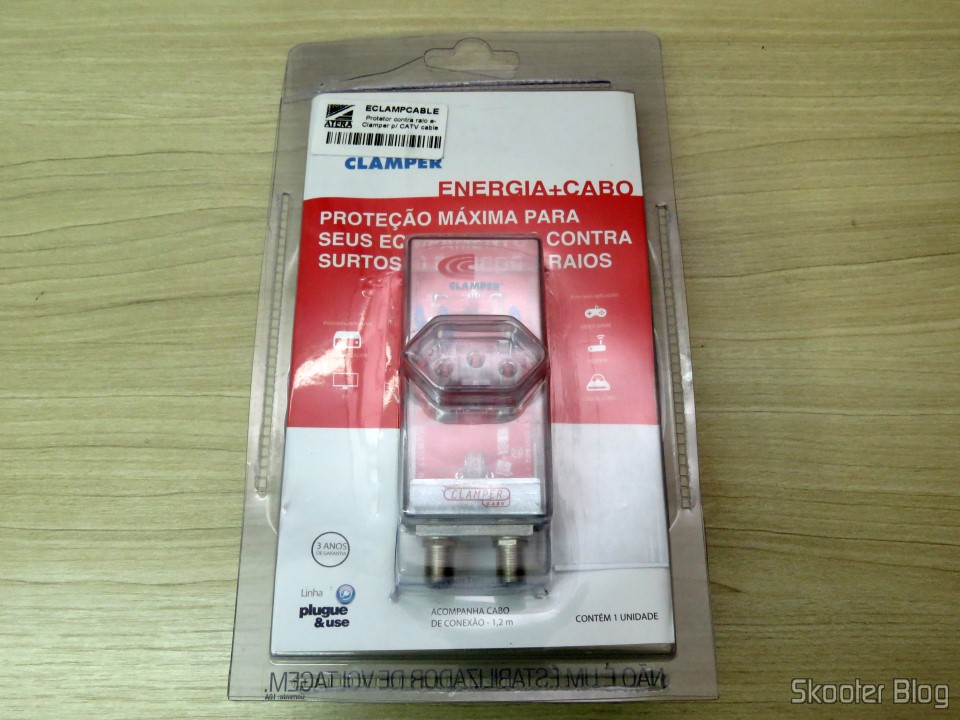

Clamper Cabo - DPS, em sua embalagem

Clamper Cabo – DPS, em sua embalagem

Clamper Cabo - DPS, em sua embalagem

Clamper Cabo – DPS, em sua embalagem

Clamper Cabo - DPS

Clamper Cabo – DPS

Clamper Cabo - DPS

Clamper Cabo – DPS

Clamper Cabo - DPS

Clamper Cabo – DPS

Clamper Cabo - DPS

Clamper Cabo – DPS

Clamper Cabo - DPS

Clamper Cabo – DPS

Decodificador da Sky, agora protegido pelo Clamper Cabo - DPS

Decodificador da Sky, agora protegido pelo Clamper Cabo – DPS

Clamper Cabo - DPS, protegendo os equipamentos de descargas que possam vir pela antena da Sky

Clamper Cabo – DPS, protegendo os equipamentos de descargas que possam vir pela antena da Sky

Clamper Cabo - DPS, protegendo os equipamentos de descargas que possam vir pela antena da Sky

Clamper Cabo – DPS, protegendo os equipamentos de descargas que possam vir pela antena da Sky

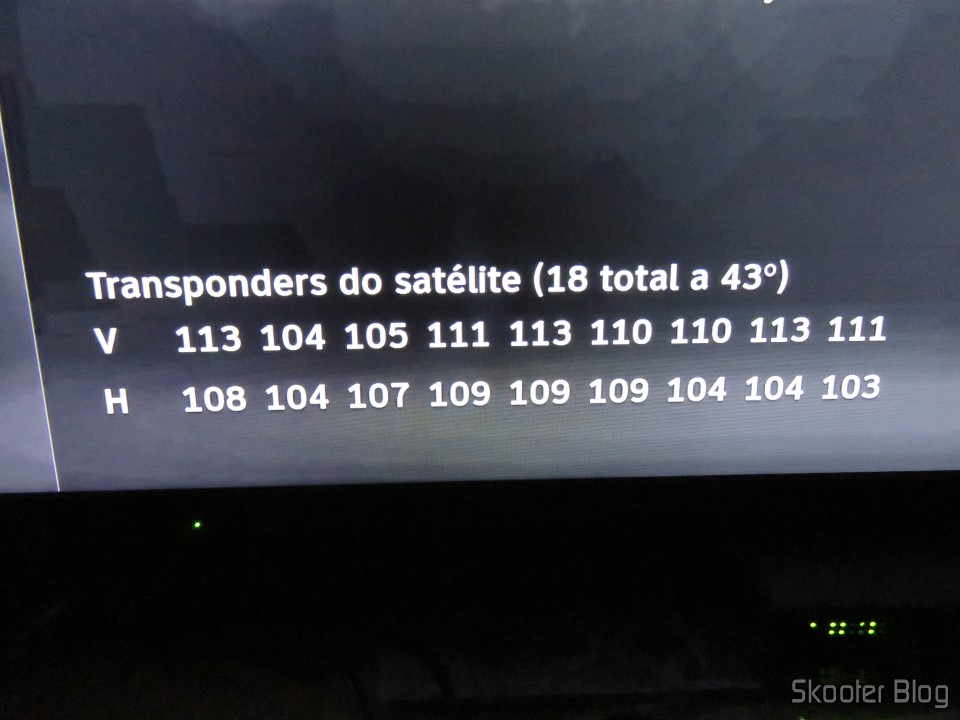

Sinal da Sky com o Clamper Cabo - DPS instalado, sem prejuízo

Sinal da Sky com o Clamper Cabo – DPS instalado, sem prejuízo

Agora sim, tudo muito bem protegido e espero não ter mais prejuízos com descargas elétricas.
